تفاصيل المنتج:
شروط الدفع والشحن:
|
خط السماء: | أداة اختبار الحواف الحادة للمنتجات الإلكترونية | بحجم: | 184 × 35 × 52 ملم |
---|---|---|---|
وزن: | 132 جرام | قوة: | AC220V 90W |
الملحقات الاختيارية: | اثنين من رؤوس الاختبار القياسية | رقم الصنف.: | SL-E01 |
تسليط الضوء: | حادة اختبار الحافة,غرفة اختبار اللهب |

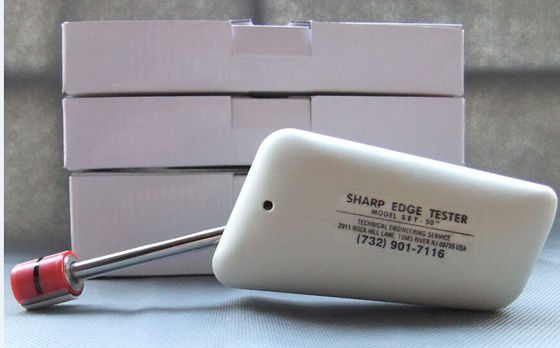

UL 1439 Sharp Edge Tester ، جهاز اختبار حدة الحواف برأسين لاختبار الصندوق
التطبيقات
تم تصنيع جهاز اختبار الحافة الحادة هذا وفقًا لمعيار UL1439 ويتم استخدامه لاختبار منتجات المعدات الكهربائية بما في ذلك الألعاب وأجهزة الكمبيوتر والمعدات الكهربائية المنزلية اليومية ومعرفة ما إذا كانت هذه المعدات ذات حواف حادة ستؤذي الأشخاص.إنها معدات اختبار السلامة.
مواصفات
المقاس: 184 × 35 × 52 مم
الوزن: 132 جرام
الملحقات الاختيارية
اثنين من رؤوس الاختبار القياسية
طريقة الاستخدام
1. ضع غطاء اختبار الضغط على جهاز الاختبار
2.ضع غطاء اختبار الضغط يغلق من الحافة المختبرة وحرك الغطاء على طول الحافة المختبرة لمدة 2 بوصة بقوة 0.68 كجم ، ثم العودة إلى نقطة البدايةستكون المسافة كلها 4 بوصات
3. بعد الحركة ، تحقق من غطاء اختبار الضغط.إذا تم خدش الطبقتين الخارجيتين (الجلد المحاكى) ، فإن الحافة تعتبر الحافة الحادة.
