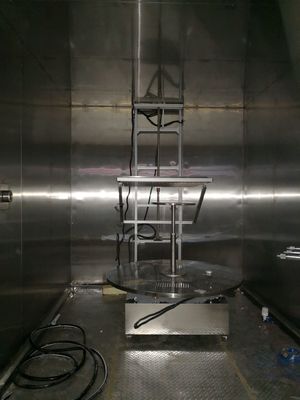

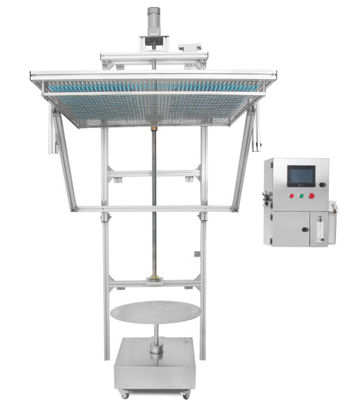

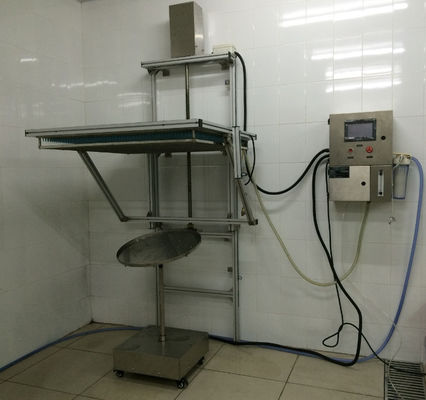

غرفة الاختبار البيئي من الفولاذ المقاوم للصدأ المثبتة على الحائط / اختبار التنقيط العمودي لاختبار IPX1 ، X2

تطبيق غرفة الاختبار البيئي

تتمثل الوظيفة الرئيسية لهذا الجهاز في اختبار الأداء المادي وغيره من المنتجات ذات الصلة في ظل ظروف محاكاة الطقس المتساقط لمنتجات مثل المنتجات الكهربائية والإلكترونية والمصابيح والخزانات الكهربائية والمكونات الكهربائية والسيارات والدراجات النارية ومكوناتها وأجزائها.بعد الاختبار ، من خلال الاختبار لتحديد ما إذا كان أداء المنتج يفي بالمتطلبات من أجل تسهيل تصميم المنتج والتحسين والاختبار وفحص المصنع.

المعايير

IEC60529: 1989 + A1: 1999 + A2: 2013 ، ISO20653 لمركبات الطرق

صفات

1. إنها قابلة للتطبيق على اختبار درجة مقاومة الماء لـ IPX1 و IPX2.

2. هيكل العمود ، التشغيل المستقر للمعدات.يمكن تعبئة الإطار الرئيسي ككل ، وهو مناسب للنقل ويوفر وقت التثبيت في الموقع.

3. هيكل المعدات مصنوع من سبائك الألومنيوم عالية الجودة ، وعينة القرص الدوار مصنوعة من صفيحة الفولاذ المقاوم للصدأ SUS304 # لضمان عدم الصدأ بعد الاستخدام الطويل.

4. لوحة قطرة المطر: تصميم فراغ ، مصنوع من الفولاذ المقاوم للصدأ المقاوم للصدأ ، متين.

5. رفع لوحة قطرة المطر: يتم استخدام رافعة كهربائية عالية الجودة للتحكم في لوحة قطرة المطر ، والتي يمكن رفعها برفق.

6. موضع ملامسة الفوهة هو تصميم مدبب من النحاس الأصفر ، والذي يمكن أن يحل محل الإبرة بسرعة.يتم تثبيت غطاء حماية شبكي من الفولاذ المقاوم للصدأ تحت الإبرة لمنع رأس مشغل الاختبار بشكل فعال من لمس إبرة الاختبار عن طريق الخطأ.

7. تدفق التنقيط: مقياس التدفق مجهز بصمام منظم ، والذي يمكن تعديله يدويًا وبدقة.

8. يمكن رفع وخفض لوحة تنقيط المطر تلقائيًا ، وستتوقف الفوهة تلقائيًا عندما تكون على بعد 200 مم من أعلى نقطة في الكائن الذي تم اختباره (تم الكشف عنها بواسطة المفتاح الكهروضوئي).

9. لها وظيفة التجفيف بالهواء المضغوط.بعد اكتمال الاختبار ، يمكن إزالة الماء الزائد في صندوق التنقيط لتجنب انسداد الثقب بسبب البركة والقشور لفترة طويلة.

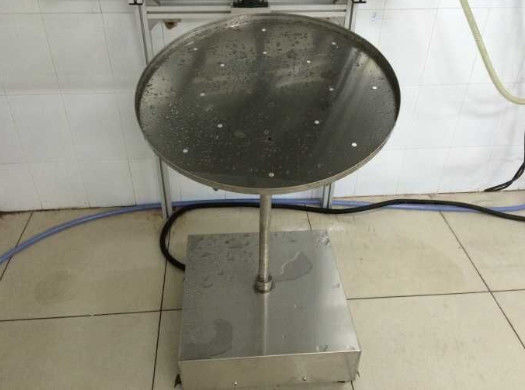

10. مرحلة العينة تستخدم محرك متدرج ، ويمكن ضبط سرعة الدوران والزاوية القياسية بدقة على شاشة اللمس.يتطلب معيار IPX1 سرعة 1r / min ؛يمكنه إكمال متطلبات اختبار زاوية IPX2 تلقائيًا: أربعة مواضع مطر بالتنقيط لمدة 2.5 دقيقة على التوالي.

11. إن القرص الدوار مجهز بمقبس طاقة نموذجي (AC220 ، 10A).يمكن التحكم في وقت التشغيل وإيقاف الطاقة لطاقة العينة من خلال البرنامج: إيقاف التشغيل (0-999 دقيقة) - التشغيل (0-999 دقيقة) - إيقاف التشغيل (0-999 دقيقة) ، والتي تنطبق على التشغيل و إيقاف تشغيل العينة أثناء الاختبار.

12. مكونات التحكم الأساسية هي شاشة 7 بوصة تعمل باللمس + Panasonic PLC.المكونات الكهربائية مستوردة من العلامات التجارية مثل LS و Omron ؛يجب أن تفي عملية الأسلاك بمتطلبات المعايير الوطنية ، ويجب أن يكون تصميم اللوحة الكهربائية معقولًا ، ويجب أن تكون الأسلاك ثابتة ، ويجب أن تكون العلامات واضحة.

13. قاعدة المعدات مُجهزة بـ 4 عجلات فرامل شريطية متحركة لسهولة الحركة والتثبيت.

المعلمات الوظيفية

التكوين الرئيسي

رف الألومنيوم
السكك الحديدية SU304 # الفولاذ المقاوم للصدأ
رافعة كهربائية AC220V
لوح تنقيط فراغ مصنوع من الفولاذ المقاوم للصدأ SU304 #
القرص الدوار SU304 # مصنوع من الفولاذ المقاوم للصدأ
مادة نحاسية حامل إبرة بالتنقيط
إبرة بالتنقيط Φ0.4mmSU304 # الفولاذ المقاوم للصدأ
تحكم PLC
شاشة ملونة تعمل باللمس مقاس 7 بوصات
محرك متدرج القرص الدوار
مفتاح التسرب 20A ، 2P
جهد كهربائي منخفض /
تتابع DC24V
تحويل التيار الكهربائي 24 فولت ، 50 واط
مقياس تدفق اللوحة الزجاجية LZT-15
فلتر لتنقية المياه بمرحلة واحدة مقاس 10 بوصات
تجهيزات الأنابيب PVC + SU304 # الفولاذ المقاوم للصدأ
إبرة فوهة إبرة SU304 # الفولاذ المقاوم للصدأ
