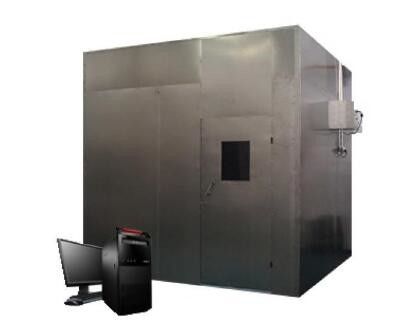

BS 6853 معدات اختبار الأسلاك الأفقية ، جهاز اختبار كثافة الدخان

تطبيق

اختبار كثافة دخان احتراق الكابلات ، لتحديد كثافة دخان الكابلات المحترقة في ظل ظروف محددة.يتم استخدام جهاز اختبار كثافة الدخان هذا للحرق الأفقي للكابل أو كبل الألياف الضوئية ، والدخان المنبعث من احتراق اللهب أو عدم وجود حالة احتراق لهب ، ويمكن استخدام معدل نقل الضوء للدخان لمقارنة كابل مختلف أو الحكم وفقًا مع المتطلبات المحددة للوسائل

المعايير

إيك 61034-1 ، إيك 61034-2 ، بس 6853

تحديد

1. غرفة الاحتراق

1.1 باستخدام الفولاذ المقاوم للصدأ SUS304 بسمك 1.5 مم المثبت في القوس الجانبي ، والذي يشكل غرفة احتراق المكعب بالكامل.

1.2 الأبعاد الداخلية: L3000 * W3000 * H3000 (مم)

1.3 الهيكل: الجزء الأمامي مع نافذة مراقبة زجاجية ، على جانبي الجدار بالنسبة لكل مجموعة نافذة مانعة للتسرب شفافة ، الحجم: 100 مم × 100 مم ، بحيث يكون مستوى جهاز قياس الضوء من خلال الشعاع ، مركز النافذة المغلقة من ارتفاع الأرض 2150 مم.فتح الجزء السفلي من عدد من فتحات التهوية ، فتحات التهوية 100x500mm (50 سم مربع)

1.4 الجزء السفلي يحتوي على ست عجلات وستة عجلات

1.5 السقف مجهز بمروحة عادم.

2. نظام القياس البصري

2.1 مصدر الضوء: مصباح هالوجين كوارتز مستورد ، الطاقة الاسمية: 100 وات الجهد الاسمي: 12 فولت العائد البصري الاسمي: 2000 ~ 3000 لومن

2.2 المستقبل: الاستجابة الطيفية تطابق مقياس الضوء التابع للجنة الدولية للإضاءة (CIE).

2.3 التثبيت: مثبت بطول 150 أنبوبًا في أحد طرفيه ، والطرف الآخر من النافذة المقاومة للغبار ، وجدار الأنبوب أسود لامع ، ومضاد للانعكاس.

2.4 نفاذية الضوء 0٪ لا يمر الضوء من خلالها ، 100٪ انتقال للضوء دون حجبه بالكامل.

3. مصدر النار القياسي

3.1 1.0 لتر مصدر كحول للكحول: 90٪ إيثانول ، ميثانول 4٪ ، ماء 6٪

3.2 صفيحة كحول (قارب مشتعل): سمك الفولاذ المقاوم للصدأ 1.0 مم ، أسفل: 210 × 110 مم ، السطح العلوي: 240 × 140 مم ، ارتفاع 80 مم ،

3.3 موقع التثبيت: لوحة كحول مثبتة من الأرض بارتفاع 100 مم ، بحيث يتم تدوير الهواء.

4. مزج الدخان

استخدام مراوح سطح المكتب للتدخين في غرفة الاحتراق موزعة بالتساوي.مسافة عمود المروحة من ارتفاع الأرض 250 مم ، مع جدار 500 مم ، 7 أمتار مكعبة في الدقيقة من حجم الهواء.أثناء الاختبار ، تم نفخ الهواء أفقيًا بواسطة المروحة.

5. اختبار فارغ

الغرض من ذلك هو ضبط غرفة الاحتراق لتحقيق درجة الحرارة المطلوبة ، وحرق مصباح الكحول لدرجة حرارة غرفة الاحتراق: 25 ± 5 ℃.

6. جهاز قياس درجة الحرارة

في الباب من سطح الأرض إرتفاع 1.5 متر ، 0.5 متر بعيداً عن الحائط مع حساس لدرجة الحرارة.مراقبة درجة حرارة المختبر.

7. ملحقات عشوائية

7.1 يحتوي على مجموعة من برامج قياس النفاذية ، ويمكن إخراج المنحنيات والتقارير.

7.2 بما في ذلك جهاز كمبيوتر وطابعة: تكوين كمبيوتر ماركة Lenovo كما يلي: وحدة المعالجة المركزية: اللوحة الأم E4300: ذاكرة ASUS P5KPL: Kingston 2G

7.3 محرك الأقراص الثابتة 160G الشاشة: محرك أقراص ضوئي LCD مقاس 15 بوصة: Samsung DVD

7.4 مع نظام عادم من الفولاذ المقاوم للصدأ.(باستخدام دخان قوي وبوابة تحكم كهربائية كما هو موضح)

7.5 ضع الأداة بالحجم الموصى به للمختبر: 4.5 متر × عمق 4 متر × عمق 4 متر × طول 6 متر

7.6 متطلبات درجة حرارة غرفة المختبر: 25 +5 درجة مئوية

8. شروط الاستخدام البيئية

8.1 أرضي ملساء ، جيد التهوية ، غير قابل للاشتعال ، متفجر ، غازات وغبار أكالة.

8.2 لا يوجد مصدر إشعاع كهرومغناطيسي قوي في مكان قريب.

8.3 اترك مساحة صيانة مناسبة حول الجهاز.

8.4 درجة الحرارة: 5 درجة مئوية إلى 30 درجة مئوية.

8.5 ضغط الهواء: 86 ~ 106kpa.

8.6 تيار متردد 220 فولت / 50 هرتز.

8.7 مدى تذبذب الجهد: 220V ± 10٪.

8.8 مدى تذبذب التردد المسموح به: 50Hz ± 1٪.

8.9 يلزم أن يقوم المستخدم بتكوين مفتاح الهواء والطاقة بالسعة المقابلة في موقع التثبيت ، ويجب استخدام هذا المفتاح بشكل مستقل بواسطة الجهاز.

8.10 عندما لا يعمل الجهاز ، يجب الحفاظ على درجة حرارة البيئة في حدود 0 ~ 45 ℃.

ما هو اختبار الحريق ولماذا هو مهم؟
ما هو اختبار الحريق؟يهدف اختبار الحريق إلى فهم تأثير اللهب المباشر على مادة أو منتج.قد تقوم الشركات بتحليل التأثير على الأسلاك أو الكابلات أو مواد البناء أو المفروشات.
