مكان المنشأ: | الصين |
اسم العلامة التجارية: | SKYLINE |
إصدار الشهادات: | Calibration certificate |
رقم الموديل: | SL-M009 |
الحد الأدنى لكمية: | 1 وحدة |
---|---|
الأسعار: | negoitable |
تفاصيل التغليف: | حالة الخشب الرقائقي |
وقت التسليم: | 35 عمل يوم |
شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، Moneygram |
القدرة على العرض: | 1 وحدة |
إسقاط الزاوية: | 0°، 45°، 90° | أقصى وزن اختبارها: | 1KG |
---|---|---|---|
انخفاض حجم السطح: | 350 * 350 * 50MM | متطلب آليّ: | AC220V±10% 50HZ |
أبعاد: | 800 * 900 * 2200mm | وزن: | 230kg |
تسليط الضوء: | ,,brake testing equipment |

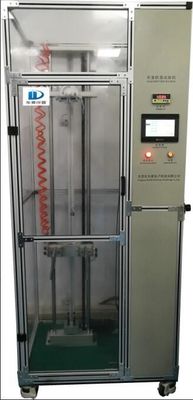

1. تطبيق المنتج
يتم استخدام الجهاز لتقييم تأثير المنتج على أداء المنتج عندما يتم إسقاطه بشكل غير متوقع أثناء الاستخدام الفعلي للمنتج. وهي مناسبة للمنتجات الإلكترونية الصغيرة الحجم مثل الهواتف المحمولة وأجهزة PADs والكتب الإلكترونية والقواميس الإلكترونية التي يتم اختبارها لإسقاطها في اتجاه محدد أو في موضع محدد.
2. بنية النظام والمبدأ
وصف المبدأ: يستخدم النظام شاشة اللمس للتواصل مع PLC ، ويتحكم في محرك سيرفو لتشغيل مشبك الالتصاق على آلية القطع للرفع ، ويتعاون مع عمل جهاز unhooking وكأس الشفط لتحقيق اختبار السقوط . 3 أكواب شفط اتجاه مختلفة لتلبية اختبار انخفاض المستخدم من حواف المنتج والزوايا والوجوه.
3. ميزات المنتج
3.1 التوجيه المزدوج خطي التوجيه ، محرك سيرفو + حزام توقيت الحزام رفع ، يمكن ضبط ارتفاع الاختبار بشكل تعسفي ، برنامج الترميز الخارجي مباشرة بالكشف عن موقف ارتفاع الفعلية ، وتحديد المواقع هو أكثر دقة
3.2 ثلاث زوايا مختلفة من كؤوس الشفط لتحقيق اختبار متعدد الزوايا للعينات ، وظيفة الامتصاص الاستقرائي التلقائي ، كوبين شفط في كل زاوية ، وتجنب انعكاس الزاوية عند السقوط عمودياً
3.3 شاشة اللمس + استجابة عالية التحكم PLC ، وجميع أجزاء التحكم الكهربائية تستخدم مجموعات كاملة من المنتجات المستوردة ، وسرعة الاستجابة أسرع ، والعملية أكثر استقرارا ، ويمكن قياس البيانات مثل التسارع ، وسرعة الهبوط القصوى ووقت الاختبار.
3.4 يوفر الإطار المحيطي المغلق بالكامل والباب المغطى بقفل كهرومغناطيسي حماية أكثر موثوقية لسلامة المشغل
3.5 حدد مولد التفريغ عالي التدفق لزيادة الشفط واختبار العينات الأكبر
3.6 وظيفة تعويض الفراغ السريع للحد من التصاق عينات الاختبار وأكواب الشفط ، ويكون الانخفاض أكثر دقة
3.7 يتم وضع لوحة الإسقاط مباشرة على الأرض لتجنب عوامل أخرى ، مما يجعل الاختبار أقرب إلى الواقع.
4. الوظيفة الرئيسية
4.1 اختبار انخفاض الاتجاه
4.2 اختبار السقوط الحر
4.3 الوظائف التلقائية واليدوية
4.4 وظيفة تعويض ارتفاع الإشارة
4.5 يمكن ضبط ارتفاع الإسقاط وسرعة النهاية وعدد الاختبارات
4.6 تعويض الفراغ السريع
4.7 وظيفة قياس البيانات ، وحساب التسارع ، وسرعة الهبوط ، ووقت الاختبار ، وما إلى ذلك ؛
4.8 وظيفة حماية الباب المغلقة المغلقة بالكامل (باب السلامة مفتوح ، لا يبدأ تشغيل المعدات ، ويحمي سلامة المشغل)
5. المعايير الفنية
5.1 ارتفاع الإسقاط: يمكن ضبطه في نطاق 400-1800mm ، دقة الإزاحة هي ± 1mm ، والتسارع الكامل أثناء الانخفاض: الخطأ ضمن 0.2g. تم التحكم في العينة للتساقط من ارتفاع 1 متر خلال الجهاز والسرعة اللحظية عند الاتصال بالأرض كانت> 4.2 م / ث. انخفاض انحراف السطح: لا يتجاوز اتجاه المنتج والانحراف الأولي أكثر من 5 درجات عند الهبوط. إذا كان أكبر من 5 ° ، فهو اختبار هبوط فاشل ؛ معدل النجاح للهبوط الخاضع للرقابة هو> 99٪.
5.2 زاوية الإسقاط: 0 ° ، 45 ° ، 90 ° ، 2 وجهان كبيران ، 4 جوانب ، 8 حواف و 4 زوايا للعينة المستطيلة التي يمكن إسقاطها
5.3 المعايير ذات الصلة: يتوافق المنتج مع المعيار IEC68-2-32
5.4 مواصفات وكأس الشفط: su16mm كوب الشفط ، 6
5.5 بيانات الاختبار: انخفاض الطول ، والتسارع ، وسرعة النهاية ، ووقت الاختبار ، وعدد الاختبارات ، إلخ.
5.6 عينة اختبار الوزن: الحد الأقصى المسموح به 1000g
5.7 حجم سطح إسقاط: 350 * 350 * 50mm
5.8 إسقاط المواد السطحية: (يمكن تخصيصها)
الجرانيت الجرانيت الأبيض ، السطح مصقول ، لا خدوش واضحة ، الثقوب والخدوش. سمك هو 49 ~ 51mm ؛ التسطيح <1mm. بعد تثبيتها بشكل ثابت على آلة السحب ، فإن كرة الصلب ذات الكتلة 32g تسقط بحرية من ارتفاع 50 سم ، وارتفاع الارتداد هو 30-40 سم. يتم إسقاط الارتفاع بحرية من ارتفاع 100 سم ، ويتراوح ارتفاع الارتداد من 70 إلى 80 سم.
طريقة التفتيش: استخدام مكنسة كهربائية وقطعة قماش لإزالة السطح ، ثم لمس السطح مع النخيل ليشعر بصريا ما إذا كان هناك نتوء. إذا استطعت أن تشعر بالأشواك بشكل حدسي ، فإن السطح غير مؤهل.
لوح خشبي: لوح سميك عالي الكثافة 3 سم. الكرة الصلب 130g الجودة تسقط من ارتفاع 50 سم ، وارتفاع ترتد هو 10-15cm ؛ ينخفض الارتفاع من 70 سم ، وارتفاع الارتداد هو 15 سم -20 سم.
5.9 خشونة السطح المنخفضة: تبلغ قيم خشونة الألواح الرخامية والأسمنت 0.59 ميكرومتر و 1.29 ميكرومتر ، على التوالي (البيانات المرجعية)
وضع محرك الأقراص | محرك سيرفو + حزام مسنن متزامن |
وضع التحكم | شاشة تعمل باللمس + PLC ، واجهة التشغيل الصينية والإنجليزية |
متطلبات مصدر الهواء | ≥0.5MPa الهواء المضغوط النظيف |
متطلبات الطاقة | AC220V ± 10٪ 50Hz |
قوة المعدات | 400W |
الأبعاد | 800 * 900 * 2200mm |
وزن المعدات | 230Kg |
6. بيئة العمل ومتطلبات بيئة التخزين
6.1 درجة حرارة العمل والرطوبة: درجة الحرارة 18 درجة مئوية ~ 30 درجة مئوية ، والرطوبة 40 ٪ ~ 60 ٪ (دون تكاثف)
6.2 درجة حرارة التخزين والرطوبة: درجة الحرارة -10 درجة مئوية ~ 60 درجة مئوية ، والرطوبة 40 ٪ ~ 60 ٪ (دون تكاثف)
