BS6387 كابل معدات اختبار الحريق المطلوبة للحفاظ على سلامة الدوائر تحت ظروف الحريق

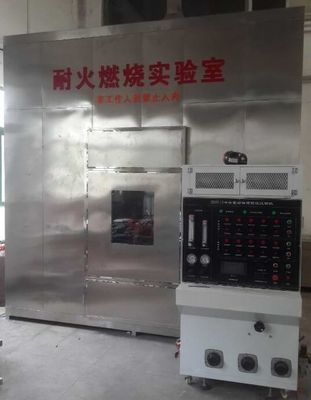

جهاز اختبار BS6387 للكابل المطلوب للحفاظ على سلامة الدائرة في ظل ظروف الحريق

ملخص

يتطلب هذا جهاز اختبار لمقاومة الكابلات للحريق
للحفاظ على سلامة الدائرة في ظل ظروف الحريق.ينطبق على كبلات
الجهد المقنن لا يزيد عن 600/1000 فولت وقطرها الإجمالي أقل من أو
يساوي 20 ملم.

يتوافق مع المعيار BS6387

ينطبق الاختبار الوارد في هذه المواصفة القياسية البريطانية على الكابلات التي تحتوي على اثنين أو أكثر
الموصلات المعزولة ، سواء كانت الكابلات تشتمل على فلزات أخرى أم لا
عناصر مثل الدرع أو الشاشة أو موصل حماية الدائرة.الاختبار هو أيضا
ينطبق على الكابلات التي تحتوي على موصل واحد معزول بشرط أن يكون الكابل
يشتمل على عنصر معدني آخر على الأقل.الاختبار لا ينطبق على
الكابلات التي تحتوي على موصل واحد معزول ولكن لا يوجد عنصر معدني آخر

تكوين المعدات

1. اختبار مقاومة الحريق وحده

تشتمل منصة اختبار مقاومة الحريق على الجزء التالي: نظام دعم الكابلات ، وجهاز الكشف المستمر ، ومصدر الحرارة.

نظام دعم الكابلات: يقوم الكبل بتثبيت مقابس الكابلات بشكل جانبي من خلال المشابك.يتم تثبيت الجزء الأوسط من الكبل بحلقتين معدنيتين (مسافة المسافة 300 مم) ، ويتم تثبيت الحلقة المعدنية على الأجزاء المعدنية الأخرى بالجهاز.يظهر جهاز دعم الكابلات في الشكل 1. بالنسبة للكابلات التي لا يزيد قطر درعها عن 10 مم ، أو الكابلات الأخرى التي لها إزاحة كبيرة أثناء الاختبار ، توجد 3 حلقات معدنية ، كل منها مثبت في الحلقة المعدنية الأصلية التي يبلغ قطرها حوالي 150 مم.

2. جهاز الكشف المستمر: دع التيار يمر عبر جميع نوى الكبل ، أو محول ثلاثي الطور متصل بالنجوم أو ثلاثة محولات أحادية الطور (أو محول أحادي الطور إذا كان الاختبار عبارة عن كبل أحادي النواة) ، وهناك ما يكفي من القدرة على الحفاظ على الحد الأقصى المسموح به من تسرب التيار 3A عند جهد الاختبار.قم بتوصيل مصباح بكل سلك أساسي في الطرف الآخر من الكبل وقم بتطبيق تيار يبلغ حوالي 0.25A عند الجهد المقنن للكابل.

3-مصدر الحرارة:
1. الحرارة عبارة عن موقد غاز أنبوبي بطول 610 مم يمكنه إمداد غاز الميثان باللهب بقوة.
2. قياس درجة الحرارة: يتم وضع مقياس حرارة بقطر 2 مم بالقرب من مدخل الهواء ، بالتوازي مع الموقد فوق 75 مم
3. اختبار درجة حرارة اللهب والوقت: (انظر درجة الاحتراق BS6387)
أ 650. س ± 40 درجة مئوية - 3 ساعات
ب 750. س ± 40 درجة مئوية - 3 ساعات
ج 950. درجة مئوية ± 40 درجة مئوية - 3 ساعات
S 950. درجة مئوية ± 40 درجة مئوية -20 دقيقة

4. عينة الكابل: العينة عبارة عن جزء من المنتج النهائي ، لا يقل عن 1200 مم ، ويتم إزالة 100 مم من الغلاف وطبقة الغطاء من كلا الطرفين.يجب أن تكون الأسلاك الموجودة في نهايات الكبل متوافقة مع التوصيلات الكهربائية.
5. اختبار الجهد: 200 ~ 1000V قابل للتعديل

ما هي أنواع مختلفة مناختبار الحريق؟
اختبار الحريق - مثل التفاعل والمقاومة لاختبار المواد والهياكل ضد الحريق ، واختبار أداء مكونات وأنظمة إخماد الحرائق (مثل طفايات الحريق والرشاشات) ، وأنظمة وكابلات الكشف والإنذار ، وأنظمة تهوية الدخان والحرارة.
