اختبار أداء الحماية الحرارية TPP

معدات اختبار الحريق ASTM D4108 TPP اختبار أداء الحماية الحرارية

مقدمة المنتج

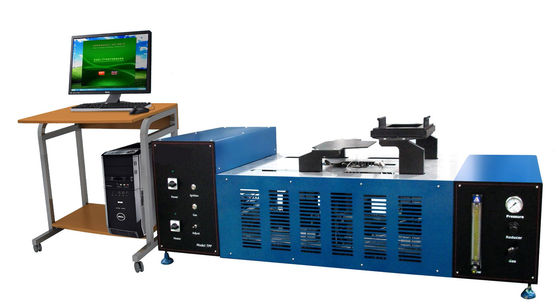

يستخدم جهاز اختبار الأداء الوقائي الحراري TPP بشكل أساسي لاختبار أداء العزل الحراري لنسيج الملابس الواقية المثبطة للهب المعرضة للإشعاع ومصادر الحرارة بالحمل الحراري.يتم استخدامه لاختبار أداء الحماية الحرارية للملابس الواقية ، وأحذية السلامة ، والقفازات ، والسطح الخارجي للخوذة ، وما إلى ذلك معايير الاختبار NFPA 1971 ، ASTM D4018 ، GB 8965.1-2009 ، ISO 17492 ، إلخ.

خصائص الأداء

1. يجب أن تشتمل أداة الاختبار على مجموعة قاعدة العينة ، ودعم مجموعة قاعدة العينة ، ومصدر الحرارة ، والدرع ، ومجموعة المستشعر ، والمسجل والحشية.كما يجب أن يحتوي على مصدر الغاز ومقياس تدفق الغاز والموقد والمستشعر.

2. الصفيحة الواقية من اكسيد الالمونيوم المنقولة ، بمقاومة درجة الحرارة 1800 درجة ، يمكنها حماية اللهب وتقليل خطأ الاختبار.

3. تم تركيب شعلين ميكر بزاوية 45 درجة لتوفير مصدر حرارة الحمل الحراري القياسي مع 9 أنابيب كوارتز.

4. قطر مبخرة ميكر 38 مم وقطر الفتحة الداخلية 5/16 بوصة.يمكن أن توفر 800-1200 ولكن ناتج الحرارة.فم الموقد عبارة عن هيكل شبكي معدني.يمكن تعديل صمام الهواء السفلي للموقد ويمكن تعديل نسبة خلط الهواء والغاز القابل للاحتراق.

خمسة أو تسعة صفائف أنبوب الأشعة تحت الحمراء T150 الكوارتز يمكن أن توفر تدفق إشعاع حراري من 13-40 كيلو واط / ㎡ ± 4 كيلو واط / ㎡

6. تحت الإشعاع الحراري لأنبوب الأشعة تحت الحمراء الكوارتز ، يمكن ضبط التدفق الحراري الكلي على 83 كيلو واط / ㎡ ± 2 كيلو واط / عن طريق تعديل الغاز المزود لموقد ميكر.

7. مقياس التدفق الحراري المُعاير مبرد بالماء ، ونطاق عمله هو 0-100KW / m2 ، ومدى استخدامه الأقصى هو 150٪.

8. وقت استجابة مقياس تدفق الحرارة أقل من 200 مللي ثانية ، ومعدل الإشعاع أكثر من 0.95 ، وإشارة الخرج أكثر من 5 مللي فولت في نطاق العمل.

9. مسعر لوح النحاس يمكن استخدامه للكشف عن حرارة الحمل الحراري وحرارة الإشعاع ، وكذلك درجة الحرارة على الجزء الخلفي من العينة.

10. يمكن لمقياس التدفق الدوار ضبط معدل تدفق غاز الاحتراق ، وتكون الدقة (± 2٪) ونطاق القياس أكثر من 3 لتر / دقيقة.

11. مقياس ضغط المؤشر ، يمكن تعديل ضغط السحب بواسطة صمام تخفيف الضغط ، نطاق صمام تخفيف الضغط هو 0-15 رطل / بوصة مربعة ؛

12. يمكن لربع قابس دوار أن يقطع الغاز القابل للاشتعال يدويًا.

13. دقة نظام الحصول على درجة الحرارة 0.1C والدقة ± 0.75 ℃

14. سرعة الحصول على البيانات لنظام الحصول على البيانات الأوتوماتيكي هي أقل من 0.05 ثانية ، ويتم توفير تعويض الطرف البارد للبيانات المقاسة للمزدوج الحراري.

15. مجهزة بأجهزة كمبيوتر وطابعات ، مع برامج اختبار قياسية ، لتوفير منحنيات اختبار قياسية.

المعايير

ASTM D4108، ASTM F2703، ISO 17492: 2003، GB 8965.1: 2009، NFPA 1971، NFPA 1977، NFPA 2112

الحجم: 1500 مم (العرض) × 540 مم (الارتفاع) × 460 مم (العمق)

الوزن: 86 كجم

متطلبات التركيب: المتطلبات الكهربائية: 220 فولت ، 50 هرتز ، 15 أمبير ؛

متطلبات مصدر الغاز: غاز البروبان وضاغط الهواء

بيئة الاختبار: 25 + 5 ℃

كيفالحماية من الحرائقالمنتجات التي تم اختبارها؟
يتم إجراء العديد من اختبارات الحريق من قبل المعامل الرسمية لغرض اعتماد المنتج.ومع ذلك ، فإن بعض الشركات المصنعة لمنتجات الحماية من الحرائق تحتفظ أيضًا بمرافقها الخاصة وتجري اختبارات لأغراض البحث والتطوير قبل الذهاب إلى حساب وعرض الاختبار في منشأة تابعة لجهة خارجية.
