منزل المنتجاتمعدات اختبار الحريق

جهاز اختبار الأسلاك والكابلات

جهاز اختبار الأسلاك والكابلات

  • جهاز اختبار الأسلاك والكابلات
  • جهاز اختبار الأسلاك والكابلات
جهاز اختبار الأسلاك والكابلات
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE
رقم الموديل: SL817
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 وحدة
الأسعار: negotiated
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 25 يوم عمل
شروط الدفع: T/T, L/C, ويسترن يونيون, MoneyGram
القدرة على العرض: 1 وحدة / شهر
اتصل
مفصلة وصف المنتج
خط السماء: جهاز اختبار إطلاق الحرارة للأسلاك والكابلات المعايير: DIN EN 50399 : 2017 ، EN 50399
الكهرباء: 110 فولت تيار متردد 60 هرتز / 230 فولت تيار متردد 50 هرتز ، 5 أمبير درجة الحرارة المحيطة: تعمل من 10 درجة مئوية إلى 35 درجة مئوية
تسليط الضوء:

أجهزة اختبار القابلية للاشتعال

,

مختبرات اختبار القابلية للاشتعال

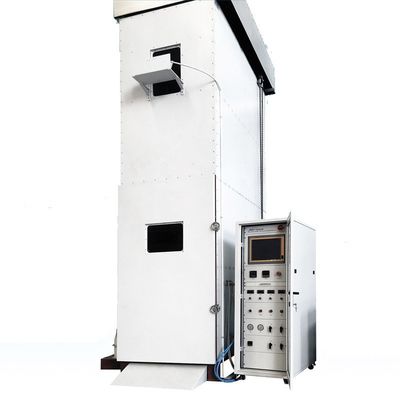

DIN EN 50399: 2017 جهاز اختبار إطلاق الحرارة للسلك والكابل مع مسبار السرعة ثنائي الاتجاه من الفولاذ المقاوم للصدأ

مقدمة المنتج

تحدد EN 50399 جهاز وطرق الاختبار لتقييم انتشار اللهب العمودي ، وإطلاق الحرارة وإنتاج الدخان للأسلاك أو الكابلات المتجمعة رأسياً ، الكهربائية أو البصرية ، في ظل ظروف محددة.توضح EN 50399 تفاصيل الجهاز وترتيب ومعايرة الأجهزة التي سيتم تثبيتها من أجل قياس إطلاق الحرارة وإنتاج الدخان أثناء اختبار الحريق.يتم تقديم إجراءات الاختبار التي سيتم استخدامها لاختبار الموافقة على النوع لتصنيف الكابلات في Euroclasses B1ca و B2ca و Cca و Dca.

المعايير الفنية

1- تبلغ أبعاد غرفة الاختبار 1،000 ± 100 (W) x 2،000 ± 100 (D) x 4،000 ± 100 (H) mm.يكون السطح السفلي لغرفة الاختبار أعلى من سطح الأرض بينما يتم استكمال الجانب الخلفي بمادة عازلة لعزلها عن الحرارة.
2 في القسم السفلي من حجرة الاختبار ، يوجد ثقب بحجم 800 ± 20 (عرض) × 400 ± 10 (د) عند موضع 150 ± 10 مم من الجانب الأمامي للغرفة لتزويد الهواء.
3. يوجد ثقب عادم بحجم 300 ± 30 (W) x1000 ± 100 (D) في الزاوية الخلفية للقسم العلوي من غرفة الاختبار للسماح بانبعاث الدخان أثناء الاختبار.
4 يتم تثبيت مصيدة اللهب في الجانب الأمامي من الشعلة من جهاز اختبار انتشار اللهب العمودي لمنع النيران العكسية بواسطة البروبان لضمان أقصى درجات الأمان.
5. على عكس المعدات التقليدية IEC60332-3 ، فإن جهاز اختبار انتشار اللهب العمودي يسجل جميع ظروف التحكم والاختبار مع الكمبيوتر لإضافة سهولة في الاستخدام.
6. إذا أوقف اختبار الاحتراق المفرط بسبب تركيب جهاز رش الماء للإطفاء.
7- يمكن أن يكون البرنامج حسب المتطلبات المعيارية و 70.000 وحدة حرارية بريطانية / ساعة برنامجًا.
8.أبعاد سلم فولاذي مقاوم للصدأ: 500 (عرض) × 3 ، 500 (ارتفاع) ملم.
9. أبعاد سلم الفولاذ المقاوم للصدأ القياسية: 800 (عرض) × 3 ، 500 (ارتفاع).
10- مجموعتان من محارق البروبان المعيارية ومخاليط الفنتوري.
11. اتبع الفئة القياسية يمكن البرمجة لتحديد الاختبار.
12. يتكون نظام العادم من غطاء تجميع الدخان ، وأنبوب العادم ، ونظام مدخل الهواء ، ومروحة الطرد المركزي ومحول التردد.
13- يحتوي قسم مجرى الهواء على جميع مجسات أخذ عينات الغاز ودرجة الحرارة وتدفق الكتلة وله منافذ لنظام قياس الدخان.
14- محلل الأكسجين البارامغناطيسي ، باستخدام طريقة التغيير البارامغناطيسي لقياس تركيز الأكسجين في الغاز.نطاق التركيز 0-25٪.
15- محلل ثاني أكسيد الكربون (الأشعة تحت الحمراء) لاستخدامه في قياس إطلاق الحرارة.نطاق التركيز 0-10٪.
16- مرشح التربة ، والمصيدة الباردة ، وعمود التجفيف ، والمضخة ، ومنظمات النفايات لتكييف غازات العينة قبل التحليل.
17- نظام اقتناء البيانات والبرمجيات.

الميزات والتطبيق

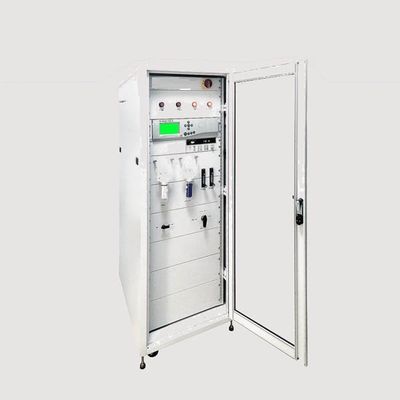

1. 19 وحدة خزانة قياسية ، بما في ذلك O2 البارامغناطيسي ، محلل غاز ثاني أكسيد الكربون غير المشتت بالأشعة تحت الحمراء ؛
2. لوحة الحصول على البيانات التايوانية Advantech 1 مجموعة ، يمكنها جمع بيانات درجة الحرارة ، فرق ضغط الغاز وبيانات محلل الغاز ، إلخ ؛
3. مسبار السرعة ثنائي الاتجاه من الفولاذ المقاوم للصدأ ، مع مجموعة من أجهزة الكشف عن ضغط الرياح مثل مستشعر الضغط التفاضلي الصغير.
4. الولايات المتحدة أوميغا K- نوع الحرارية 3 ، الكشف عن درجة حرارة غاز المداخن 1 مجموعة ؛
5. مُجهزة بمجموعة من جهاز مجس تجميع الغاز ، متصل بواسطة أنبوب PTFE ، يمكنه تجميع الغازات المسببة للتآكل.
6. مصيدة إزالة الرطوبة ، تدفق ثابت للغاز ومنظم الجهد ، مجموعة واحدة من جهاز مضخة تجميع الغاز الأمريكي CAST ، مجهز بأنبوب فولاذي مقاوم للصدأ ووصلة خرطوم PTFE.
7- نظام قياس كثافة دخان المصباح المتوهج الذي يشتمل على مصدر ضوء متوهج وجهاز استقبال ثنائي ضوئي من السيليكون ؛
8. مجهزة بـ 5 مرشحات محايدة ، كثافة بصرية تتراوح من 0.1 إلى 2 ؛
9. 4 أجهزة مستوردة للتحكم في التدفق الكتلي ، ومجهزة بصمامات تخفيض الضغط ، وصمامات الملف اللولبي ، وما إلى ذلك ؛
10. برمجيات الاختبار القياسية ، بما في ذلك إجراءات المعايرة ، ويمكن استخدامها لاختبار احتراق المونومر ؛
11. مجهزة بمجموعة واحدة من أجهزة الكمبيوتر والطابعة.
12. معدات الاختبار مثل أنبوب العادم ومروحة الطرد المركزي ؛
13. اثنان من أجهزة التحكم في تدفق كتلة البروبان.
14. اثنان من أجهزة التحكم في تدفق كتلة الهواء.
15. يمكن إجراء معايرة اللهب 22.5KW و 30KW بواسطة جهاز التحكم في التدفق الكتلي الذي يعمل على موقد واحد.
16. جهاز اختبار احتراق الأسلاك المجمعة والكابلات.

تطبيق:نظام الاختبار عبارة عن اختبار حريق متوسط ​​الحجم يحاكي الكابلات المجمعة أو كبل الألياف الضوئية.يتم تثبيت كابل الاختبار على سلم فولاذي قياسي عمودي ويتم إشعاله بواسطة مصدر إشعال محدد لتقييم سلوك الاحتراق وأداء الاحتراق للكابل.بيانات أداء الاحتراق للمراحل الأولى من حريق الكابلات ،

يعكس اختبار معدل إطلاق الحرارة خطر انتشار اللهب على طول الكابل والتأثير المحتمل لمصدر الحريق على المنطقة المجاورة.يوضح اختبار كثافة الدخان مدى وضوح منطقة الحريق وخطر الدخان على السلامة الشخصية.

تفاصيل المنتج منجهاز اختبار إطلاق الحرارة للأسلاك والكابلات

يتكون جهاز الاختبار EN 50399 من جهاز IEC 60332-3 ، وقياس إطلاق الحرارة ، وقياس كثافة الدخان ونظام إدخال الهواء المعدل.يتم تحقيق ذلك عن طريق تركيب قسم صغير من الأنابيب في نظام العادم بالحفار واستخدامه مع أدوات وبرامج تحليل الغازات المصاحبة.يضم قسم مجرى الهواء جميع مجسات أخذ عينات الغاز ودرجة الحرارة وتدفق الكتلة وله منافذ لنظام قياس الدخان.
يمكن أن يحصل الاختبار على الخصائص التالية للكابل أو الكابل في ظل ظروف احتراق معينة:
انتشار اللهب انتشار اللهب FS
معدل إطلاق الحرارة معدل إطلاق الحرارة HRR
إجمالي إطلاق الحرارة إجمالي إطلاق الحرارة THR
معدل إنتاج الدخان معدل إنتاج الدخان SPR
إجمالي إنتاج الدخان إجمالي إنتاج الدخان TSP
مؤشر معدل النمو الحارق معدل نمو الحريق FIGRA

المعايير

DIN: DIN EN 50399: 2017
EN: EN 50399
GB / T 31248: 2014
الأبعاد: 1120 مم (عرض) × 2200 مم (عمق) × 5600 مم (ارتفاع)
الوزن: 1200 كجم

متطلبات التثبيت

الكهرباء: 110 فولت تيار متردد 60 هرتز / 230 فولت تيار متردد 50 هرتز ، 5 أمبير
درجة الحرارة المحيطة: تعمل من 10 إلى 35 درجة مئوية
الغاز: الهواء والبروبان
