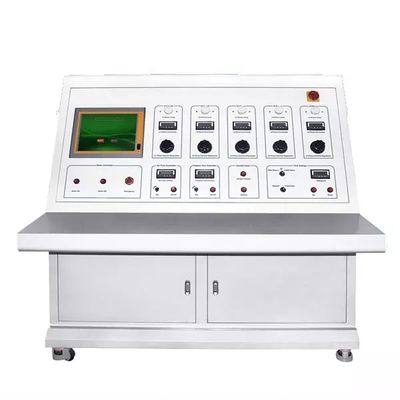

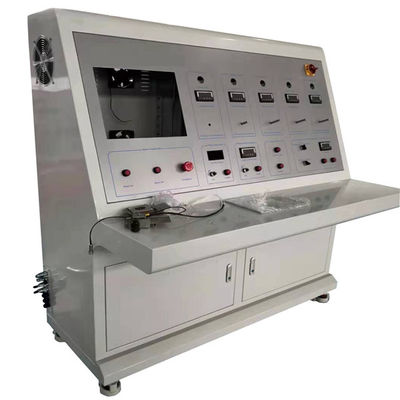

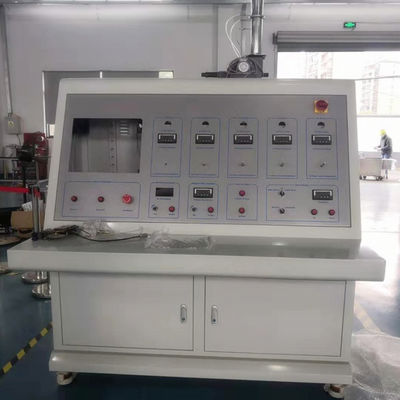

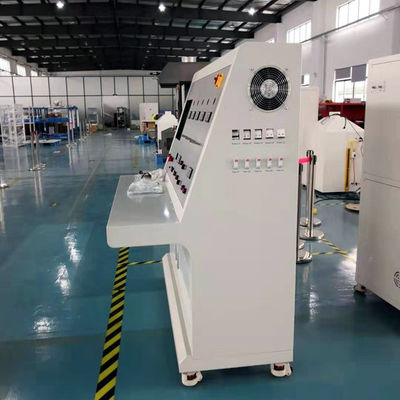

اختبار مقاومة الأسلاك والكابلات

مقدمة المنتج

يستخدم جهاز الاختبار هذا لاختبار الكابلات المطلوبة للحفاظ على سلامة الدائرة عند تعرضها للنار بمفردها أو عند نشوب حريق مع الصدمة حيث تعتمد حالة الاختبار على اللهب مع خرج حرارة متحكم به يتوافق مع درجة حرارة لا تقل عن 750 درجة مئوية أو نشوب حريق مع صدمة عند درجة حرارة لا تقل عن 830 درجة مئوية.

المعايير الفنية

1.مصدر الحرارة: AGF Ribbon Type Propane Gas Burner
2. هيكل مع 3 صفوف من الثقوب المتقاطعة ، متوسط ​​العرض الأمامي للموقد: 15 مم ، قطر الفتحة: 1.32 مم ، المسافة بين المركز: 3.2 مم.
3 صف ثقب مصقول في الفتحة التجريبية للحفاظ على اللهب في كلا وجهي لوحة الموقد.
4 يتم تثبيت اثنين من المزدوجات الحرارية أفقياً مفصولة 45 مم على اليسار واليمين من خط مركز الموقد للتحقق من درجة الحرارة.
5. أجهزة التحكم في التدفق الشامل لتنظيم تدفق الغاز والهواء ، دقة لا تقل عن 1.5٪.
6- يمكن للبرنامج إظهار درجة حرارة معايرة الموقد ، ومعدل تدفق البروبان والهواء ، إلخ.
7- يتم توفير التيار بواسطة محول نجمي ثلاثي الطور بسعة كافية للحفاظ على جهد الاختبار المطلوب عندما يتعذر الحفاظ على سلامة الدائرة.
8. مؤشر توصيل الموصل (مؤشر LED) لتشكيل تيار.
9 يتم ضبط قيمة الجهد تلقائيًا بواسطة البرنامج ويتم تعديلها بواسطة وحدة تحكم لوحة.
10. العرض الرقمي لبيانات التيار والجهد ، ودقة التيار 0.001A.
11.الحماية الحالية باستخدام الصمامات مع 2A.
12- يتم جمع بيانات القياس في الوقت الفعلي لجميع التيار والجهد بواسطة الكمبيوتر ، ويتم إنشاء منحنيات التيار والجهد.
13. عندما يتعذر الحفاظ على سلامة الدائرة ، ينطفئ مصباح المؤشر المقابل ، ويحدد الكمبيوتر تلقائيًا الحالة ويسجل الوقت ، ويرسل إنذار الصوت والضوء.

مواصفات المنتج

1. يجب أن يكون جهاز دعم العينة بحيث يتم دعم الغلاف أو الطرف المحمي للكابل أو عينة الكابل بشكل أفقي.يتم تثبيت أحد طرفي العينة بمشبك ثابت لمنع الحركة ، ويدعم الطرف الآخر العينة أو الكابل أو الجزء الأوسط من الكبل مدعوم بحلقتين معدنيتين تفصل بينهما مسافة 300 مم.الحلقة المعدنية والأجزاء المعدنية الأخرى لجهاز الدعم مؤرضة جيدًا.يبلغ القطر الداخلي للحلقة المعدنية حوالي 150 مم ، ويستخدم قضيب دائري بقطر 10 ± 2 مم.
2. مصدر الإشعال هو حارق شريط البروبان الأمريكي AGF بطول فوهة 500mm وعرض الفوهة الاسمي 15mm.تحتوي الفوهة على ثلاثة صفوف بأقطار اسمية متداخلة تبلغ 1.32 مم ومسافة مركزية تبلغ 3.2 مم.يوجد واحد على كل جانب من الفوهة.تعمل الثقوب الصغيرة كفتحات توجيه للحفاظ على احتراق اللهب ، وتفاوت الأبعاد هو ± 5٪ ؛
3. جهاز التحكم في التدفق الكتلي المستورد ينظم تدفق الغاز والهواء ، ودقة القراءة لا تقل عن 1.5٪.
4. يمكن أن يوفر صمام تخفيض الضغط المستورد ضغط مخرج 0.1Mpa ± 3pa.
5. مقياس الضغط المستورد ، يمكن أن يوفر نطاق ضغط 0-200kpa.
6. أوميغا الحرارية المستوردة بقطر 1.5 مم لمعايرة درجة حرارة الموقد.
7. يمكن ضبط وقت اختبار الحرق ، وقطع الغاز تلقائيا.
8. برنامج الاختبار القياسي ، يمكنه عرض درجة حرارة معايرة الموقد ، وتدفق البروبان ، وتدفق الهواء.
9. الاختبار قابل للتطبيق على الكابلات ذات الفولتية المقدرة 0.6 / 1.0 KV وأقل ؛
10. أثناء الاختبار ، يجب أن يمر التيار المستخدم لفحص الاستمرارية عبر جميع موصلات الكابل.يتم توفير هذا التيار بواسطة محول نجمي ثلاثي الطور.يتمتع المحول بقدرة كافية للحفاظ على جهد الاختبار المطلوب عندما يُسمح بتيار التسرب.في الطرف الآخر من العينة ، يتم توصيل كل موصل أو كل مجموعة من الموصلات بجهاز تأشير (مؤشر LED) لتكوين تيار يمكن من خلاله الحصول على البيانات في برامج الكمبيوتر ؛
11. يمكن إدخال إعدادات الجهد عن طريق الكمبيوتر ، وتعيين قيمة الجهد تلقائيًا.يمكن أيضًا ضبط الجهد من خلال أزرار اللوحة ؛
12. تتبنى حماية تيار دائرة الاختبار الصمامات وتتوافق مع النوع D II المحدد في GB 13539.5.معيار الصمامات 2A.سهل الاستبدال.واستخدام قواطع دوائر مصغرة مستوردة لحماية كل دائرة اختبار ؛
13. يتم تمرير جميع بيانات التيار والجهد لكابل الاختبار من خلال الجهاز الثانوي ، ويتم عرضها رقميًا ، ودقة تيار الاختبار هي 0.001A ، والتيار الفعلي هو 0.25A هو أفضل تيار اختبار ؛
14. يتم جمع بيانات القياس في الوقت الحقيقي لجميع التيارات والفولتية بواسطة الكمبيوتر وتوليد منحنيات التيار والجهد ، مع إظهار منحنيات التيار والجهد لكل كابل تحت ظروف الحريق ، وتحديد أداء مقاومة الحريق.يمكن إجراء مزيد من التحليل للكابل كدالة لوقت إطلاق النار.يتم تخزين البيانات النهائية في قاعدة بيانات الكمبيوتر ويتم إنشاء تقرير قياسي لسهولة الوصول إليها ؛
15. معايرة درجة حرارة اللهب قبل الاختبار ، تتم معايرة المزدوجة الحرارية المدرعة المستوردة ، ويتم تجميع درجة حرارة المعايرة بواسطة الكمبيوتر لمدة 10 دقائق على الأقل ، ويتم تحديد وضع النار في الكمبيوتر.وفقًا لوضع إمداد الحريق ، يقوم الكمبيوتر بأخذ عينات ثابتة وحساب الفرق وفقًا لدرجة الحرارة المجمعة ، ويقدم تقرير تحقق.حفظ التقرير وتخزينه في قاعدة البيانات لضمان موثوقية وسلطة التحقق ؛
16. أثناء الاختبار ، يكون كل من الغاز والهواء الإضافي متحكمين في تدفق الكتلة ، ويتم خلط الفنتوري ، ويتحكم الكمبيوتر تلقائيًا في صمام التدفق ، ويتم تسجيل البيانات في الوقت الفعلي في قاعدة البيانات.يتحكم الكمبيوتر تلقائيًا في نسبة الغاز والهواء الإضافي لجعل الاحتراق كاملًا ، مما ينتج لهبًا ثابتًا ويثبت درجة حرارة اللهب ؛
17. عندما يتم تنشيط الدائرة عادة ، تعتمد كل دائرة ضوء المؤشر المستورد.عندما يكون الخط غير مكتمل تحت حالة اللهب ، يتم إطفاء مؤشر الدائرة المقابل.يحدد الكمبيوتر تلقائيًا الحالة الحالية ويتحكم في إنذار الصوت والضوء.

التطبيق: يستخدم جهاز اختبار حريق الأسلاك والكابلات لاختبار مقاومة الكابلات للأسلاك أو الشبكة ، ويحترق في لهب لا يقل عن 750 درجة مئوية و 950 درجة مئوية لاختبار سلامة الكابل للحفاظ على الدائرة .

المعايير

IEC: IEC 60331-11 & 12: 2002 ، IEC 60331-21 ~ 23: 1999
IEC 60331 اختبار للكابلات الكهربائية تحت ظروف التنوب سلامة الدائرة
IEC 60331 الجزء 11 النار بمفرده عند درجة حرارة اللهب لا تقل عن 750 درجة مئوية
IEC 60331 الجزء 21 الكابلات ذات الجهد المقنن حتى 0.6 / 1 كيلو فولت
IEC 60331 الجزء 12 حريق مصحوب بصدمة عند درجة حرارة لهب لا تقل عن 830 درجة مئوية
IEC 60331 الجزء 31 حريق بكابلات صدمة بجهد مقدر يصل إلى 0.6 / 1kV ويشمل ذلك
الأبعاد: 1750 مم (عرض) × 680 مم (عمق) × 1400 مم (ارتفاع)
الوزن: 160 كجم

متطلبات التثبيت

الكهرباء: تيار متردد 380 فولت 3 أطوار ، 50/60 هرتز ، 30 أمبير
درجة الحرارة المحيطة: تعمل من 10 إلى 35 درجة مئوية
غرفة الاختبار: 3000 مم (عرض) × 3000 مم (عمق) × 3000 مم (ارتفاع)
الغاز: الهواء والبروبان
