ISO 5660 AC220V Cone Calorimeter لاختبار مواد البناء

ISO 5660 AC220V Cone Calorimeter لاختبار مواد البناء

ISO 5660 AC220V Cone Calorimeter لاختبار مواد البناء
ISO 5660 AC220V Cone Calorimeter For Building Materials Testing
ISO 5660 AC220V Cone Calorimeter لاختبار مواد البناء
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE
رقم الموديل: SL-7601S
شروط الدفع والشحن:
الحد الأدنى لكمية: وحدة 1
الأسعار: negotiated
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 25 يوم عمل
شروط الدفع: T / T ، L / C ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1 وحدة / شهر
اتصل
مفصلة وصف المنتج
خط السماء: المسعر المخروطي المعايير: ISO 5660
قوة سخان المخروط: ≤5 كيلو واط الحرارة الناتجة عن الحرارة: 0 ~ 120KW / م 2
جهد إمداد الطاقة: AC220V أس 50 هرتز معدل تدفق العادم: 0.012m3 / s ~ 0.035 m3 / s (قابل للتعديل)
تسليط الضوء:

ISO 5660 Cone Calorimeter

,

AC220V Cone Calorimeter

,

ASTM E1354 Cone Gauge

مقياس السعرات الحرارية المخروطي ISO 5660

مقياس السعرات الحرارية المخروطي. pdf
مقدمة الصك
يُشتق المسعر المخروطي من استهلاك الأكسجين لعينة مستطيلة (100 مم × 10 مم) تم اختبارها بواسطة الدكتور فيتنيس بابراوسكاس بقيمة إشعاع حراري 100 كيلو وات / م 2.
يعتمد المسعر المخروطي على مبدأ استهلاك الأكسجين لاحتراق المواد.تبلغ الحرارة المنبعثة لكل 1 كجم من الأكسجين حوالي 13.1 ميجا جول.يقيس إطلاق الحرارة للمادة ، ووقت الاشتعال ، واستهلاك الأكسجين ، وإنتاج ثاني أكسيد الكربون وثاني أكسيد الكربون ، وتدفق غاز الاحتراق.
يتوافق المسعر المخروطي بشكل صارم مع حجم المختبر ، وتعد وحدة التحكم الأوتوماتيكية المصممة بواسطة برنامج الاختبار ملائمة للمستخدم للعمل.بالإضافة إلى ذلك ، يستخدم جهاز كمبيوتر بشاشة تعمل باللمس مقاس 17 بوصة ، وهو متوافق تمامًا مع المعايير الدولية.


المعايير المتوافقة
- اختبار تفاعل النار ISO 5660 ، معدل إطلاق الحرارة ، معدل الدخان ومعدل فقدان الكتلة ؛
-ASTM E1354 تحديد الحرارة ومعدل إطلاق الدخان المرئي للمواد والمنتجات باستخدام مقياس السعرات الحرارية لاستهلاك الأكسجين ؛
-BS 476 Pt.15 اختبار الاحتراق والهيكل لمواد البناء ، وتحديد معدل إطلاق حرارة المنتج ؛


المعايير الفنية

جهد إمداد الطاقة AC220V أس 50 هرتز
قوة التشغيل القصوى ≥5 كيلو واط
قوة سخان المخروط ≤5 كيلو واط
الحرارة الناتجة عن الحرارة 0 ~ 120KW / م 2
أقصى موضع لمربع العينة 100 مم × 100 مم × 50 مم
معدل تدفق العادم 0.012m3 / s ~ 0.035 m3 / s (قابل للتعديل)
دقة قيمة التوقيت خطأ 1s <1s / n
تحليل الأكسجين محلل الأكسجين البارامغناطيسي ، نطاق التركيز 0-25٪
تحليل كثافة الدخان (اختياري)
محلل الأشعة تحت الحمراء CO: 0-1٪ CO2: 0-10٪ (اختياري)



ميزات المنتج والتطبيق
1.Cone Calorimeter مع خزانة تحليل متحركة ، يمكن توصيله بنظام اختبار معدل إطلاق الحرارة الكبير مثل ISO 9705 ، EN 13823 إلخ ، يتوافق مع معايير الاختبار ISO 5660 ، ASTM E1354 ، BS 476 الجزء 15 إلخ.
2.جسم اختبار متكامل وخزانة تحليل 19 بوصة ، كمبيوتر مدمج بشاشة تعمل باللمس 15 بوصة ، للتحكم الكامل والاختبار التلقائي.

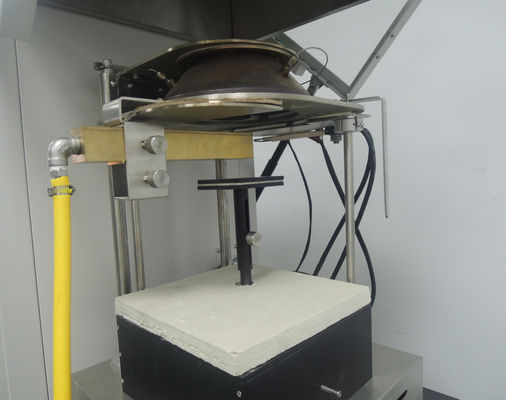

3. سخان كونيكال قوة تصنيفية 5000W ، ناتج الحرارة 0 ~ 100kW / m2 ، باستخدام وحدة التحكم في درجة الحرارة PID ، في حين أن مخروط الإشعاع يمكن أن يكون أفقيًا أو رأسيًا.
4-عند تعرضها للجزء المركزي من سطح العينة بمدى 50 × 50 مم ، فإن الإشعاع في مركز الانحراف لا يزيد عن 2٪.
5-مدى وزن العينة 0 ~ 3000 جرام ؛الدقة: 0.1 جرام.
6. يتم فتح مصراع الانقسام التلقائي تلقائيًا لنقل الإشعاع إلى العينة.
7.ABB EL3020 محلل الأكسجين البارامغناطيسي ، باستخدام طريقة التغيير المغناطيسي لقياس تركيز الأكسجين في الغاز.نطاق التركيز 0-25٪.
8.تحليل كثافة الدخان باستخدام نظام الليزر ، ويتكون النظام من 0.5 ميجاوات He Ne laser ، وهو الكاشف الرئيسي والكاشف الإضافي.

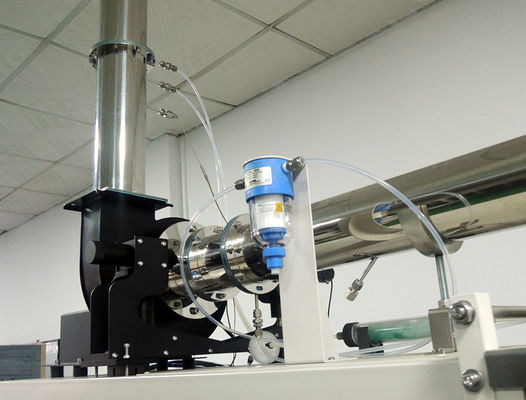

يتكون نظام العادم من المروحة وغطاء تجميع الدخان وأنبوب العادم ومقياس تدفق لوحة الفتحة وما إلى ذلك.معدل تدفق مروحة العادم 0 ~ 50g / s ، الدقة 0.1g / s.
9. تم تركيب جهاز أخذ العينات الحلقي من غطاء تجميع الدخان عند 685 مم ، مع 12 فتحة.
10- يجب تحديد معدل تدفق العادم بقياس فرق الضغط على جانبي فتحة الحافة الحادة 350 مم فوق المروحة ، القطر الداخلي للحادة.
لوحة فتحة الحافة 57 مم + 1 مم.
11- يتكون نظام أخذ عينات الغاز ABB SCC-S من مضخة أخذ العينات ، والمرشح ، والمصيدة الباردة ، وتصريف مياه الصرف الصحي ، وفلاتر المياه ، ومرشحات ثاني أكسيد الكربون ؛
نظام تبريد المياه المحمول دون الحاجة إلى محطات المياه والسباكة عند استخدام مقياس تدفق الحرارة (ISO 5660).
12- من أجل معايرة استجابة نظام الاختبار بالكامل ، استخدم موقد المعايرة النحاسي ذو الفتح المربع ، المستخدم لقياس قيمة معامل C.
13. يكون نظام الحصول على البيانات قادرًا على تسجيل محلل الأكسجين ، ومقياس الفتحة ، والمزدوجة الحرارية وغيرها من أدوات الإخراج.

التطبيق: مناسب لاختبار معدل إطلاق الحرارة لمواد البناء ، والسكك الحديدية ، وكابلات الأسلاك

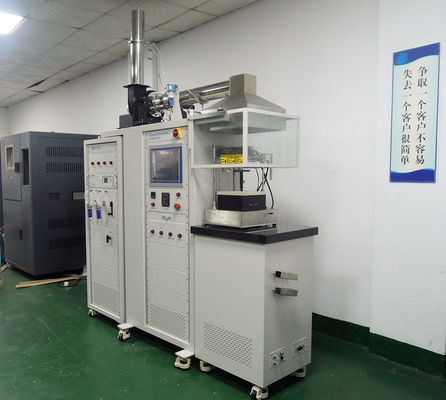

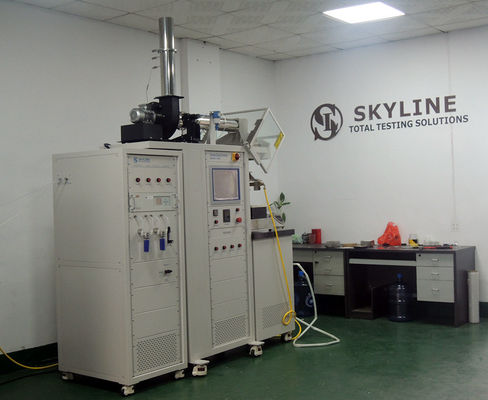

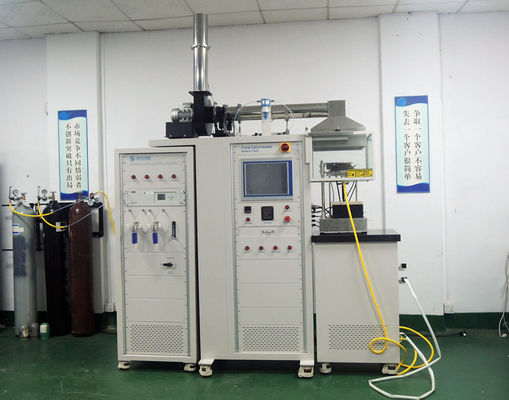

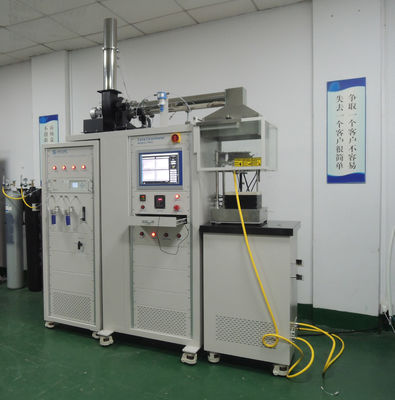

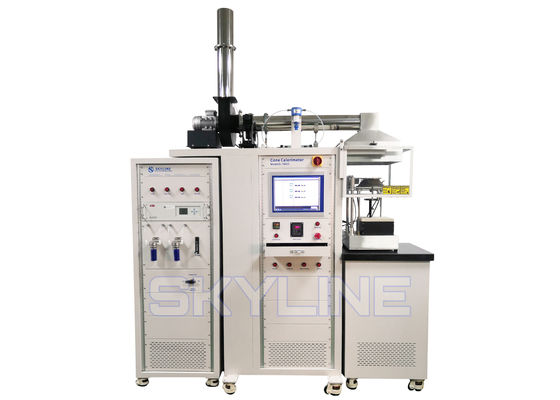

تفاصيل المنتج لجهاز قياس السعرات الحرارية المخروطي
اشتق اسم Cone Calorimeter من السخان المخروطي كما استخدمه الدكتور Vytenis Babrauskas لفحص عينة الاختبار (100 مم × 100 مم) بتدفق يصل إلى 100 كيلو وات / م 2 لاستنفاد الأكسجين على نطاق البدلاء أثناء تطوره.يعتمد اختبار Cone Calorimeter على النظرية القائلة بأن السعرات الحرارية للاحتراق النقي تتناسب مع الكمية اللازمة من الأكسجين للاحتراق ويتم توليد 13.1 ميجا جول / كجم عند استهلاك 1 كجم من الأكسجين ، وانبعاث الحرارة ، ووقت الاشتعال ، واستهلاك الأكسجين ، وتوليد ثاني أكسيد الكربون وثاني أكسيد الكربون ، وتدفق الغازات المشتعلة المتولدة من مواد الاختبار.
المعايير
ASTM: ASTM D6113 ، ASTM E1354 ، ASTM E1740 ، ASTM F1550
BS: BS 476-15
ISO: ISO 5660
EN: EN 45545-2: 2013
غيغابايت: GB / T 16172: 2007


متطلبات التثبيت
الكهرباء: 230 فولت الاسمي 50 أمبير
درجة الحرارة المحيطة: تعمل من 10 إلى 35 درجة مئوية
الأبعاد: الجهاز: 1800 مم (عرض) × 900 مم × (ارتفاع) × 2600 مم (عمق)
إمدادات الغاز: الميثان والنيتروجين والهواء المضغوط


يرجى مراجعة الفيديو الخاص بعملية Cone Calorimeter على النحو التالي الرابط:
https://youtu.be/-U20AJEfArg

ملف الشركة. pdf
ISO 5660 AC220V Cone Calorimeter لاختبار مواد البناء 0





ما هو مقياس السعرات الحرارية المخروطية المستخدمة؟
المسعر المخروطي.المخروط عبارة عن أداة لاختبار الحريق تعتمد على مبدأ أن كمية الحرارة المنبعثة من عينة الاحتراق مرتبطة بشكل مباشر بكمية الأكسجين المستهلكة أثناء الاحتراق.تتماشى كمية الحرارة التي تولدها المادة بشكل مباشر مع شدة الحريق ، مثل معدل نمو الحريق.



كيف يعمل جهاز قياس السعرات الحرارية المخروطي؟

المخروط هو أداة اختبار الحرائق على أساس مبدأترتبط كمية الحرارة المنبعثة من عينة الاحتراق ارتباطًا مباشرًا بكمية الأكسجين المستهلكة أثناء الاحتراق.تتماشى كمية الحرارة التي تولدها المادة بشكل مباشر مع شدة الحريق ، مثل معدل نمو الحريق.
