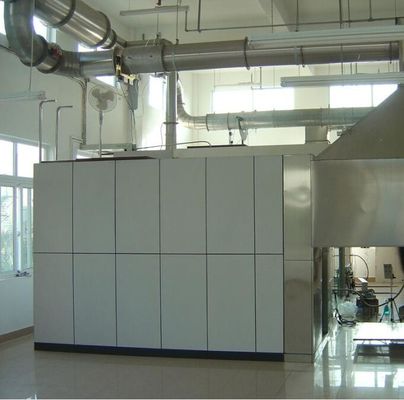

- نظام التحكم في تدفق غاز المداخن
|
فهرس |
بند |
التقنية والمواصفات |
1.1 |
غطاء الدخان |
مثبت مباشرة فوق فتحة غرفة اختبار الاحتراق ، 1.8 ~ 2.0 متر فوق سطح الأرض ، الحجم السفلي 2440 * 2440 مم ، الارتفاع 1000 مم ، والمواد SS304 ; |
1.2 |
خلاط homomixer غاز المداخن |
التثبيت وغطاء تجميع الدخان على شكل مخروطي أعلى مباشرة ، الحجم 900 * 900 * 900 مم ، يتم تثبيت لوحين من الفولاذ المقاوم للصدأ 900 * 500 بالداخل ، ويتم فتح جانب واحد بفتحة φ400 للاتصال بالأنبوب ، والمواد هي SS304 |
1.3 |
أنبوب عادم الدخان |
φ يبلغ طوله 400 مم ، بطول 5000 مم ، ويتكون من عدة أقسام ، متصلة بشفة وحلقة إحكام مقاومة لدرجات الحرارة العالية ، وكلا الطرفين مثبت بجهاز معادلة غاز المداخن ، والمواد SS304 ؛ |
1.4 |
مروحة العادم |
مروحة العادم بالطرد المركزي ، الخزان الداخلي مصنوع من الفولاذ المقاوم للصدأ ، يمكنه تحمل غاز المداخن بدرجة حرارة عالية لا تقل عن 300 درجة مئوية ، ويتم ضبط حجم الهواء بدون خطوات بواسطة محول التردد |
نظام عادم الدخان كافٍ لجميع الدخان الناتج عن اختبار احتراق الهاتف المحمول ، ولا تقل سعة عادم الدخان عن 8000 متر مكعب / ساعة ؛ |
2. قسم القياس الشامل |
2.1 |
قسم القياس الشامل |
قسم أنبوب الفولاذ المقاوم للصدأ بطول 2155 مم وقطر 400 مم ، مصنوع من SS304 ، مجهز بأجهزة استشعار مثل الضغط ودرجة الحرارة ومسار الضوء وأخذ العينات ؛ |
2.2 |
جهاز استشعار الضغط |
يتم تثبيت المسبار ثنائي الاتجاه ، المصنوع من الفولاذ المقاوم للصدأ ، في وسط خط الأنابيب ، ويتم توصيل الغرف الأمامية والخلفية بمستشعر فرق الضغط من خلال أنبوب PTFE لاكتشاف فرق الضغط في خط الأنابيب ؛ |
يتم تثبيت مستشعر الضغط التفاضلي على شريحة قسم القياس الشامل للتأكد من أن قراءة الضغط التفاضلي لها تأخير قصير ولا خسارة ، ووقت استجابة T90 أقل من 3 ثوان |
مستشعر الضغط ، المدى 0-2000Pa ، الدقة ± 5Pa ; |
2.3 |
جهاز استشعار درجة الحرارة |
اعتماد المزدوجة الحرارية الأمريكية أوميغا ، قطرها 0.5 مم ، نوع العزل المدرع K الحرارية التي تلبي متطلبات IEC ؛ |
النطاق 0-1000 ، الدقة 0.1 ℃ |
2.4 |
جهاز قياس المسار البصري |
نظام التوهين البصري هو نوع من الضوء المتوهج ، يتم تركيبه في قسم القياس الشامل بموصل مرن ويتضمن الأجهزة التالية: المصباح هو مصباح متوهج ويستخدم بدرجة حرارة لون (2900 ± 100) كلفن.مصدر الطاقة هو تيار مباشر مستقر ، ومدى التقلب الحالي في حدود ± 0.5٪ (بما في ذلك درجة الحرارة ، والاستقرار على المدى القصير والطويل) ؛
يستخدم نظام العدسة لتكثيف الضوء في شعاع متوازي بقطر لا يقل عن 20 مم.يجب أن تكون الفتحة الباعثة للضوء في الخلية الكهروضوئية موجودة في النقطة المحورية للعدسة أمامها ، ويجب أن يعتمد قطرها (د) على الطول البؤري (f) للعدسة بحيث يكون d / f أقل من 0.04 ؛
كاشف ومسبار السليكون الضوئي المستورد ، غرفة الكشف الضوئي لديها ثبات خطي بنسبة 0.1 ٪ ، نطاق قياس 10 بت ، استجابة التوزيع الطيفي للديود الضوئي السيليكوني متوافقة مع CIE (منحنى الإضاءة) ، ويمكن أن تصل الوظيفة القياسية V (γ) إلى ± 5٪ دقة
لا يتجاوز زمن استجابة 90٪ لنظام التوهين البصري 3 ثوانٍ ؛
|
2.5 |
جهاز جمع الغازات |
أنبوب أخذ عينات اختبار ثقب الأنبوب ، مصنوع من SS304 ، يتميز بتصميم قابل للفصل لتسهيل إزالة الكربيدات المتراكمة في أنبوب أخذ العينات وتقليل وقت تأخير النظام |
2. الغاز ونظام التحكم فيه |
3.1 |
حارق |
يتكون الموقد الخاص بحرق المراتب من شعلات رئيسية وجانبية.يتم تثبيتها على عربة متحركة ومجهزة بأوزان وأرجل قياسية.ارتفاع رأس الموقد على شكل حرف T قابل للتعديل والمواد SS304 ؛ |
3.2 |
جهاز الإشعال |
تم اعتماد طريقة الاشتعال باللهب المفتوح الطويل ، والاشتعال عن بعد ممكن وآمن ومعدل نجاح الاشتعال لا يقل عن 99٪ ; |
تم تجهيز رؤوس الاحتراق الرئيسية والجانبية بجهاز إشعال لهب مفتوح طويل ، والجهاز مزود بأنبوب إمداد الغاز بشكل منفصل ، والذي لا يؤثر على تدفق رأس الاحتراق ويمكن ضبطه بشكل فردي من خلال صمام إبرة ; |
مجهزة بجهاز اشتعال شراري لإشعال شعلة مفتوحة طويلة ، بدون اشتعال يدوي ، وآمنة وجهاز تحكم عن بعد ؛ |
3.3 |
التحكم في تدفق الغاز برأس الاحتراق |
الشعلات الرئيسية والجانبية مجهزة على التوالي بمقاييس تدفق الكتلة للتحكم في تدفق البروبان ; |
اعتماد مقياس التدفق الكتلي الأمريكي Alicat ، الوسيط عبارة عن بروبان ، المدى 0-450mg / s ، الدقة ± (0.8٪ rdg + 0.2٪ FS) ، زمن الاستجابة 0.1 ثانية ؛ |
يتم التحكم في تدفق الغاز بواسطة البرنامج ، ويتم التحكم في وقت اللهب تلقائيًا ; |
3.4 |
معايرة الرمل الموقد |
معايرة الرمل الموقد |
مجهزة بجهاز الاشتعال باللهب المفتوح الطويل وجهاز الإشعال بالشرارة الكهربائية ، الاشتعال عن بعد ممكن ، معدل نجاح آمن وعالي ؛ |
3.5 |
معايرة التحكم في تدفق الغاز |
باستخدام مقياس التدفق الكتلي الأمريكي Alicat ، يكون الوسيط عبارة عن البروبان ، والمدى هو 0-7g / s ، والدقة هي ± (0.8٪ rdg + 0.2٪ FS) ، ووقت الاستجابة 0.1 ثانية ، والحد الأقصى لهب المعايرة هو 300kw ؛ |
يتم التحكم في تدفق غاز المعايرة عن طريق البرنامج ، والذي يمكنه التحكم تلقائيًا في مصدر لهب المعايرة المتدرج بإخراج 75kw / 160kw ; |
3.6 |
نظام التحكم |
استخدم Omron PLC للتحكم في تدفق الغاز ، مزودًا بجهاز لقطع الغاز ، آمن وموثوق ؛ |
التكوين المنفصل لصندوق التحكم بالغاز ، آمن ومريح للتشغيل والصيانة ; |
- نظام معالجة غاز المداخن
|
4.1 |
ترشيح غاز المداخن |
مزود بجهاز مرشح ثلاثي المراحل ، ترشيح طويل الأمد للغبار في غاز المداخن:
مرشح خشن من الألياف الزجاجية من الدرجة الأولى ، يرشح جزيئات كبيرة من الكربيدات في غاز المداخن ، ويمكن استبدال مادة المرشح بسرعة ؛
مرشح باركر الأمريكي من الدرجة الثانية ، عنصر المرشح هو PTFE ، الدقة 2 ميكرومتر ، ويمكن إزالة عنصر المرشح واستبداله بسرعة ؛
ترشيح غشاء PTFE ثلاثي المراحل ، بدقة 0.5 ميكرومتر ، يقطع الرطوبة بشكل فعال ؛
|
4.2 |
مصيدة باردة |
مضخة ضغط من نوع المصيدة الباردة ، سعة التبريد 320KJ / h ، دقة التحكم في درجة الحرارة 0.1 change ، التغيير الثابت 0.1K ، التشغيل الذاتي ولا يحتاج إلى صيانة |
4.3 |
مصيدة البخار |
استنزاف تلقائيًا مياه التبريد الناتجة عن المصيدة الباردة ، بدون صيانة maintenance |
4.4 |
عمود التجفيف |
يستخدم لتجفيف بخار الماء المتبقي في غاز العينة ، ويمكن تفكيكه بسرعة واستبداله بوسط التجفيف |
4.5 |
مضخة أخذ العينات |
يمكن لمضخة أخذ العينات بالفراغ الألمانية KNF ، بسعة أخذ عينات تبلغ 16 لترًا / دقيقة ، إخراج ضغط عينات يبلغ 50KPa باستمرار ، مع إحكام هواء مرتفع ، وضوضاء منخفضة ، واهتزاز منخفض |
4.6 |
الروتاميتر |
مقياس الدوران المستورد بنطاق 0-1.5 لتر / دقيقة ، والذي يمكنه تثبيت تدفق غاز عينة الإخراج وتقليل خطأ القياس الناجم عن تذبذب تدفق الغاز ؛ |
3. نظام تحليل تركيز الغاز |
5.1 |
محلل الغاز (سيرفومكس) |
محلل O2 مستورد ، تحليل تركيز O2 بارامغناطيسي ، نطاق القياس 0-21٪ ، دقة 0.01٪ ، وقت استجابة لا يزيد عن 12 ثانية ، انجراف المحلل والضوضاء لا يزيد عن 100 جزء في المليون خلال 30 دقيقة ؛
الانحراف الخطي: ≤1٪ FS ؛
التكرار: ≤0.5FS
أمطار عائمة صفرية: ≤1٪ FS / 7D ؛
وقت البدء: ≤ 30 دقيقة ؛
|
محلل CO / CO2 المستورد ، تحليل تركيز CO / CO2 من نوع IR ، نطاق قياس CO: 0-1٪ ، دقة 0.01٪ ، CO2: 0-10٪ ، دقة 0.01٪ ، ووقت الاستجابة لا يتجاوز 12 ثانية. |
3. نظام الحصول على البيانات |
6.1 |
وحدة الاقتناء |
باستخدام وحدة الاستحواذ Advantech ،
دقة تجميع تركيز الغاز 100 × 10-6 ؛
دقة جمع درجة الحرارة 0.1 ℃ ؛
دقة جمع فرق الضغط هي 0.1Pa ؛
دقة اكتساب الوقت هي 0.1 ثانية ؛
الإشارات الأخرى هي 0.1٪ من قيمة الخرج الكاملة ؛
|
6.2 |
جمع البيانات |
يقوم النظام بتسجيل وتخزين البيانات التالية كل 3 ثوانٍ على الأقل:
فرق الضغط للمسبار ثنائي الاتجاه ، Pa ؛
درجة حرارة الأنبوب ، K ؛
تركيز O2 ،٪ ؛
تركيز ثاني أكسيد الكربون ،٪ ؛
تركيز ثاني أكسيد الكربون ،٪ ؛
معدل التدفق الكتلي للبروبان ، ملغ / ث
الوقت ، ق
|
7. برامج التشغيل القياسية |
يتضمن برنامج التشغيل القياسي الوظائف التالية |
7.1 |
مراقبة حالة النظام |
اقرأ حالة وقيمة الإشارة لكل مستشعر في النظام ; |
7.2 |
معايرة المستشعر |
معايرة المستشعر لدرجة الحرارة وضغط الرياح ومسار الضوء وتحليل التركيز وما إلى ذلك. |
7.3 |
معايرة النظام |
16CFR1633 إجراء معايرة خطوة النظام القياسي |
7.4 |
إجراءات التشغيل القياسية |
16CFR1633 إجراء التشغيل القياسي |
7.5 |
تقرير الاستعراض |
الوصول إلى البيانات الأولية وتصدير تقرير الاختبار |
7. معدات مساعدة أخرى |
7.1 |
نموذج إطار الاختبار |
ملحومة بحديد زاوية من الصلب 38 مم ، الحجم 1900 * 990 * 115 مم |
7.2 |
أدوات الموقع 1 |
تستخدم لتأكيد الوضع الرأسي للفراش وإطار الاختبار ، المادة SS304 |
7.3 |
أدوات الموقع 2 |
تستخدم لتأكيد المسافة بين رأس الاحتراق والمرتبة المصنوعة من سبائك الألومنيوم |
7.4 |
مسجل فيديو |
فيديو اختبار القبول |
7.5 |
سحب مقياس القوة |
تستخدم لتأكيد القوة التي يمارسها رأس الاحتراق الرئيسي على سطح المرتبة |
7.6 |
كمبيوتر مكتبي |
يعمل الكمبيوتر الصناعي AdvanTech وواجهة الحصول على البيانات المتكاملة على تحسين استقرار تشغيل النظام. |
