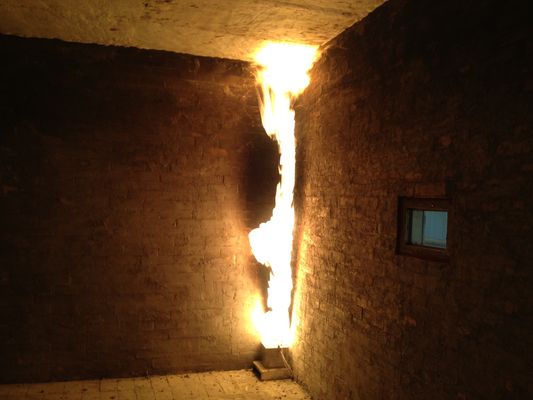

5٪ دقة ASTM E1623 الوسيط مقياس كالوريمتر

ASTM E1623 مقياس السعرات الحرارية المتوسط

1. مقدمة المنتج

مقياس السعرات الحرارية المتوسط ​​الحجم، يستخدم لقياس خصائص الاحتراق للعينات المعرضة عموديًا لمصدر إشعاع محدد

2. المعلمات التقنية

• 2.1 تشتمل المعدات على لوحة مشعة، وقوس تثبيت العينة، ونظام تجميع غاز المداخن وجمع عينات الغاز، ونظام تحليل الغاز ومعالجة البيانات، ونظام إمداد الغاز؛
• 2.2 يتم لحام دعامة تثبيت اللوحة المشعة بواسطة أنبوب مربع 50*50 مم، والسطح مطلي بطبقة سوداء، مما يمكن أن يزيد من عمر الخدمة بشكل فعال.يمكن تبريد الأنبوب المربع بماء التبريد لمنع التشوه الحراري؛
• 2.3 تتكون لوحة الإشعاع من لوحة خزفية مقاومة لدرجة الحرارة العالية، ويمكن أن يشكل السطح مصدر إشعاع تحت الحمراء خاليًا من الحرائق، ولا تقل الكثافة عن 50 كيلو واط / م 2؛
• 2.4 حجم القرص الخزفي الواحد هو 95*158 مم، 4 قطع تشكل وحدة، إجمالي 27 وحدة تشكل مصدر إشعاع بحجم 1524*1330 مم؛
• 2.5 مجهزة بموقد طيار، يتم إشعاله بواسطة جهاز الإشعال بالشرارة الكهربائية؛
• 2.6 تم تجهيز كل 3 وحدات بشكل فردي بجهاز نفخ وجهاز تحكم بالغاز الطبيعي وخلاط فنتوري.
• 2.7 شريحة تثبيت العينة ملحومة بالفولاذ الكربوني، والتي يمكنها تحمل درجات الحرارة العالية ودعم العينات بثبات يصل سمكها إلى 152 مم؛
• 2.8 يتم تثبيت شريحة تثبيت العينة على العربة، ويمكن وضع عينة الاختبار وإزالتها بسرعة بواسطة السكة على الأرض؛
• 2.9 مجهزة بجهاز وزن، الدقة منخفضة تصل إلى 1 جرام؛
• 2.10 مزود بغطاء واقي مبرد بالماء لحماية العينة من درجة حرارة السطح أقل من 100 درجة مئوية قبل تعرضها للإشعاع، ويمكن نقله بعيدًا عن الغطاء الواقي المبرد بالماء خلال ثانيتين من خلال جهاز هوائي؛
• 2.11 مجهزة بمقياس بيرومتر لقياس درجة حرارة سطح اللوحة المشعة بدقة منخفضة تصل إلى 1 درجة مئوية؛
• 2.12 جهاز إشعال سلك التسخين الكهربائي، المثبت في الجزء السفلي والأعلى من العينة، يستخدم لإشعال عينة الاختبار؛
• 2.13 مقياس التدفق الحراري المبرد بالماء Schmidt-Boelter، نطاق القياس 0-50kw/m2، الدقة ±3%؛
• 2.14 لوحة معايرة التدفق الحراري، مصنوعة من لوحة غطاء حمض السيليك 740 كجم / م 3، حجم 1000 * 1000 * 12.7 مم، إجمالي 5 × 5 25 فتحة معايرة مرتبة على السطح، تستخدم لمعايرة الحرارة المشعة؛

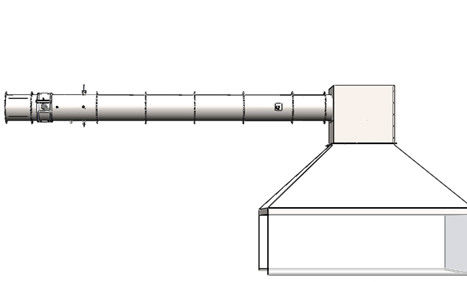

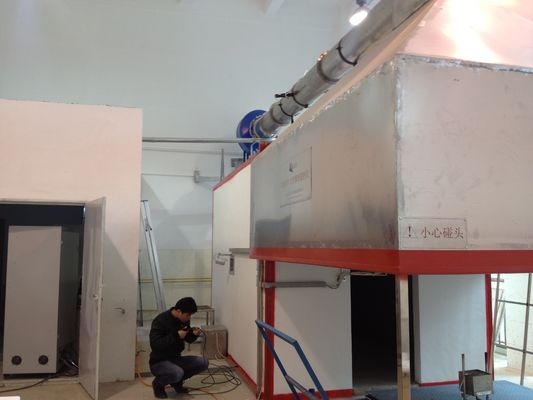

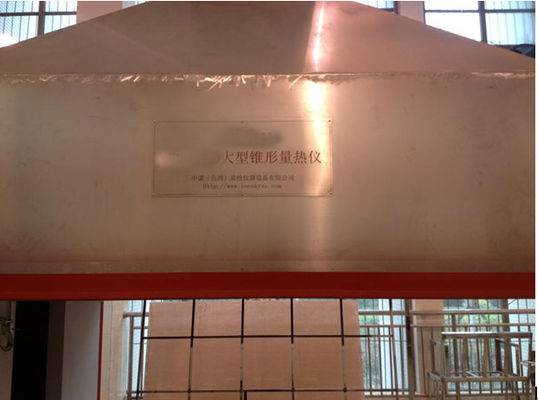

• 2.15 يتم تركيب مجمع غاز المداخن المخروطي مباشرة فوق طاولة الوزن والعينة.الحجم السفلي 2440 مم * 2440 مم والارتفاع 1000 مم.الجزء العلوي من مجمع غاز المداخن المخروطي عبارة عن مربع بأبعاد 900 مم * 900 مم * 900 مم.* تم تركيب لوح فولاذي 900 مم في المربع العلوي لتشكيل خلاط غاز المداخن.
• 2.16 أقصر طول لأنبوب العادم الفولاذ المقاوم للصدأ لا يقل عن 5000 مم، والقطر 400 مم، وكلا الطرفين مجهزان بأجهزة خلط غاز المداخن؛
• 2.17 يتمتع نظام عادم الدخان بقدرة كافية لجمع كل غاز المداخن المتولد في اختبار الاحتراق، وحجم عادم المروحة قابل للتعديل بشكل مستمر، ولا تقل سعة عادم الدخان عن 8000 م 3 / ساعة؛
• 2.18 مروحة العادم عبارة عن مروحة طرد مركزي، والخزان الداخلي مصنوع من الفولاذ المقاوم للصدأ، ودرجة الحرارة لا تقل عن 300 درجة، ويتم استخدام مروحة تحويل التردد لضبط السرعة؛

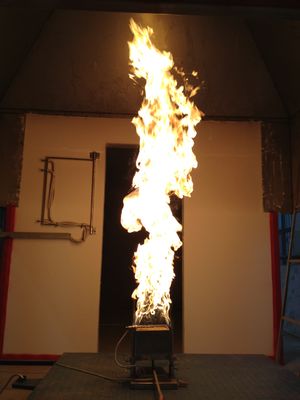

• 2.19 يعتمد إشعال موقد الرمل على طريقة الإشعال السطحي، ولا يستخدم الإشعال بالشرارة وطرق الإشعال الأخرى ذات معدل نجاح الإشعال المنخفض.
• 2.20 وحدة التحكم في التدفق الشامل المستوردة، النطاق هو 0g/s-7g/s، ودقة القراءة لا تقل عن 1.5%، والحد الأقصى لطاقة الإخراج 300KW؛
• 2.21 يحتوي الأنبوب الذي يبلغ طوله 500 مم على ثلاث مزدوجات حرارية مدمجة، ويكون موضع تركيب المزدوجات الحرارية على بعد 400 مم على الأقل من المجمع؛
• 2.22 تم تجهيز خط الأنابيب الذي يبلغ طوله 2155 مم في منطقة القياس الشامل بمسبار ضغط وثلاثة مزدوجات حرارية وجهاز مسبار لأخذ عينات الغاز؛
• 2.23 يجب أن يكون نظام أخذ عينات غاز المداخن، الذي يتكون من مرشحات السخام، والمصائد الباردة، وأعمدة التجفيف، والمضخات، ومنظمات سوائل النفايات، قادرًا على ضمان الجمع الفعال لعينات غاز المداخن وإزالة سوائل النفايات؛
• 2.24 مضخة الحجاب الحاجز المستوردة، معدل التدفق: 33 لتر / دقيقة، الفراغ: 700 ㎜ زئبق، الضغط: 2.5 بار؛
• 2.25 رأس الفلتر لمرشح السخام الأمريكي PARKER مصنوع من مادة PTFE الصلبة، مع مادة مرشح PTFE 0.5um بالداخل؛
• 2.26 رأس الفلتر الخاص بمرشح الرطوبة مصنوع من مادة PTFE الصلبة، ويمكن تصريف السائل السفلي من خلال المصيدة؛
• 2.27 مكثف من نوع الضاغط، قدرة التبريد 320 كيلو جول/ساعة، ثبات نقطة الندى 0.1 درجة، تغيير ثابت لنقطة الندى 0.1 كيلو، درجة الحماية IP20؛
• 2.28 مقياس دوار مستورد بمدى 0-1 لتر/دقيقة.
• 2.29 ثلاث مزدوجات حرارية من أوميغا، جميعها عبارة عن مزدوجات حرارية معزولة ومدرعة بقطر 0.5 مم.يجب أن تكون نقاط الاتصال موجودة على قوس دائري نصف قطره (87±5) ملم من المحور، وبزاوية مضمنة قدرها 120 درجة؛
• 2.30 يتم توصيل مجموعتين من المجسات ثنائية الاتجاه بأجهزة استشعار ضغط مستوردة بمدى لا يقل عن (0-100) Pa ودقة ± 2Pa.وقت الاستجابة لمخرج 90% من مستشعر الضغط هو 1 ثانية على الأكثر؛
• 2.31 يتم توصيل مسبار أخذ عينات الغاز بمنظم الغاز ومحلل غاز مدخل O2 و CO2.دقة محلل الأكسجين هي 0.02%، وزمن الاستجابة لا يزيد عن 12 ثانية؛
• 2.32 يجب أن يكون محلل الأكسجين المستورد من النوع البارامغناطيسي ويمكنه قياس ما لا يقل عن 16%-21%(V/V) 02. يجب ألا يتجاوز وقت استجابة محلل الأكسجين 12 ثانية.في غضون 30 دقيقة، لا يزيد انحراف وضوضاء المحلل عن 100×10-6.ينبغي أن يكون لإخراج المحلل إلى نظام الحصول على البيانات دقة قصوى تبلغ 100×10-6؛
• 2.33 يجب أن يكون محلل ثاني أكسيد الكربون المستورد من نوع الأشعة تحت الحمراء ويمكنه قياس ثاني أكسيد الكربون بتركيز لا يقل عن 0%-10%، ويجب أن تكون خطية المحلل 1% على الأقل من النطاق الكامل.يجب ألا يتجاوز زمن استجابة المحلل 12 ثانية.ينبغي أن يكون لإخراج المحلل إلى نظام الحصول على البيانات دقة قصوى تبلغ 100×10-6؛
• 2.34 نظام التوهين البصري هو من النوع الخفيف المتوهج، يتم تركيبه على الأنبوب الجانبي لأنبوب عادم الدخان مع وصلة مرنة ويتضمن الأجهزة التالية:
• 2.35 المصباح هو مصباح متوهج ويستخدم عند درجة حرارة اللون (2900±100)K.مصدر الطاقة هو تيار مباشر مستقر، ونطاق التقلب الحالي ضمن ±0.5% (بما في ذلك درجة الحرارة والاستقرار على المدى القصير والطويل)؛
• 2.36 نظام العدسات، يستخدم لتركيز الضوء في شعاع متوازي يبلغ قطره 20 مم على الأقل.يجب أن تكون فتحة انبعاث الضوء للخلية الكهروضوئية موجودة عند النقطة البؤرية للعدسة أمامها، ويجب أن يعتمد قطرها (d) على البعد البؤري (f) للعدسة بحيث يكون d/f أقل من 0.04 ;
• 2.37 كاشف ومسبار الثنائي الضوئي السيليكوني المستورد، تتمتع غرفة الكشف الكهروضوئية بثبات خطي بنسبة 0.1%، ونطاق قياس 10 بت، واستجابة التوزيع الطيفي للثنائي الضوئي السيليكوني متوافقة مع CIE (منحنى الإضاءة)، ويمكن تحقيق الوظيفة القياسية V(γ) في دقة لا تقل عن ±5%؛
• 38.2 يجب ألا يتجاوز زمن الاستجابة بنسبة 90% لنظام التوهين البصري 3 ثوانٍ؛
• 2.39 نظام الحصول على البيانات (يستخدم لتسجيل البيانات تلقائيًا)، بالنسبة لـ O2 وCO2، تكون الدقة 100 × 10-6 (0.01٪) على الأقل، لقياس درجة الحرارة، تكون الدقة 0.5 درجة مئوية، لجميع الأدوات الأخرى، الجهاز ممتلئ تمامًا -مقياس قيمة الإخراج 0.1% من 0.1S للوقت.اعتماد وحدة الاستحواذ الخاصة بتايوان Advantech؛
• 2.40 يقوم نظام الحصول على البيانات بتسجيل وتخزين القيم التالية ذات الصلة كل 3 ثوانٍ على الأقل:
• الوقت، ق؛
• معدل التدفق الشامل لغاز البروبان الذي يمر عبر الموقد، ملجم/ثانية؛
• فرق الضغط للمسبار ثنائي الاتجاه، Pa؛
• تركيز O2، (V أكسجين / هواء V)٪؛
• تركيز ثاني أكسيد الكربون، (ثاني أكسيد الكربون V/الهواء V)٪؛
• قيمة درجة الحرارة ثلاثية النقاط لمنطقة القياس الشاملة، K.
• 2.41 برنامج اختبار قياسي، بما في ذلك معايرة أجهزة الاستشعار المختلفة ومعايرة النظام وواجهة البرنامج للتعليمات الفنية.
• ما هي السعرات الحرارية المستخدمة؟
• يتم استخدام السعرات الحرارية لقياس الحجم والحرارة المنتجة خلال فترة زمنية معينة.يتم تمرير التدفق عبر خزان مملوء جزئيًا بالماء تكون قدرته الحرارية ووزنه معروفين قبل بداية التجربة.
