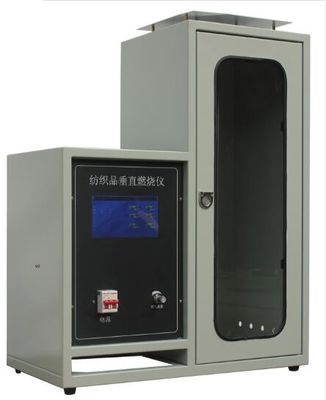

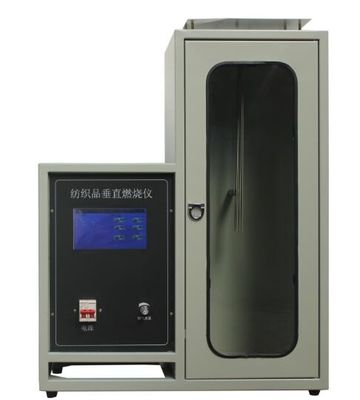

معدات اختبار النسيج شاشة تعمل باللمس التحكم النسيج الموقد العمودي

شاشة تعمل باللمس التحكم في المنسوجات عمودي الموقد

طلب

المعدات مناسبة لجميع أنواع الأقمشة ومنتجاتها مثل شبكات الأمان ، والملابس الواقية ، وأحزمة الأمان ، وما إلى ذلك ، وتطبق أخيرًا على طريقة اختبار أداء الاحتراق للجانب الرأسي من النسيج كما هو محدد في GB5455-2014 .

المعايير الفنية

1. شاشة تعمل باللمس / تحكم
2. المعدات مقسمة إلى جزئين: جزء التحكم وصندوق الاحتراق.حجم صندوق الاحتراق هو 330 * 330 * 765 مم.
3. الجزء الأمامي من صندوق الاحتراق عبارة عن باب مراقبة من الزجاج المقسّى
4. يتم توزيع الجزء العلوي من الصندوق بالتساوي مع 16 فتحة عادم ، والقطر الداخلي 12.5mm.يوجد 6 فتحات للعادم على جانبي صندوق الاحتراق ، والقطر الداخلي 12.5 مم.
5. الجزء العلوي من الصندوق متصل بالأعلى
6. يتم توفير الجزء العلوي من الصندوق مع دعامة ، ويقع الجزء السفلي من مشبك النموذج 17 مم فوق أعلى نقطة في فوهة المشعل.
7. القطر الداخلي لفوهة المشعل هو 11mm ، والرأس والخط العمودي بزاوية 25 درجة.وقت الاشتعال: دقيقة حتى 0.05 ثانية
8. مصدر الغاز: غاز البروبان أو البيوتان أو البروبان / البيوتان المختلط من الدرجة الصناعية ، باستخدام غاز الميثان بنقاوة لا تقل عن 97٪ عند معالجة العينة مسبقًا وفقًا للمعيار 7.3.
9. حجم العينة: 300 * 89 ملم ، خمسة أفقي وعمودي
10. درجة الحرارة المحيطة: -10 درجة مئوية ~ 30 درجة مئوية
11. التيار الكهربائي والجهد: 220V ± 10٪ 50HZ الطاقة أقل من 100W
12. وقت اللهب الموقد بنسن 0-99M99S ، يمكن ضبطه بشكل تعسفي ، الدقة ± 0.01 ثانية
13. يو يان ، وقت الشفق: الأطول 0-99M99S
14. موقد بنسن إرتفاع اللهب الأزرق: 15mm-175mm يمكن تعديله بحرية ، مع مقياس إرتفاع اللهب
15. يمكن ضبط الإشعال التلقائي لموقد بنسن ، والتوقيت التلقائي ، ووقت الإشعال بشكل تعسفي (يمكن ضبطه مسبقًا)
16. المعلمات المتعلقة بشاشة اللمس:
أ.الحجم: 7 بوصات حجم العرض الفعال الطول 15.5 سم العرض 8.6 سم ؛
ب.القرار: 800 * 480
ج.واجهة الاتصال RS232 ، 3.3V CMOS أو TTL ، وضع المنفذ التسلسلي
د.سعة التخزين: 1 جرام
ه.استخدم شاشة عرض تشغيل FPGA للأجهزة النقية ، وقت بدء التشغيل "صفر" ، وتشغيل الطاقة
F.باستخدام بنية M3 + FPGA ، يكون M3 مسؤولاً عن تحليل التعليمات ، وتركز FPGA على شاشة TFT ، وتقود السرعة والموثوقية نفس المخطط
ز.تتبنى وحدة التحكم الرئيسية معالجًا منخفض الطاقة وتدخل تلقائيًا في وضع توفير الطاقة.

مزايا المنتج
المنسوجات الموقد العمودي النسيج الأفقي الموقد العمودي النسيج الأفقي الموقد العمودي النسيج الأفقي الموقد الرأسي
1. شاشة تعمل باللمس / تحكم
2. المعدات مقسمة إلى جزئين: جزء التحكم وصندوق الاحتراق.حجم صندوق الاحتراق هو 330 * 330 * 765 مم.
3. الجزء الأمامي من صندوق الاحتراق عبارة عن باب مراقبة من الزجاج المقسّى
4. يتم توزيع الجزء العلوي من الصندوق بالتساوي مع 16 فتحة عادم ، والقطر الداخلي 12.5mm.يوجد 6 فتحات للعادم على جانبي صندوق الاحتراق ، والقطر الداخلي 12.5 مم.
5. الجزء العلوي من الصندوق متصل بالأعلى
6. يتم توفير الجزء العلوي من الصندوق مع دعامة ، ويقع الجزء السفلي من مشبك النموذج 17 مم فوق أعلى نقطة في فوهة المشعل.
7. القطر الداخلي لفوهة المشعل هو 11mm ، والرأس والخط العمودي بزاوية 25 درجة.وقت الاشتعال: دقيقة حتى 0.05 ثانية
