آلة اختبار قوة إدخال الكابل والشاحن واستخراجه

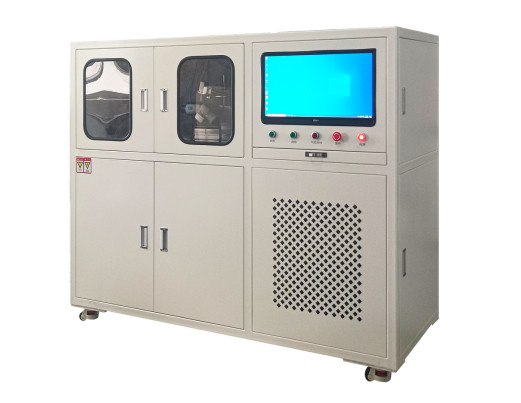

مقدمة الآلة

تم تصميم هذه الآلة أساسا للكشف عن مجموعة من قوة الإدراج وقوة السحب على خط تجميع بندقية الشحن. التصميم الأفقي لهذه الآلة يحاكي وضع استخدام المستخدم:مقعد الشحن ثابت، ويقوم بندقية الشحن بإجراء الاختبار بسرعة معينة للكشف عن قوة إدخال وسحب بندقية الشحن.عملية بسيطة ومريحة، ويمكن تخزين جميع البيانات (ظروف الاختبار ، منحنى التشغيل ، منحنى الحياة ، تقرير التفتيش ---- ، الخ) ،يمكن للآلة تعيين قوة إدخال وقوة سحب الحدود العليا والسفلية لمجموعة القوة، القوة المقاسة خارج النطاق يمكن أن إخراج الإنذار. هو سعر شامل هو قوي نسبيا لشحن بندقية جهاز اختبار خط التجميع.

غالبًا ما تستخدم الآلة في: اختبار إدخال بندقية الشحن واستخراج مركبات الطاقة الجديدة ، والمركبات الكهربائية البحتة ، والمركبات الهجينة.

إجراءات الاختبار

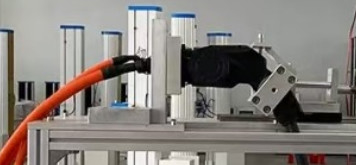

هذه الآلة مناسبة للكشف عن قوة إدخال الإنتاج الضخم والسحب. عندما يتم إدخال بندقية الشحن في مفتاح آلة الاختبار ، تبدأ الآلة في الاختبار:تسير الاسطوانة، يتحرك نحو بندقية الشحن لدفع القفل ، بحيث يكون القفل في حالة استرخاء ، بحيث لا يتلف القفل أثناء قوة سحب الاختبار.عمل المسمار آلة الاختبار يجعل بندقية الشحن تتحرك في مقعد الشحن، ويتم تسجيل منحنى سفر القوة التي تم تشكيلها ، وتسجيل قيمة قوة الإدراج والقوة السحب تلقائيًا. بعد الانتهاء من الاختبار ، يتم حفظ البيانات تلقائيًا.,ثم تتحرك الأسطوانة، وتعود، وتأخذ بندقية الشحن، ويتم اختبار المنتج.

المعلم التقني

نوع حمولة الاختبار 2kgf، 5kgf، 20kgf، 50kgf (اختر واحد)

الحد الأدنى للدقة 001

الحد الأدنى لحمل الشاشة 0.1gf، 1gf، 10gf

دقة الحمل 0.2%FS

الحد الأدنى لمسافة ضبط دقيقة 0.01mm

نطاق قياس القوة الفعالة 0.4%-100%

خطأ قوة الاختبار في حدود ± 1٪ من القيمة المشار إليها

نطاق سرعة الاختبار 0-300mm/min

دقة السرعة ± 1%

دقة قوة الاختبار القصوى ± 1/100000 (دقة ثابتة في جميع أنحاء)

وحدة قيمة القوة Kg، N، lb، g، KN

وحدة النزوح mm، cm، في

الحماية من الإفراط الحماية التلقائية أكثر من 10٪ من الحمولة القصوى

حماية الحدود الإلكترونية لأجهزة السلامة

الأبعاد 1200 × 600 × 1600 مم

وزن الجهاز 200 كجم
