| الاسم التجاري: | SKYLINE |
| رقم النموذج: | إس إل-T07I |
| مو: | 1 وحدة |
| سعر: | negotiated |
| شروط الدفع: | ويسترن يونيون، / تي تي، موني جرام |
| القدرة على التوريد: | 1 قطعة / الشهر |

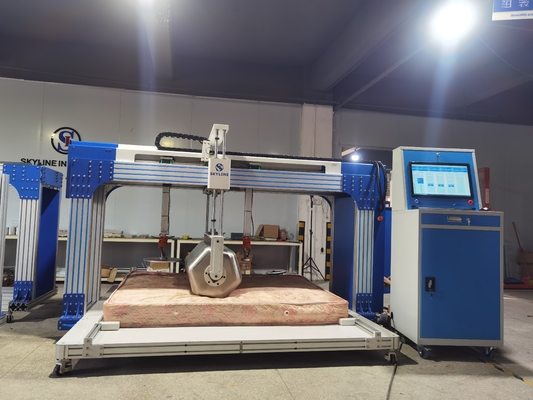

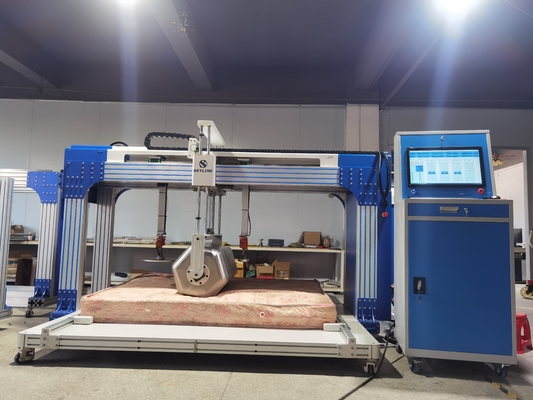

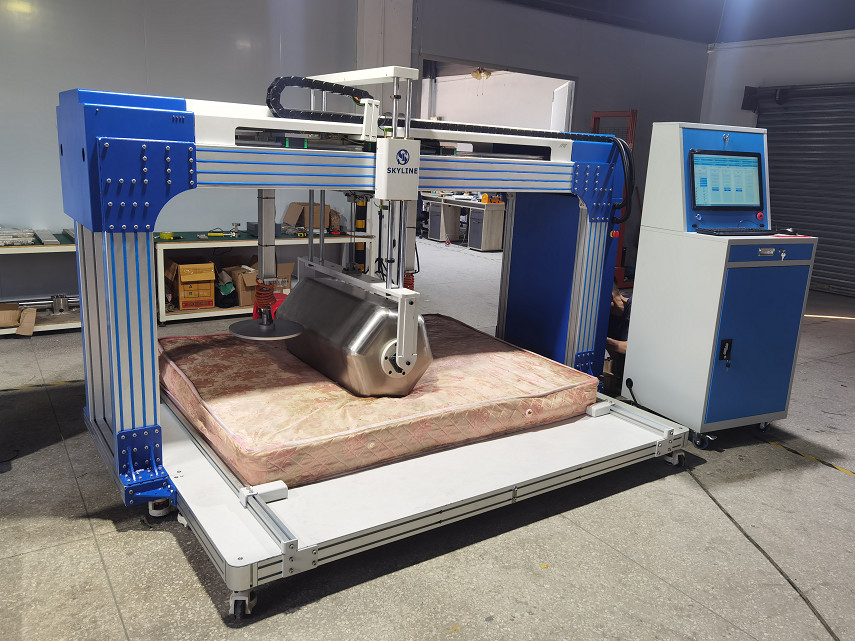

تحدد هذه الآلة اختبار متانة المراتب متانة وقسوة أي نوع من وحدات المراتب والعوارض عن طريق محاكاة ظروف الاستخدام الطويل الأجل.مناسبة لاختبار المراتب ذات الينابيع المربعة، المراتب ذات الينابيع الداخلية، ومراتب البولي يوريثان.
EN1957، ASTM F1566، QB/T1952-2، GB/T26706
| المعلم | المواصفات |
|---|---|
| السعة | جهاز استشعار 2kN*1 |
| محرك الخدمة | 0.4كيلوواط*2، 1.5كيلوواط*1 |
| مسار الأسطوانة | السباق 500 ملم، الحد الأقصى للدفع 1.39kN |
| وضع التحكم | شاشة لمسة PLC و LCD |
| سرعة الاختبار | 10×20 مرة/دقيقة (GB/EN 16±2 مرة/دقيقة، ASTM 20 مرة/دقيقة MAX) |
| مسار التدحرج | 250 ملم متداول يساراً و يميناً من المركز. المسافة الإجمالية للتداول من المركز إذا كان 70٪ من الفراش، و الحد الأقصى هو 965 ملم. |
| محرك التدحرج | محرك سيرفو مع محرك حزام متزامن |
| دقة الكاشف | دقة الانحراف: ±0.1mm؛ دقة التحميل ±0.1N (0.1-480N) |
| عجلة | GB/EN أسطوانة مستديرة: 140kg، طول 1000mm، قطر 300mm، R20mm. |
| اختبار تعب التدحرج | GB/EN أسطوانة مستديرة: 30000 دورة |
| اختبار متانة حافة السرير | سعة 1000N، دورات الاختبار 5000 |
| الحجم الأقصى للفرشاة | 2200x2000x400ملم (L*W*H) |
| إمدادات الطاقة | 1 ′′ AC 220V 50Hz |
| مصدر الهواء | ≥6kg/cm2 |
| البنود الرئيسية للاختبار | اختبار تعب التدحرج، اختبار الصلابة، اختبار فقدان الارتفاع |
| مكون | معيار GB/EN | معيار ASTM |
|---|---|---|
| عجلة | أسطوانة مستديرة: 140kg، الطول 1000mm، قطر 300mm، R20mm | البرميل السادس الأطراف: 109 كجم، الطول 36 ± 3 بوصة (915 ± 75 مم) |
| اختبار تعب التدحرج | 30000 دورة | 100000 دورة |
| الحجم الأقصى للفرشاة | 2.2m × 2.5m | |
| سرعة الاختبار | 0-20r/min | |
| طريقة التحكم | شاشة لمسة PLC + | |
| البعد | 3000ملم × 1510ملم × 2010ملم | |
| القوة | AC220V±10٪، 50/60Hz، مرحلة واحدة | |
| ملحقات | برميل هيكساجونال واحد، وزن الاسطوانة | |
| المعلم | معيار EN1957 | معيار ASTM F1566 |
|---|---|---|
| لوحة التحميل | قطر 355 ملم، نصف قطر انحناء كروية 800 ملم نصف قطر انحناء الحافة الأمامية 20 ملم | 344 +/-5 ملم قطر، نصف قطر 1 ملم الحافة السفلية |
| سرعة التحميل | 20 ~ 300 ملم/دقيقة | |
| إجراء الاختبار | 500ملم | |
| السعة | 200 كجم | |
| المعلم | المواصفات |
|---|---|
| قدرة حمولة الاختبار | 1000N |
| دورة الاختبار | 5000 |
| طريقة القيادة | أسطوانة الهواء |
| وقت الإنتظار | الحفاظ على (3+/-1) |
1الفولاذ المقاوم للصدأ / أدوات النيلون
لن تتأثر بالتغيرات المناخية، مما يمنع العفن أو الشقوق الجافة.
2محرك الأسطوانة الكهربائية
قيمة أعلى، تشغيل أكثر هدوءاً، أداء أفضل، دقة أعلى، ونتائج اختبار أكثر دقة.
3حماية ضغط الزيت
تطبيق زيت التشحيم تلقائيًا على المسار ، مما يقلل من التآكل الميكانيكي. يطيل عمر الآلة دون صيانة يدوية.
4نظام التبريد بالهواء
تبريد الجهاز أثناء التشغيل ، مما يمنع الإفراط في الحرارة أثناء اختبارات المتانة طويلة الأجل. يضمن أداء الجهاز ويمدد عمر الخدمة.
5السلكية عالية السرعة
الأسلاك المرنة للغاية مناسبة للعمل طويل الأجل عالية السرعة، والحد من شيخوخة الدائرة ومشاكل اتصال سيئة.
