I. لمحة عامة عن اختبار صمود التبديل

تم تصميم هذا الاختبار وفقاً للأحكام المقابلة من GB2099.1، GB174651، GB150921، ويستخدم لاختبار معدات اختبار عمر منتجات التبديل للاستخدامات المنزلية والمماثلة.

ويتم توصيلها إلى صندوق الحمولة لاختبار العمر الكهربائي للشاشات والمقبضات والربطات ومفاتيح الأجهزة.

من الضروري اختبار المعدات لمراقبة الجودة والتفتيش على الجودة من قبل قسم فحص الجودة لمصنعي الملحقات الكهربائية والأجهزة المنزلية.

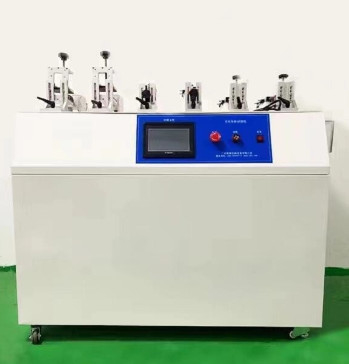

البناء

جهاز اختبار عمر المفتاح والمفتاح يعتمد الأسطوانة للقيام بالطاقة، ودفع مجموعة المنزلق مع مصعد المفتاح لجعل الحركة الخطية المتبادلة،حتى تتم عملية التبديليتم التحكم في تردد عمله ووقت التشغيل / الإيقاف بواسطة PLC (المتحكم قابل للبرمجة) وشاشة اللمس ، والتي من السهل تشغيلها وموثوق بها للتحكم.

المعلمات التقنية الرئيسية

1عدد مواد الاختبار: ست محطات، بما في ذلك محطة واحدة أو محطتين اختبار مفتاح الدوار، محطة ثلاثة أو أربع محطات اختبار مفتاح الدوار، وخمس أو ست محطات اختبار مفتاح الضغط.

2سرعة الاختبار: زر التبديل: 5 ~ 60 مرة / دقيقة قابلة للتعديل ؛ مفتاح الدوران 1 ~ 10 مرات / دقيقة قابلة للتعديل (ملاحظة: مرة واحدة للدورة المتبادلة).

3عدد الاختبارات: 1 ~ 999999 مرة يمكن تعيينها.

4وقت التشغيل: 0 ~ 999.9 ثانية (دقائق) قابلة للتعديل.

5وقت الفصل: 0 ~ 999.9 ثانية (دقائق) قابلة للتعديل

6سرعة الدوران: 5 ° ~ 360 ° / S يمكن تعيينها

7زاوية الدوران: 5 ° ~ 7200 ° يمكن تعيينها

8عدد المكابح: 1 ~ 10 مكابح يمكن تعيينها

9وضع الدوران: الدوران على طول عقارب الساعة، محرك خطوة تحديد الموقع الدقيق

10مصدر الطاقة: AC220V / 50Hz.

11بيئة الاستخدام: درجة حرارة 0 ~ 40 °C ، الرطوبة النسبية ≤ 85٪ ، لا يوجد هزات عنيفة ، صدمات ، اهتزازات ، وأماكن هوائية غير متآكلة.

IV واجهة الاختبار

يستخدم نظام التحكم شاشة تعمل باللمس. عند اختيار الوظائف وتعيين المعلمات، ببساطة اضغط على الزر لهذا الخيار الوظيفي بإصبعك وفقا للتعليمات الموجودة على الشاشة،ولا تضغط بقوة لتجنب تدمير فيلم الشاشة.

المحطة 1 ادخلوا واجهة الاختبار المحطة 1

محطات العمل الأخرى هي نفس محطة عمل واحدة

1.الشاشة المفتوحة

الصورة 1

2اختبار المفتاح الدواري (المحطة 1 أو المحطة 2)

                                                              الصورة 2

(1) عدد الاختبارات: يظهر عدد المرات الفعلية التي تم فيها اختبار كل محطة، والصندوق الأحمر هو عدد الإعدادات.

(2) فترة زمن التروس: يمكن تعيين فترة زمن ضبط التروس 0-99.9S.

(3) زاوية الاختبار: 5° ~ 360° يمكن تعيينها

(4) تعيين المعدات: تعيين عدد معدات العينة

(5) سرعة الاختبار: 5° ~ 360° / S يمكن تعيينها

(6) حالة التشغيل: يلمع عند الاختبار ، لا يلمع عند التوقف.

(7) خيارات التعرف: نعم ينشأ الإنذار عندما ينتج المنتج عطلاً طويلاً أو انقطاعاً طويلاًلا لا يكتشف النتيجة الجيدة أو السيئة للعينة ويتوقف عند الوصول إلى عدد الاختبارات.

(8) البدء: بدء كل مفتاح عند الضغط

(9) التوقف: توقف اختبار مفتاح البيت عند الضغط عليه.

(10) صافي: صافي عدد الاختبارات لمفتاح البيت.

(11) إطلاق الإنذار: عندما يحدث الإنذار، اضغط على هذا الزر لإيقاف الإنذار.

تأكيد المنشأ: بعد ضبط مصدر العينة يدوياً، اضغط على تأكيد المنشأ لبدء، لا تؤكد المصدر لا يمكن أن تبدأ، لحماية مفتاح العينة.

3.اختبار مفتاح الدوار ومفتاح زر الضغط ((المحطة 3-6)

الصورة 3

(1) عدد الاختبارات: يظهر عدد الاختبارات الفعلي في كل محطة، مربع أحمر هو الرقم المحدد.

(2) وقت التشغيل: حدد/عرض وقت تشغيل كل محطة أثناء الاختبار.

(3) تعيين السباق: تعيين مسار عصا السحب: 0-50MM يمكن تعيين

(4) وقت الفصل: حدد/عرض وقت الفصل لكل محطة خلال الاختبار.

(5) ضبط السرعة: 0-100MM/S يمكن تعيينها

(6) حالة التشغيل: يلمع عند الاختبار ، لا يلمع عند التوقف

(7) خيارات التعرف: نعم يحدث الإنذار عندما ينتج المنتج عيبًا طويلًا أو توقفًا طويلًا لا لا اكتشاف جيد أو سيئ للعينة ، توقف عند الوصول إلى عدد الاختبارات

(8) بدء: بدء كل مفتاح عند الضغط

(9) توقف: توقف اختبار مفتاح البيت عند الضغط عليه.

(10) واضح: مسح بيانات الاختبار من مفتاح البيت.

(11) إطلاق الإنذار: اضغط على هذا الزر لإطلاق الإنذار عند حدوثه.

V. طريقة العمل

1. تثبيت مفتاح الدوران

تثبيت العينة: قم أولاً بتثبيت المفتاح الدواري للدوران إلى الموقف الأولي، ثم قم بتثبيت المفتاح الدواري على الجهاز الصحيح.ومن ثم إصلاح الرأس الدوار على شاك مع قبضة يدية خاصة (انظر الصورة أدناه)

2. تركيب مفتاح المفاتيح

تركيب مفاتيح المفتاح/المفتاح بشكل وثيق في الأجهزة وتعديل الموقف صعودا وهبوطا ويسارا ويمنا

3.طريقة الاختبار

(1) تثبيت العينة وتعديل الموقف، وتوجيهها يدويا بحيث يمكن تشغيل المفتاح تحت الاختبار وإيقاف تشغيله بشكل طبيعي.

(2) تعيين جميع معايير الاختبار وفقا لمتطلبات الاختبار.

(3) اختبار دون الكشف عن الجيد أو السيئ من العينة، واختيار أي تحديد، وتوقف بعد الوصول إلى عدد محدد من المرات.

(4) اكتشاف الجيد أو السيئ من العينة خلال الاختبار، وضع العينة على محطة الحمل واختيار أن يكون التعرف.

(5) اضغط على مفتاح "بدء" ، يبدأ الاختبار ، اضغط على مفتاح "توقف" ، يتوقف الاختبار. عندما يصل الاختبار إلى عدد محدد مسبقًا من المرات ، يتوقف الاختبار تلقائيًا ، اضغط على "صفر" لتصفر بيانات الاختبار.

(6) بعد الاختبار، اغلق الطاقة.

سلكية التبديل والحمل

VI. التحذيرات

1يجب تنظيف الجهاز بشكل متكرر.

2أثناء العمل ، تجنب حجب حركة الأجزاء المتحركة بشكل مصطنع.

القذيفة يجب أن تكون أرضية

1يجب تنظيف الجهاز بشكل متكرر.

2أثناء العمل ، تجنب حجب حركة الأجزاء المتحركة بشكل مصطنع.

القذيفة يجب أن تكون أرضية
