مكان المنشأ: | الصين |
اسم العلامة التجارية: | Skyline |
إصدار الشهادات: | ISO |
رقم الموديل: | اختبار البطارية |
الحد الأدنى لكمية: | وحدة 1 |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | حالة بوليوود |
وقت التسليم: | 15 يوم عمل |
شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 1 قطعة شهريا |
مدخل الطاقة: | AC380V ± 10٪ 50/60 ± 5 هرتز | مقاومة المدخلات: | ≥1MΩ |
---|---|---|---|
المدخلات الحالية: | 607.8 أ / فاز | ضوضاء: | ≤ 75 ديسيبل |
إدخال أسلاك الطاقة: | ثلاث مراحل أربع أسلاك | نطاق درجة حرارة العمل: | 25 ℃ ± 10 (دقة مضمونة) |
الكفاءة الكلية (الحد الأقصى): | 94٪ | نوع وحدة التحكم في الطاقة: | IGBT |
تسليط الضوء: | معدات اختبار مختبر IGBT,معدات اختبار معمل 600 فولت,معدات اختبار بطارية 300A |

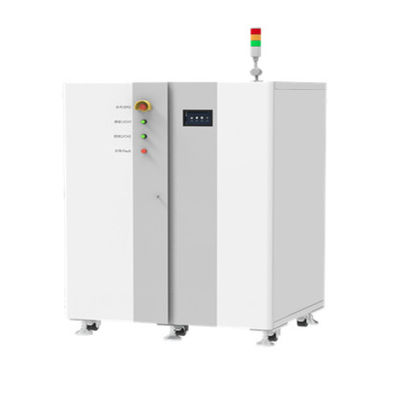

نظام اختبار البطارية
اختبار محاكاة بطارية الطاقة ، اختبار المعدل ؛
اختبار دورة الحياة ؛
الكشف عن الطاقة والسعة والطاقة ؛
المطابقة الافتراضية لحزم بطاريات الطاقة: تركيب منحنى الشحن والتفريغ ، وكشف وتقييم اتساق البطارية ؛
كشف قدرة الشحن والتفريغ عالية السرعة ؛
بطارية الطاقة ، كشف وحدة سلسلة بطارية تخزين الطاقة: الجهد المونومر ، مراقبة درجة حرارة المونومر (معدات الجهد العالي).
منصة عالية الأداء للكشف عن تفريغ الشحن تم تطويرها خصيصًا لوحدات البطاريات عالية الكثافة (الحزم).
تصميم عزل تردد الطاقة ، جنبًا إلى جنب مع انجراف درجة الحرارة المنخفضة ، والأداء العالي متعدد القنوات 24 بت
رقاقة التحويل التناظري إلى الرقمي ADC ، دقة الحالة المستقرة أعلى من المعدات التقليدية.
يتمتع النظام بكثافة طاقة عالية وتكامل متعدد القنوات ووظائف استعادة الطاقة.
تشغيل HMI ، معايرة تلقائية ذكية بمفتاح واحد.
مجموعة متنوعة من القدرة على التكيف مع BMS ، ودعم الشحن والتفريغ من نفس / منفذ مختلف ، ودعم مخطط الترحيل / MOSBMS ؛دعم توسع اتصالات CAN و RS485 المستقل ؛دعم وظيفة تكوين DBC.
يتم تحقيق التحكم عن بعد للكمبيوتر المضيف من خلال Ethernet ، والتي يمكنها تحقيق الاتصال المتوازي للقنوات ، ودعم محاكاة النبض وحالة العمل.
تصميم واجهة التفاعل بين الإنسان والحاسوب ، وظائف النظام بسيطة وسهلة التشغيل ؛دعم عدد من الإعدادات المخصصة ؛مزود بخدمة التذكير التلقائي للمعايرة الدورية.
نظام الكشف عن الوحدة النمطية والحزمة عبارة عن جهاز شحن وتفريغ عالي الدقة تم تطويره خصيصًا لاختبار حزمة البطارية عالية الطاقة.تتميز بخصائص سرعة الاستجابة الديناميكية العالية ، الدقة العالية المستقرة ، التكوين المرن للقنوات المتعددة ، إلخ. إنها تدعم اختبار النبض ، اختبار دورة الحياة ، اختبار محاكاة الوضع الصناعي.يحتوي النظام على وظائف إدخال واستعادة طاقة متعددة القنوات ، والتي يمكن أن توفر الكثير من استهلاك الطاقة أثناء عملية الشحن والتفريغ ؛إنها تعتمد طوبولوجيا تحويل تيار مستمر ثنائي الاتجاه عالي التردد ، جنبًا إلى جنب مع شريحة تحويل AD عالية الأداء متعددة القنوات 24 بت ، دقة أخذ العينات أعلى من المعدات التقليدية أحادية النطاق.
يتبنى النظام بأكمله تصميمًا معماريًا ثلاثي الطبقات (طبقة نظام الطاقة ، وطبقة المراقبة المركزية ، وطبقة التفاعل عن بُعد) ، وكل طبقة مستقلة عن بعضها البعض وتؤدي واجباتها الخاصة لضمان التشغيل الموثوق للنظام.
بناء وتحسين نموذج محاكاة MTALAB ؛
ضمان التصميم الأمثل لكل فهرس معلمة.
قمع بشكل فعال ذروة الرنين الناتجة عن مرشح LCL لضمان استقرار نظام الحلقة المغلقة.
ثلاث مراحل تصميم خط الصفر:اعتماد تصميم متقدم للخط الصفري ثلاثي الأطوار ، من خلال دائرة PFC للجسر ثلاثية الطور الناضجة والموثوقة ، يكون جهد الحافلة مستقرًا ، ويلبي احتياجات الاستجابة السريعة ؛
قوة عالية وتوافقيات منخفضة:عامل الطاقة ثنائي الاتجاه> 0.99 ، التوافقي المنخفض الحالي <5٪ ، مناسب لشبكات الطاقة القاسية المختلفة ، والعاكس متصل بالشبكة بشكل موثوق ؛
تصميم عزل التردد:من خلال محول عزل تردد الطاقة ، والعزل ثنائي الاتجاه ، وتدفق الطاقة في اتجاهين ، ومستقر وموثوق ؛
توافق قوي:توافق كهرومغناطيسي ممتاز ، الوحدة أكثر موثوقية وكفاءة.
اعتماد دائرة BUCK-BOOST:اعتماد دائرة BUCK-BOOST فعالة وموثوقة لتحقيق استجابة سريعة للشحن والتفريغ ؛
تصميم مرشح LCL عالي الأداء:جنبًا إلى جنب مع دائرة مرشح LCL عالية الأداء ، وتموج منخفض ، ودقة عالية ، وتحكم مستقل لكل قناة ، ودعم الاتصال المتوازي للقناة / الوحدة ؛
تلبية متطلبات الاختبار المختلفة:يدعم الهيكل التحول المرن ، ويمكن توسيعه ليكون متوافقًا مع منافذ الشحن والتفريغ المختلفة ، وتفريغ الضغط السلبي الصفري ، وتلبية احتياجات اختبار البطارية المختلفة.
قائمة ملحقات المعدات | ||
رقم سري | اسم | ملاحظة |
1 | خط الانتاج الحالي للقناة الرئيسية | 3 أمتار |
2 | خط أخذ عينات جهد القناة الرئيسية | 3 أمتار |
3 | السلك الحالي متصل بطرف البطارية | خط الأنف |
4 | خط أخذ عينات درجة حرارة القناة المساعدة | 3 م |
5 | سلك طاقة التيار المتردد | كابل بطول 3 أمتار |
6 | خط اتصال الشبكة | التكوين الميداني |
وظيفة تسجيل مقطع البيانات | |
تحتوي كل خطوة على شروط تسجيل مستقلة ، والتي يمكن ضبطها على 3 مراحل وفقًا للجهد | |
قاعدة البيانات | |
إدارة بيانات الاختبار مركزيًا باستخدام قاعدة بيانات MySQL | |
طريقة إخراج البيانات | |
EXCEL ، TXT ، الرسوم البيانية | |
نوع المنحنى | |
رسم قابل للتخصيص | |
طريقة اتصال الكمبيوتر المضيف | |
بناءً على بروتوكول TCP / IP | |
تمديد الشبكة | |
استنادًا إلى LAN ، شريحة شبكة مستقلة ، يتم تعيين تجمع IP وفقًا لعدد الأجهزة | |
معايرة | بما في ذلك برامج معايرة التيار والجهد |
الخادم | |
معالج i5 وما فوق بتردد أعلى من 2.4G وذاكرة أعلى من 8G نظام التشغيل Windows 10 Pro قرص النظام الصلب 500 جيجا أو أكثر مزود طاقة UPS (موصى به) تحول |
|
نظام برمجيات NEWARE | |
برنامج التحكم في اختبار العميل BTS 8.0.X برنامج تحليل البيانات BTSDA8.X |
|
واجهه المستخدم | |
منفذ الشبكة |
يعتمد نظام التركيب الكيميائي للكشف عن البطارية BTS على شبكة المكتب الأصلية ومنصة عمل أجهزة الكمبيوتر.من السهل جدًا تنفيذها ، والعملية بسيطة ، ويمكن للمستخدم تسجيل الدخول إلى النظام عن بُعد عبر الإنترنت لتحقيق عمليات مختلفة على الجهاز ؛باستخدام اتصال الشبكة وقاعدة بيانات SQL ، والتحكم المركزي في خزانات المعدات المتعددة المتصلة ، والإدارة المركزية والتحليل والإحصاءات لجميع البيانات.الشكل 4 هو مخطط نشر شبكة لجهاز كشف بطارية BTS.
درجة الحرارة | ||
نطاق درجة حرارة العمل | 25 ℃ ± 10 (دقة مضمونة) | |
مدى درجة حرارة التخزين | -20 ℃ ~ 50 ℃ | |
رطوبة | ||
نطاق الرطوبة النسبية لبيئة العمل | ≦ 70٪ رطوبة نسبية (بدون تكاثف) | |
الرطوبة النسبية لبيئة التخزين | ≦ 80٪ رطوبة نسبية (بدون تكاثف) | |
فئة الحماية | ||
IP20 |
المواصفات الفنية | ||
1. نموذج المعدات | ||
1. رمز المادة | 6002n-600V300A | |
2. معلومات القناة | ||
1. عدد القنوات | قنوات لكل رف | 2 |
2. القناة الرئيسية | ميزات القناة |
يعتمد مصدر التيار المستمر CC-CV ومصدر الجهد المستمر هيكل مزدوج مغلق الحلقة |
وضع التحكم في القناة | تحكم مستقل | |
القنوات على التوازي |
دعم ما يصل إلى 4 قنوات في نفس الوقت ، واختبارات النبض والتناظرية ليست كذلك مدعوم بعد اتصال متوازي |
|
3. مؤشرات المدخلات | ||
1. مدخلات الطاقة | AC380V ± 10٪ 50/60 ± 5 هرتز | |
2. معامل القدرة | ≥99٪ (حمولة كاملة) | |
3. THDi _ | ≤5٪ (حمولة كاملة) | |
4. مدخلات مقاومة | ≥1MΩ | |
5. مدخلات الطاقة | 400 كيلو واط | |
6. تيار الإدخال | 607.8 أ / فاز | |
7. الكفاءة الشاملة (الحد الأقصى) | 94٪ | |
8. الضوضاء | ≤ 75 ديسيبل | |
9. الكشف عن الجهد والتيار وأخذ العينات | اتصال بأربعة أسلاك (نفس المنفذ للشحن والتفريغ) | |
10. نوع وحدة التحكم في الطاقة | IGBT | |
11. إدخال أسلاك الطاقة | ثلاث مراحل أربع أسلاك | |
12. الحماية |
مضاد للاندفاع ، مضاد للجزيرة ، فوق وتحت التردد ، فوق وتحت الجهد ، حماية فقدان المرحلة ، إلخ. |
|
4. مؤشرات الأداء والأداء | ||
1. الجهد | نطاق القياس لكل قناة | الشحن: 0V ~ 600V |
التفريغ: 10V ~ 600V | ||
الحد الأدنى لجهد التفريغ | 10 فولت | |
الاحكام | ± 0.02٪ من FS | |
القرار | 24 بت | |
2. الحالي | نطاق القياس لكل قناة | 1.5 أمبير ~ 300 أمبير |
الدقة (المدى المستقل) | ± 0.05٪ من FS | |
تيار قطع الجهد المستمر | 300 مللي أمبير | |
القرار | 24 بت | |
3. القوة | قوة خرج قناة واحدة | 180 كيلو واط |
انتاج الطاقة من الجهاز كله |
360 كيلو واط | |
4. الوقت | وقت الاستجابة الحالي | ≤5 مللي ثانية |
وقت الانتقال الحالي | ≤10 مللي ثانية | |
أدنى وقت للخطوة | 0.1 ثانية _ _ | |
5. وضع الشحن والتفريغ | وضع الشحن والتفريغ |
شحن تيار مستمر ، شحن جهد ثابت ، تيار ثابت وشحن الجهد المستمر (الانتقال السلس من التيار المستمر إلى جهد ثابت ، مما يمنع ارتفاعات التيار والتيار الكبير من التأثير البطارية ، حماية البطارية) ، شحن مستمر للطاقة |
تفريغ تيار مستمر ، تفريغ جهد ثابت ، تفريغ مستمر للطاقة ، تصريف مستمر للمقاومة |
||
حد اقصى | الجهد ، التيار ، الوقت النسبي ، القدرة ، -V | |
6. خطوات محاكاة ظروف العمل | وضع الشحن | التيار ، الطاقة |
وضع التفريغ | التيار ، الطاقة | |
تبديل | دعم الشحن والتفريغ التبديل المستمر | |
حد اقصى | الوقت ، رقم الخط | |
تنزيل حجم البيانات | أقصى دعم لـ 1 مليون خط تنزيل | |
7. خطوة النبض | وضع الشحن | التيار ، الطاقة |
وضع التفريغ | التيار ، الطاقة | |
عرض النبضة الأدنى | 100 مللي ثانية | |
عدد البقول | يمكن لخطوة نبضة واحدة أن تدعم 32 نبضة مختلفة | |
التحويل المستمر لـ الشحن والتفريغ |
يمكن لخطوة نبضية واحدة أن تحقق التبديل المستمر من الشحن إلى التفريغ | |
اعتبارًا من الشروط | الجهد والوقت النسبي | |
8. اختبار المقاومة الداخلية DCIR DC | يدعم النقاط المخصصة لحساب DCIR | |
9. الحماية الأمنية | حماية البرمجيات | حماية بيانات انقطاع التيار الكهربائي |
مع وظيفة الاختبار حاليا | ||
يمكن ضبط شروط حماية السلامة وضبطها تشمل المعلمات: الحد الأدنى للجهد ، الحد الأعلى للجهد ، التيار الحد الأدنى ، الحد الأقصى الحالي ، وقت التأخير |
||
حماية الأجهزة |
حماية الاتصال العكسي ، حماية الجهد الزائد ، على الحماية الحالية ، الحماية من درجة الحرارة الزائدة ، إلخ. |
|
5. إدارة البيانات وتحليلها | ||
1. طريقة تحديد الخطوة | تحرير النموذج | |
2. سجل البيانات | حالة التسجيل | الحد الأدنى للفاصل الزمني: 10 مللي ثانية (100 مللي ثانية للوصول إلى القناة المساعدة) |
الحد الأدنى لفاصل الجهد: 1.2 فولت | ||
الحد الأدنى للفترة الحالية: 0.6A | ||
تردد قياسي | 100 هرتز (10 هرتز عند التوصيل بقناة مساعدة) | |
3. قاعدة البيانات | مع قاعدة بيانات MySQL | |
4. طريقة إخراج البيانات | اكسل ، TXT | |
5. نوع المنحنى | مؤامرة قابلة للتخصيص ، 4 محاور ص | |
6. مسح الباركود | دعم وظيفة مسح الباركود ، والتي يمكن تحقيقها عن طريق الرمز الشريطي للبطارية | |
إدارة وتتبع البيانات التاريخية | ||
6. طريقة الاتصال | ||
1. وضع الاتصال للكمبيوتر المضيف | بناءً على بروتوكول TCP / IP | |
2. واجهة الاتصال | إيثرنت | |
3. الباود الاتصالات معدل انخفاض الكمبيوتر |
عرض النطاق الترددي 1M | |
4. معدل البث بالباود الكمبيوتر المضيف | 10 م ~ 100 م تكيفية | |
5. طريقة الشبكات | قم بإعداد شبكة محلية من خلال المحولات وأجهزة التوجيه | |
6. توسيع الاتصالات (اختياري) |
دعم CAN ، اتصالات RS485 واتصالات BMS ، مع وظيفة تكوين DBC |
|
7. المتطلبات البيئية والحجم والوزن | ||
1. درجة حرارة العمل |
-10 ℃ ~ 40 ℃ (في حدود 25 ± 10 ℃ ، القياس الدقة مضمونة: انحراف الدقة 0.005٪ من FS / ℃) |
|
2. درجة حرارة التخزين | -20 ℃ ~ 50 ℃ | |
3. الرطوبة النسبية لبيئة العمل | ≤70٪ RH (بدون تكاثف) | |
4. الرطوبة النسبية لبيئة التخزين | ≤80٪ RH (بدون تكاثف) | |
5. حجم المعدات W * D * H | / | |
6. الوزن | / | |
7.AUXنظام الاختبار المساعد(اختياري) | ||
1. قناة مساعدة درجة الحرارة | نطاق درجة حرارة | الثرمستور: -30 ~ 120 ℃ |
الحرارية: -200 260 | ||
دقة درجة الحرارة | ± 1 ℃ (في حدود 2 متر من طول السلك) | |
قرار درجة الحرارة | 0.1 ℃ | |
2. قناة مساعدة الجهد | مجال الجهد الكهربائي | 0 فولت ~ 5 فولت |
دقة الجهد | ± 0.1٪ من FS | |
قرار الجهد | 0.1 مللي فولت | |
3. مقدمة إلى AUX |
يتم استخدامه بشكل أساسي لمراقبة درجة حرارة السطح وعلامات التبويب أثناء عملية اختبار البطارية. دقة الاختبار عالية ، ويمكن ربط بيانات الاختبار بالجهد الرئيسي والبيانات الحالية. في نفس الوقت ، يمكن استخدام درجة الحرارة المقاسة كظروف تحكم وحماية خطوات العملية. |
