مكان المنشأ: | الصين |
اسم العلامة التجارية: | Skyline |
رقم الموديل: | إس إل-U300-1 |
الحد الأدنى لكمية: | 1 |
---|---|
الأسعار: | $3000-6000 |
تفاصيل التغليف: | حالة الخشب الرقائقي |
وقت التسليم: | 15 يوم عمل |
شروط الدفع: | T / T ، L / C ، D / A ، D / P |
القدرة على العرض: | 20 مجموعة شهريا |
المحور X: | 100 ملم | المحور ص: | 100 ملم |
---|---|---|---|
تكبير: | 10 أضعاف ، 20 ضعفًا ، 50 ضعفًا ، 100 ضعف | القوة: | 10/220 فولت (تيار متردد). 50/60 هرتز، 400 وات |
دقة القياس: | (3+لتر/200)أم | ||
تسليط الضوء: | معدات بصرية ذات محور 100 ملم,المعدات البصرية لمحور x و y,x and y axis optical equipment |
التطبيقات و الغرض من الاختبار

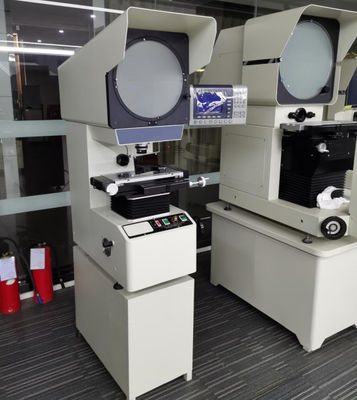

جودة النظام البصري لهذا المنتج ممتازة، والصورة من عدسة الهدف واضحة، والتكبير دقيق. تحت إضاءة الضوء المنقول،خطأ قياس الخطوط العريضة أقل من 0.08 ٪ ؛ يمكن أن يصل خطأ إشارة قياس الإحداثيات إلى (3 + L / 200) μM ؛ وهي مجهزة بطابعة صغيرة خاصة ومفتاح قدم ، وهو مريح للغاية لإخراج البيانات واختيار العينات.يمكن أن تكون صورة قطعة العمل صورة مستقيمة كاملة أو صورة مقلوبة. يستخدم جهاز رفع المحور Z لهذا المشروع طريقة نقل السكة الحديدية الموجهة ، مما يحسن من استقرار ودائمة جسم الطائرة. يحتوي المشروع على صور واضحة وتكبير دقيق.
المزايا
بالمقارنة مع المنتجات المماثلة ، جهاز عرض القياس الذي تنتجه شركتنا له الخصائص التالية:
1يمكن لهذه الأداة اكتشاف ملامح وشكل السطح بفعالية من مختلف قطع العمل المعقدة، مثل: القوالب، قطع الطابع، الكام، تدوير المسامير، المكبرات،أدوات صناعة الحوائط والآليات الأخرى، سكاكين وأجزاء، فضلا عن المحطات، وساعات، والصلب
2لديها مجموعة أوسع من التطبيقات. وهي تستخدم على نطاق واسع في الآلات والقوالب والمقاييس والإلكترونيات والصناعة الخفيفة والصناعات الأخرى.هو معدات التحقق لا غنى عنها في غرف القياس وورشات الإنتاج.
3دقة قياس الأداة: (3+L/200) μm
4دقة العرض الرقمي للإحداثيات X و Y: 0.0005mm
5. نظام معالجة البيانات: DP100 نظام معالجة البيانات متعددة الوظائف، الشاشة الصينية الكاملة يمكن أن تفعل عينة متعددة النقاط، وتدوير الإحداثيات، ونقطة، خط، المسافة،إصدار بيانات RS-232 للكشف عن الزاوية، يمكن عرض رسومات القياس.
6.تعتمد على توربين زاوية 45 درجة وعصا الدوامة لرفع.
المعايير التقنية
150*50mm، 200*100mm، 300*150mm يمكن اختيارها
النموذج | SL-U300-1 | ||||
طاولة العمل | مسار محور X (ملم) | 200 | |||
مسافة المحور Y (ملم) | 100 | ||||
حجم الطاولة المعدنية (ملم) | 350×170 | ||||
حجم الطاولة الزجاجية (ملم) | 246×120 | ||||
مسافة المحور Z (ملم) | 100 ((من أجل التركيز) | ||||
متحديد الدقة | (3+L/200) um | ||||
دقة حاكم الشبكة | 0.0005ملم | ||||
شاشة الإسقاط |
حجم الشاشة ((mm): Φ300mm تبني تكنولوجيا التصوير الضوئي اليابانية، محفورة بخط كلمة الأرز. |
||||
نطاق الدوران: 0-360 درجة | |||||
دقة عرض زاوية الدوران: 1 أو 0.01 درجة اعتمدي رمز التشفير الدوار الياباني |
|||||
الهدف العدسة
|
التكبير |
10X (أساسي) |
20X (اختياري) |
50X (اختياري) |
100X (اختياري) |
عرض الكائن ((ملم) | Φ30 | Φ15 | Φ6 | Φ3 | |
مسافة العمل ((ملم) | 77.7 | 44.3 | 38.4 | 25.3 | |
نظام معالجة البيانات | نظام معالجة بيانات متعدد الوظائف، يمكنه قياس النقطة والخط والزاوية. | ||||
الإضاءة |
مصابيح الهالوجين 24V/150w الإضاءة العاكسة والإرسال تعتمد مصابيح الهالوجين من 24 فولت و 150 فولت المستوردة من أوسرام ، ألمانيا. |
||||
بارد | تبريد الهواء القسري (مروحة محورية 3) | ||||
حجم الجهاز | 788*524*1152ملم | ||||
القوة | 110/220V ((AC).50/60Hz،400W |
