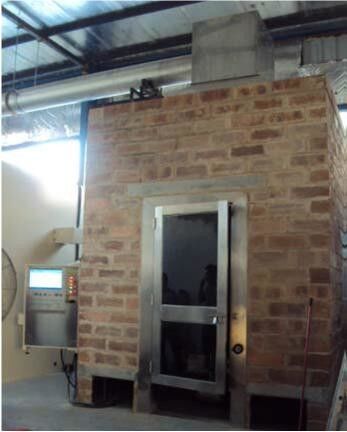

UL 1685 PLC التحكم في الحريق معدات اختبار مثقوبة اختبار القابلية للاشتعال الرأسي

PLC Control مثقب كابل اختبار القابلية للاشتعال الرأسي مع UL 1685

المعايير

تم تصميم آلة اختبار انتشار اللهب العمودي للكابلات المضغوطة وفقًا للأحكام ذات الصلة من UL1685 ، GB18380.3 القياسية حول متطلبات اختبار حرق الأسلاك والكابلات. ويفي بمعايير IEC 60332-3-10 و KS C IEC 60332-3-21 ~ 25 (A ~ Class D).

تطبيقات
Bunched Cable Vertical Flame Spread Tester عبارة عن جهاز يستخدم لاختبار التثبيت الرأسي لكابل أو كابل بصري لقمع الانتشار الرأسي للهب وفقًا للشروط المحددة ، هو المعدات اللازمة لكابلات الطاقة وكابلات التحكم وحرق حزمة كبلات الألياف البصرية اختبار. بالإضافة إلى ذلك ، إذا ضبط الموقد المختبر 20 درجة ، يمكن تحقيقه من خلال معايير الاختبار IEEE 383 (IEEE 1202). يمكن أن يكون هذا الاختبار مجهزًا بميناء تكوين أداة إطلاق الحرارة ، مع محلل الغاز يمكن قياس قيم الطاقة الحرارية مثل HRR (معدل إطلاق الحرارة) ، SPR (معدل توليد الدخان) وهلم جرا.

تجربة المستخدم
1 ، هذا اختبار صمم بذكاء عال وسهل التشغيل ؛
2 ، مع التصميم الصناعي المهنية ، ومظهر جميل وتصميم معقول ؛
3 ، هذا الجهاز هو الدقة والأمن والاستقرار.
4 ، مع نظام التحكم الحواسيب الصغيرة ، عملية الاختبار الذكي ، لا حاجة إلى الوقت يدويا.
5 ، الفولاذ المقاوم للصدأ orrosion اختبار مجلس الوزراء.

الخصائص الرئيسية

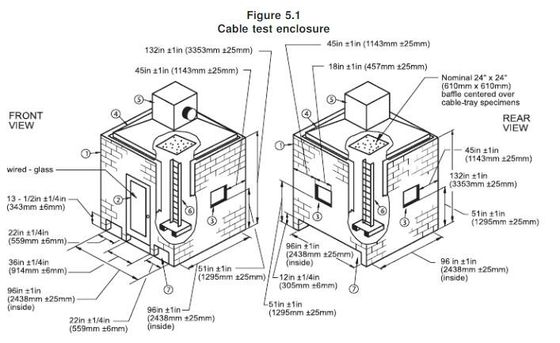

1 ، البعد من مربع اختبار الفولاذ المقاوم للصدأ هو 1000 ± 100 (W) x2000 ± 100 (D) x4000 ± 100 (H) مم. السطح الداخلي للقضية أعلى من الأرض ، والجانب الخلفي مغطى بمادة عازلة ؛
2 ، مجهزة سلم الفولاذ المقاوم للصدأ ، وفقا لمتطلبات GB / T18380.31 ؛
3 ، 2 حامل عينة الغيار ؛
4 ، مصنوعة من الفولاذ المقاوم للصدأ سلالم ، مقاومة للتآكل وسهلة التنظيف ؛
5 ، في الجزء السفلي من مجلس الوزراء ، هناك مدخل الهواء الذي البعد هو 800 ± 20 (W) × 400 ± 10 (D) ، في موقف 150 + 10MM في الجزء الأمامي من منطقة الجزاء.
6 ، هناك نوع dia 2mm k المزدوجات الحرارية داخل مربع الاختبار ؛
7 ، يمكن التحكم في تدفق الهواء داخل فرن الاحتراق بشكل ثابت عند (5000 ± 500) لتر / دقيقة.

نظم الاحتراق
1 ، الموقد: حزام الموقد نوع البروبان الغاز من حجم 257 مم × 4.5 مم ، وفتح ما مجموعه 242 حفرة ، والتي رتبت في 3 خطوط 81808081 ، قطر الحفرة

1.35 مم ، المسافة بين الثقوب 3.2 مم ؛
2 ، مجهزة صمام الكرة عالية الدقة للسيطرة على الغاز قبالة ؛
3 ، واثنين من مقاييس التدفق: مقياس الجريان والهواء مقياس الجريان وصمام التحكم ؛
4 ، يتم توفير الجزء الأمامي من اختبار الاحتراق مع أنبوب وقف اللهب لمنع غاز البروبان من هدأ ، وبالتالي ضمان أقصى قدر من سلامة العينة.
5 ، زاوية الاحتراق: أفقي. جهاز الاشتعال التلقائي. (20 درجة قابل للتعديل اختياري).
6 ، يمكن للالموقد أن يعوض تلقائيا عملية تعويض الغاز والهواء عن طريق برنامج الكمبيوتر ، في حين أن العديد من النظم التقليدية قد أهملت هذا التأثير.

أنظمة التحكم
1 ، PLC مع نظام تحكم كبير بشاشة تعمل باللمس.
2 ، هذا اختبار يمكن الاشتعال التلقائي والتوقيت التلقائي ، مجموعة توقيت 999 دقيقة والدقة 1 ثانية ؛
3 ، يتم تخزين البيانات التجريبية تلقائيا ، التحقيق مجانا ؛
4 ، مع 40 دقيقة و 1 ساعة وظيفة تذكير توقيت ؛
5 ، يتم رفع يتصاعد العينة بواسطة رافعة كهربائية.

المعلمات الجهاز
1 ، حجم مربع الاختبار هو 1000 ± 100 (W) × 2000 ± 100 (D) x4000 ± 100 (H) مم ؛
2 ، دقة مقياس شدة الريح هو 0.1m / ثانية ؛
3 ، ومجموعة مقياس شدة الريح مصدر الهواء هو 8000L / دقيقة ؛ رياح المخرج (5000 ± 500) L / min يمكن تعديلها ؛
4 ، الغاز: 95 ٪ نقاء البروبان الصف التقنية (العملاء) ؛
5 ، التحكم في تدفق الغاز: تحت 100kpa ، 20 درجة مئوية الظروف ؛
6 ، وإمدادات الغاز الاحتراق: البروبان (أو غاز البترول المسال).
