معدات اختبار الحريق
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE
رقم الموديل: SL804
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 وحدة
الأسعار: negotiated
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 20 يوم عمل
شروط الدفع: T/T, L/C, ويسترن يونيون, MoneyGram
القدرة على العرض: 1 وحدة / شهر
اتصل
مفصلة وصف المنتج

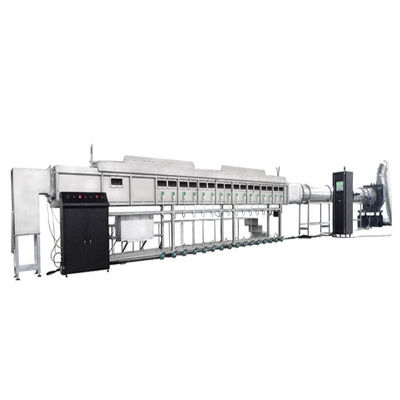

خط السماء: جهاز اختبار نفق شتاينر المعايير: NFPA 262 UL910
درجة الحرارة المحيطة: تعمل من 15 درجة مئوية إلى 35 درجة مئوية الكهرباء: 380 فولت تيار متردد ، 20 كيلو واط
البعد: 21300 مم (L) × 1100 مم (D) × 2100 مم (H) وزن: 1770 كجم
تسليط الضوء:

أجهزة اختبار القابلية للاشتعال

,

مختبرات اختبار القابلية للاشتعال

جهاز اختبار نفق شتاينر



مقدمة المنتج

يغطي UL910 طريقة الاختبار لتحديد قيم مسافة انتشار اللهب وكثافة الدخان البصري للكابلات الكهربائية وكابلات الألياف الضوئية التي من المفترض أن يتم تركيبها في مجاري الهواء ، والمكابس ، والأماكن الأخرى المستخدمة لنقل الهواء البيئي دون وضع الكابلات في المجاري المائية في تلك المساحات.

المعايير الفنية

1-غرفة اختبار الحريق هي نفسها غرفة مختبر الحرائق UL.
2- حجرة اختبار الحريق عبارة عن مجرى أفقي مستطيل بغطاء قابل للإزالة.
3 - جوانب وقاعدة الغرفة مبطنة بطوب ناري عازل.
4. يتم توفير جانب واحد من حجرة اختبار الحريق بنوافذ مراقبة مزدوجة من الكوارتز مع الجزء الداخلي المتدفق.
5- توجد العديد من النوافذ على طول النفق بحيث يمكن رؤية طول عينة الاختبار بالكامل من خارج غرفة النار.
6 يتكون الغطاء من معدن قابل للإزالة غير قابل للاحتراق وهيكل معدني مركب.
7.يغطي الغطاء غرفة اختبار الحريق وتحافظ عينات الاختبار في حالة غير مشوهة ومسطحة.
8- شعلتان تعملان بالغاز الكوع NFP لتوصيل اللهب إلى أعلى على سطح عينات الاختبار.
9. remote وضع الاشتعال ، لضمان السلامة.
10- يوجد مصراع سحب الهواء في اتجاه منبع الحارق.
11- ستة طوب ناري مقاوم للحرارة على طول الجدران الجانبية للغرفة من أجل الاحتراق السليم.
12- يتم إدخال عداد الضغط الساكن من خلال الجزء العلوي في منتصف عرض النفق أسفل السقف.
13.تم تجهيز طرف العادم بقطعة انتقال تدريجية مستطيلة إلى دائرية.
14 قناة العادم معزولة بمواد معدنية ذات درجة حرارة عالية.
15- يتم تركيب مروحة عادم في نهاية أنبوب العادم.
16. يتم التحكم في تدفق الهواء وضغط السحب عن طريق المثبط الأوتوماتيكي ومحول التردد.
17.نظام مقياس الضوء يتكون من مصباح وخلية ضوئية مثبتة على مقطع أفقي ، مع توجيه شعاع الضوء لأعلى على طول المحور الرأسي لأنبوب التهوية.
18.المزدوجات الحرارية المثبتة داخل وخارج أرضية غرفة الاختبار.
19. نظام الحصول على البيانات والبرمجيات.

ميزة المنتج والتطبيق

1. جسم صندوق اختبار الاحتراق من الفولاذ المقاوم للصدأ له هيكل من الطوب بالداخل ، والذي يمكنه مقاومة تأثير اللهب ولديه أداء عزل حراري جيد.
2. نافذة مراقبة زجاج الكوارتز ذات الطبقة المزدوجة ، يمكنها مراقبة مسافة انتشار اللهب ، والتسجيل ؛
3. باستخدام طريقة تسجيل ضوء المؤشر ، يمكن تسجيل مسافة انتشار اللهب بشكل حدسي أكثر.
4. قوس دعم دوران مياه التبريد يمكن أن يدعم غطاء الاحتراق مثل لوح سيليكات الكالسيوم.
5. مُجهزة بأخدود ختم ماء من الفولاذ المقاوم للصدأ بسماكة 2 مم بسمك 2 مم لضمان عدم تسرب الدخان أثناء الاختبار ؛
6. غطاء جسم عازل من الفولاذ المقاوم للصدأ 304 ، مملوء بمواد عازلة لدرجات الحرارة العالية ؛
7. مُجهزة بمنصة تركيب عينة سلم متحرك لتسهيل التركيب ، وإزالة العينات وفحص الفرن ؛
8. جهاز مستقل للكشف عن ضغط العادم متعدد الوظائف: مراقبة في الوقت الحقيقي لتغيرات ضغط العادم أثناء الاختبار.نطاق الكشف 0 ~ 250Pa ، الدقة ± 0.5Pa ، دقة اختبار ضغط مؤشر النظام ± 2Pa ؛
9. المروحة: 380V ، 50Hz ، 3Kw المجهزة بمحول التردد يمكنها تغيير سرعة الرياح ، ومعدل التدفق لا يقل عن 8000m3 / h ، ويمكن تفريغ غاز المداخن الناتج عن احتراق العينة من الغرفة في الوقت المناسب لضمان سلامة الاختبار
10. موقد غاز مزدوج الرأس: يمكنه إخراج حرارة قياسية 5.3MJ / دقيقة ، ويمكن التحكم في معدل تدفق الغاز عن طريق مقياس تدفق الكتلة وفقًا لمعايير مختلفة.نطاق القياس هو 0 ~ 160 لتر / دقيقة ، والذي يمكن أن يغير القيمة الحرارية الناتجة من الموقد والحد الأقصى للإخراج.طاقة تصل إلى 100 ميجا جول / دقيقة ؛
11. نظام الإشعال الأوتوماتيكي: لضمان سلامة الاختبار ، جهاز الإشعال عالي الجهد ، 44KV ، 50mA ، الحد الأدنى للجهد العالي لقطب الإشعال هو 1.8kVp ؛
12. نظام كثافة الدخان: توفير نظام معالجة إشارة منفصل للتأكد من أن المستشعر خطي.
13. تسجيل تلقائي لدرجة الحرارة وإشارات استشعار الدخان ، وتردد جمع العينات هو 1 هرتز ؛
14. متحكم التدفق الشامل: 316 مادة من الفولاذ المقاوم للصدأ ، أقصى ضغط 1000psig (70bar) ، معدل التسرب أقل من 1 × 10-7sml / s ، معايرة NIST ، 0 ~ 5VDC و 4 ~ 20mA إشارة ، حماية الحلقة ، تدفق البروبان النطاق 0 ~ 2.3 جرام / ثانية ، سرعة التحكم ≤ 2 ثانية ، دقة التحكم ± 1٪ FS ، التكرار ± 0.5FS ، نطاق درجة الحرارة 0 ~ 50 درجة مئوية ، نطاق الرطوبة 0 ~ 90٪ ، العرض الرقمي ، تلقائي 5000Btu (5.3MJ) / min متطلبات الحرارة أثناء اختبار التحكم ، ويقوم البرنامج تلقائيًا بتسجيل كمية الغاز المستخدمة ؛
15. يمكن لبرنامج الاختبار القياسي تسجيل بيانات الاختبار تلقائيًا مثل سرعة الرياح ودرجة الحرارة وكثافة الدخان.

تفاصيل المنتج

يستخدم فرن النفق الأفقي UL910 / NFPA262 بشكل أساسي في اختبار أداء مثبطات اللهب لسلك وكابل درجة CMP.يتم استخدامه بشكل أساسي للكابلات في الأنظمة الفرعية الأفقية التي يتم وضعها مباشرة في التهوية أو التهوية القسرية بدون خطوط الأنابيب المعدنية.يمثل معيار اختبار مثبطات اللهب أكثر معايير اختبار مثبطات اللهب صرامة لـ UL وحتى اختبار مثبطات اللهب للسلك والكابل بالكامل.فقط كابل غلاف مادة الفلور يمكنه اجتياز طريقة اختبار مثبطات اللهب.نظرًا لارتفاع درجة حرارة التحلل للبلاستيك الفلوري (أكبر من 400 درجة) ، تكون نقطة الاشتعال أيضًا مرتفعة (800 درجة أو أكثر) ، وليس من السهل الاحتراق عندما لا يكون الحريق قويًا ، لذا فهو يتمتع بمقاومة أفضل للنار من الأنواع الأخرى المواد العضوية.

الغرض من هذا الاختبار هو تحديد ما إذا كانت خصائص انتشار اللهب وتوليد الدخان للكابلات بدون مجاري مائية ضمن الحدود المحددة في الكود الكهربائي الوطني (NEC).لا تحتاج الكابلات ذات الخصائص الكافية المقاومة للحريق وانخفاض إنتاج الدخان إلى الامتثال لأساليب الأسلاك العامة عند تركيب الكابلات (بدون مجاري مائية) في مجاري الهواء البيئية ، ومساحات البناء المجوفة المخفية المستخدمة كمجاري للهواء البيئي ، وغيرها من البيئة- مساحات مناولة الهواء غير مستبعدة على وجه التحديد (المناطق التي تحتوي على شحم وغبار قابل للاشتعال وبخار وما شابه ذلك).طريقة الاختبار هذه هي نفسها طريقة الاختبار الموضحة في الطريقة القياسية لاختبار خصائص الحريق والدخان للأسلاك والكابلات ، NFPA 262.

التطبيق: يستخدم بشكل أساسي للكابلات في الأنظمة الفرعية الأفقية التي يتم وضعها مباشرة في بيئة جيدة التهوية أو الهواء القسري دون استخدام خطوط الأنابيب المعدنية.

المعايير:NFPA 262UL910

الأبعاد: 21300 مم (لتر) × 1100 مم (عمق) × 2100 مم (ارتفاع)
الوزن: 1770 كجم
الكهرباء: 115 فولت تيار متردد 60 هرتز / 230 فولت تيار متردد 50 هرتز.

متطلبات التثبيت

الكهرباء: 380 فولت تيار متردد ، 20 كيلو وات

درجة الحرارة المحيطة: تعمل من 15 درجة مئوية إلى 35 درجة مئوية.
الغاز: غاز الميثان وضاغط الهواء
المنفعة: رافعة

جهاز اختبار نفق شتاينر. pdf

ماذا يقيّم اختبار نفق شتاينر؟

تقيس اختبارات Steiner Tunnel خصائص حرق السطح لمواد التشطيب الداخلية والتركيبات المستخدمة في المباني ، وهو أمر بالغ الأهمية لفهم كيفية تفاعل المواد أثناء الحريق.
