| الاسم التجاري: | SKYLINE |
| رقم النموذج: | SL-S20K |
| مو: | 1 وحدة |
| السعر: | negoitable |
| شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، Moneygram |
| القدرة على التوريد: | 5 قطع / الشهر |
اختبار الطاقة الحركية الألعاب معدات الاختبار جهاز الاستشعار المسافة حدد 10/30 سم
إدخال المنتج

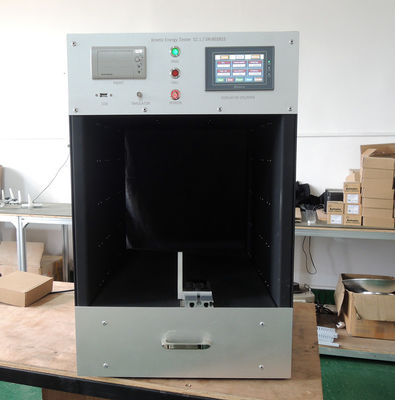

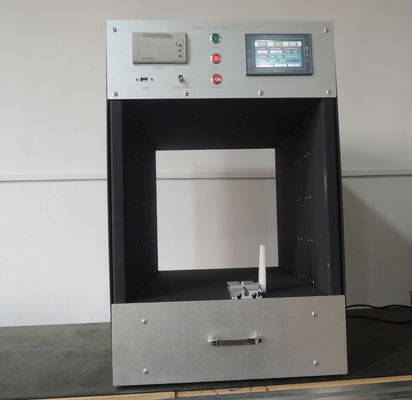

KE Tester هو جهاز للتحقق من سرعة جسم (DUT) الذي يمر عبر نفق الاختبار.وفقا للنتيجة القراءة وقيمة الكتلة من DUT ،يمكننا حساب قيمة الطاقة الحركية ونعرف مدى خطورة DUT.

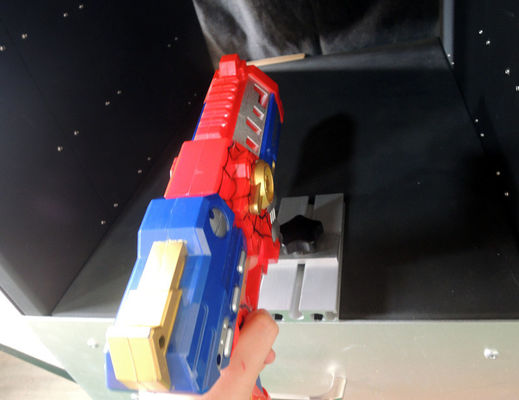

داخل نفق الاختبار لهذا الجهاز هناك ثلاث مجموعات من أجهزة الاستشعار تحت الحمراء مجموعة واحدة لبدء العداد
كل مجموعة تتضمن 30 زوج من أجهزة الاستشعار تحت الحمراءهم يقعون في صفيحة معاكسة والضوء الأشعة تحت الحمراء هي جهاز الإرسال والمتلقي ثابت في معاكسة والإشارة سوف ترسل وتستقبل على الرغم من 1mm فجوة ضيقة.
المجموعة الأولى من أجهزة الاستشعار هي مكالمات "Start-Sensor". المجموعة الثانية هي مكالمة "10cmStopSensor" والمجموعة الثالثة هي مكالمة "30cmStopSensor".
المسافة بين StartSensor و 10cmStopSensor هي 10cm. يتم استخدامه دائمًا للكشف عن الأشياء ذات السرعة المنخفضة أو الاحتكاك الهوائي العالي.
المسافة بين StartSensor و 30cmStopSensor هي 30cm. يتم استخدامه دائمًا للكشف عن الأشياء عالية السرعة أو منخفضة الاحتكاك الهوائي.

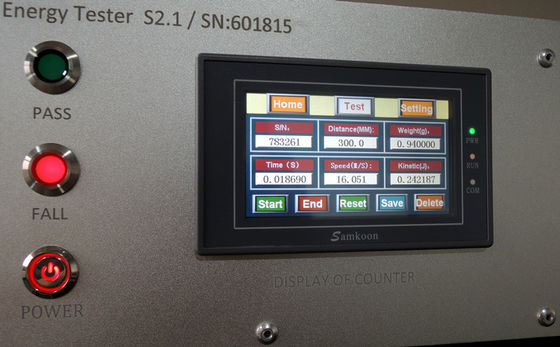

سيتم تشغيل جهاز ضبط التوقيت من 1/10000s عند اكتشاف DUT بواسطة جهاز Start-Sensor ، وسيتم إيقاف جهاز التوقيت حتى يتم اكتشاف DUT بواسطة جهاز StopSensor 10cm أو 30cmStopSensor. (وفقا لمدى الاختبار الذي يختاره المستخدم).
المتطلبات الأساسية
1. 220 فولت مدخل التيار المتردد
2-أشغل جهاز الاختبار ودعه يصلح لمدة 5 دقائق.
3يجب أن يذهب DUT عبر النفق أفقياً
4. قطر DUT تحتاج إلى أكبر من 5mm
5يجب أن تكون سرعة DUT أقل من 140m / s
6. وقت الاختبار ((DUT يجب أن يمر خلال وقت أقل من 2.6S
المعلمات التقنية
|
عدد العينات |
1/الوقت |
|
الحد الأقصى للوقت |
15.000000S |
|
نطاق التوقيت |
0.000001--15.000000S |
|
نطاق عرض السرعة |
0.007M/S100M/S |
|
مسافة الإدخال |
100 ملم، 300 ملم، خطأ 0.1 ملم |
|
الحد الأدنى لقطر العينة |
5 ملم |
|
حجم ((WxDxH) |
60x40x75 سم |
|
الوزن (حوالي) |
≈15 كجم |
|
إمدادات الطاقة |
1 ′′ AC 220V 3A |
الوظيفة الأساسية / المواصفات
| فترة العداد الزمني | 1/10000 |
| خطأ مؤقت | <0.1ms |
| تحديد مسافة جهاز الاستشعار | 10/30 سم |
| خطأ مسافة جهاز الاستشعار | <0.5 ملم |
الجزء المساعد

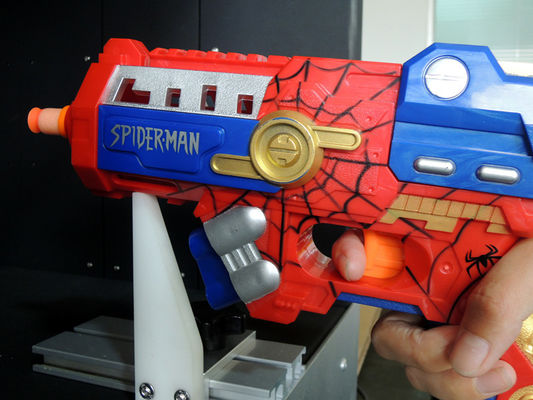

1محاكي الرصاص
2أنبوب اختبار بعرض 40 سم
3لوحة المفاتيح
4كابل واجهة الكمبيوتر
5طابعة حرارية
6الدرج
7الورق الحراري الاحتياطي
