| الاسم التجاري: | SKYLINE |
| رقم الطراز: | SL-S112 |
| الـ MOQ: | 1 وحدة |
| السعر: | Negoitable |
| شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، Moneygram |
| القدرة على التوريد: | 1 وحدة/شهر |
ISO 8124-4 رأس تأثير من عناصر التأرجح (بدون مقياس تسارع)
معلومات المنتج

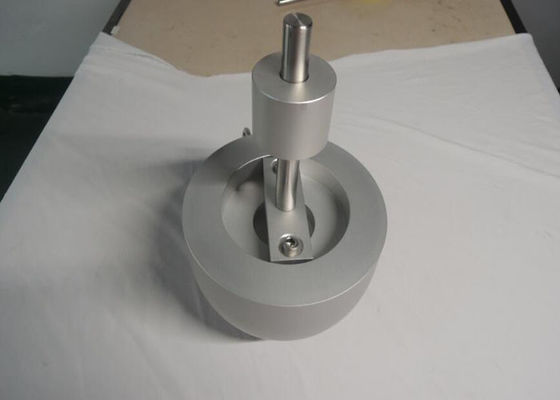

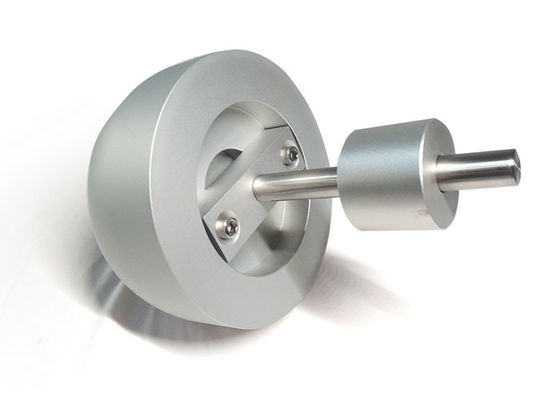

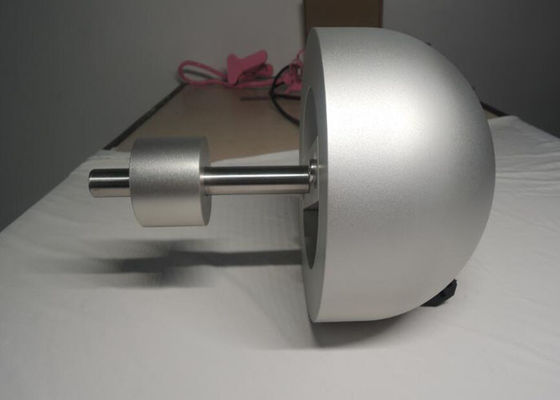

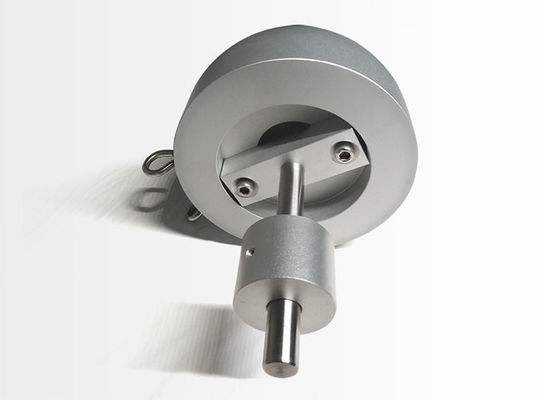

كتلة الاختبار ، وتتكون من كرة من الألومنيوم أو نصف كرة نصف قطرها 80 مم ± 3 مم ، وكتلة إجمالية
(بما في ذلك مقياس التسارع) 4،6 كجم ± 0،05 كجم.الجزء المتأثر بين السطح المضروب و
يجب أن يكون مقياس التسارع متجانسًا وخاليًا من الفراغات.يجب أن تكون الكابلات المتصلة بجهاز التسارع
يتم وضعها بطريقة تقلل من التأثير على كتلة كتلة الاختبار
قواعد الامتحان
ISO8124-4 6.4.1
إجراء
قم بتجميع وتركيب عنصر التأرجح المراد اختباره وفقًا لتعليمات الشركة الصانعة.
قم بتعليق الأرجوحة بوسائل التعليق التي تم تزويدها مع التأرجح وفي أقصى حد
الارتفاع الذي تسمح به هذه.إذا كانت الحبال أو الكابلات هي وسيلة التعليق ، فقد تحتاج إلى الشد
للسماح بالسفر السلس عند تحرير التأرجح أثناء الاختبار.إذا لزم الأمر ، قم بتطبيق حمولة ، على سبيل المثال ،
5 كجم حتى نهاية كل حبل أو كابل واتركه لمدة 6 ساعات أو حتى يتم فرد الحبال أو الكابلات.
اضبط جميع أجزاء الإعداد بحيث تكون سلاسل التعليق لكتلة الاختبار موازية للوسائل
تعليق لعنصر التأرجح.
تعليق وضبط كتلة الاختبار بحيث تكون نقطة التلامس لعنصر التأرجح ومركز الاختبار
الكتلة في نفس المستوى الأفقي مثل مركز ثقل كتلة الاختبار.تأكد من أن السلاسل للاختبار
الكتلة ليست ملتوية وأن كتلة الاختبار معلقة في خط عمودي.
قم بتثبيت علامة فهرس على جانب عناصر التأرجح المدعومة بالسلاسل أو الحبال أو الكابلات أو غيرها
عناصر تعليق غير صلبة.قد تكون علامة الفهرس على أي جزء من العضو الموقوف
مباشرة أسفل النقطة المحورية في وضع الراحة المعلق بحرية.
يجب أن تكون عناصر التأرجح التي تدعمها سلاسل أو حبال أو كابلات أو عناصر تعليق غير صلبة أخرى
مرفوعة على طول قوس حركتهم حتى إسقاط العرض الجانبي لخط مستقيم عبر النقطة المحورية والفهرس
تشكل علامة زاوية 60 درجة ± 1 درجة مع الرأسي.بمجرد رفع العضو الموقوف إلى موضع الاختبار ،
سيتم إنتاج بعض الانحناء في العناصر المعلقة.اضبط وضع العضو المُعلق إلى
تحديد الانحناء الذي يوفر مسارًا مستقرًا.
