معدات اختبار الأثاث BIFMA X5.1-2017 - آلة اختبار الكرسي

آلة اختبار الكرسي الدوري

التطبيق

هذا الاختبار ينطبق على جميع أنواع الكراسي ذات المقعد المدور.

الغرض من الاختبار: تم تصميم هذه الآلة لتقييم قدرة الكرسي على تحمل الإجهاد والتكسير الناجم عن الدوران المتكرر.

المعلم التقني

أ) تحديد المنصة

-يمكن تعيين الدوران في اتجاه عقارب الساعة و ضد عقارب الساعة

- نطاق الدوران: 0-360 درجة

- أقصى قطر: 100 ملم

- تعمل بواسطة أسطوانة هوائية ذات تأثير مزدوج

سرعة الدوران القابلة للتعديل 5 إلى 15 دورة/دقيقة

ب) لوحة العداد:

- مصدر الطاقة: واحد مرحلة التيار المتردد 220V.1KW

زر التبديل

- 6 أرقام عداد إلكتروني (EPC)

• سيقوم جهاز EPC بتسجيل كل ضربة من الأسطوانة إلى ستة أرقام
• سوف توقف عملية الاختبار إلى السكتة الدماغية المحددة مسبقا
• سوف يعرض EPC عدد السباقات التي تم تحقيقها خلال الاختبار
• EPC أيضا قادرة على تخزين عدد الدورات عندما يحدث انقطاع الطاقة وقادرة على عرض القراءة الفعلية ويستمر في العد عند استئناف العملية.
• الإشارة يجب أن تستمر حتى يتم إعادة تعيين العداد

ج) مغلق - لوقف قاعدة الكرسي من الانزلاق.

ملاحظة: يتم احتساب دوران 360 درجة كدورة واحدة.

i. اختبار دوري للدراجات الدورانية (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, الفقرة 8)

II. اختبار الدوري للدراجات الدورانية (ANSI/BIFMA X5.9-2020، الفقرة 19)

III.اختبار الدوران ومتانة قاعدة العجلة والكرسي (BS EN 1728:2012البنود 7.11 و 7.13)

المواصفات
وفقًا لمعيار الاختبار: BIFMA X5.1-2002 ، الاختبار رقم 9
1التطبيق: هذا الاختبار ينطبق على جميع أنواع الكراسي ذات المقعد المدور.

الغرض من الاختبار: تم تصميم هذه الآلة لتقييم قدرة الكرسي على تحمل الضغوط والتكسير الناجم عن الدوران المتكرر.

آلية الآلة

المعايير
DIN 4551، EN 1335، NEN 1812، BIFMA X5.1، BSI/BS 5459 ، EN 581-2

الإشارة دكتور: BIFMA X5.1-2017 يدور الاختبار

خطوة اختبار الكرسي

• يجب أن تكون الكرسي مقيدة على منصة، إما أن يكون المقعد أو المنصة مقيدة من الدوران.
• إذا كان المقعد قابلاً للتعديل، قم بتعيينه إلى أقصى وضع مقعد. قم بتعيين جميع الميزات القابلة للتعديل الأخرى إلى حالة الاستخدام العادية.
• يجب وضع حمولة بقيمة 122 كجم (270 رطلا) على المقعد بحيث يكون مركز ثقل الحمل 51 إلى 64 مم (2 إلى 2.5 بوصة) إلى الأمام من خط وسط محور الدوران كما هو موضح في الشكل 1.
• يجب ضبط جهاز الدراجة لتدوير أقل من: نطاق الدوران المتاح أو 360 درجة ± 10 درجات. إذا كان نطاق الدوران المتاح أقل من 360 درجة،يجب ضبط دوران آلة الاختبار بحيث تلمس الآلية الدوارة أجهزة التوقف ولكن لا تتجاوزها.يمكن أن يكون الدوران إما ثنائي الاتجاه أو أحادي الاتجاه.
• بالنسبة للكراسي التي تدور 360 درجة، دورة واحدة هي دوران كامل. بالنسبة للكراسي التي تدور أقل من 360 درجة، دورة واحدة تدور من محطة واحدة إلى المحطة الأخرى.
• يجب أن تدور المقعد أو المنصة لمدة 60،000 دورة بمعدل يتراوح بين 5 و 15 دورة في الدقيقة.
• إذا كان ارتفاع المقعد قابلاً للتعديل، قم بتعيين ارتفاعه إلى أدنى موقع له.
• لجميع الكراسي، استمر في الاختبار لمدة 60،000 دورة إضافية إلى ما مجموعه 120،000 دورة.

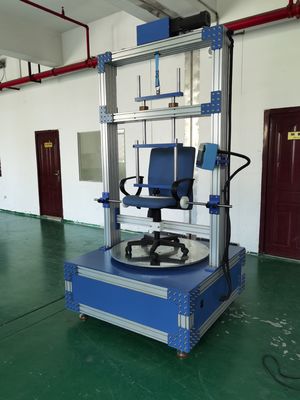

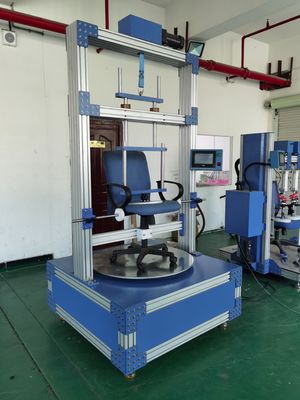

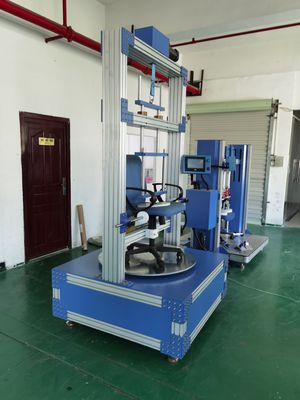

صورة الاختبار:
