PLC تحكم أثاث يختبر تجهيز ساحب منزلق متانة دورة مخبار

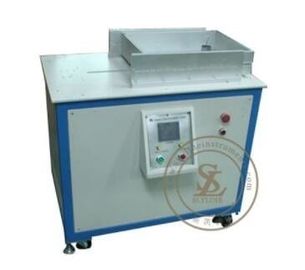

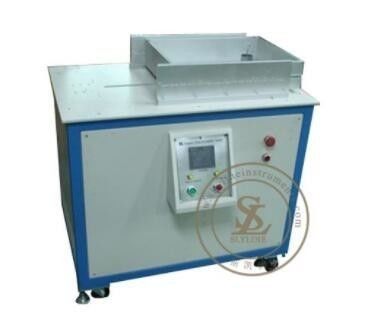

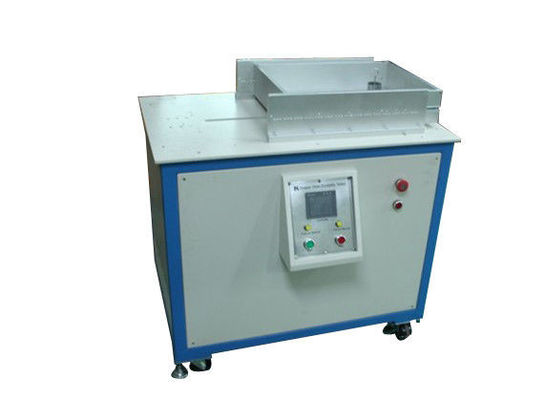

معدات اختبار الأثاث التي تعمل بالتحكم في وحدة التحكم المنطقية القابلة للبرمجة (PLC) لاختبار متانة أدراج الانزلاق

معلومات المنتج

تم تصميم جهاز اختبار متانة أدراج الانزلاق لاختبار أدراج الانزلاق الخاصة بالمكاتب والطاولات والخزائن وخزائن الملابس.
قادر على التحكم في وقت الدورة، والتحكم في السفر المستمر، والتحكم في التردد، والتحكم في الشوط

المعلمات الفنية

أ. الهواء المضغوط - 6 كجم/سم².

ب. محرك تيار متردد - للتحكم في الارتفاع من 250-1000 مم.

ج. أسطوانة هوائية - أسطوانة مزدوجة الفعل مع مفتاح مغناطيسي وشوط أقصى 600 مم (قابل للتعديل). يجب أن تحتوي الأسطوانة على مثبتات لتثبيت أي نوع من مقابض الأدراج لفتح/إغلاق الدرج دون ممارسة قوة على نظام الدرج.

د. لوحة التحكم/وحدة التحكم تتكون من:

• مزود الطاقة: 240 فولت: 13 أمبير: 50 هرتز
• زر تشغيل/إيقاف
• 6 - عداد إلكتروني رقمي مسبق التعيين (EPC)

          - سيقوم العداد الإلكتروني بتسجيل كل شوط للأسطوانة حتى ستة أرقام.

          - سيوقف عملية الاختبار عند الشوط المحدد مسبقًا.

          - سيعرض العداد الإلكتروني عدد الأشواط التي تم تحقيقها أثناء الاختبار.

          - العداد الإلكتروني قادر أيضًا على تسجيل عدد الدورات عند انقطاع التيار الكهربائي، وقادر على عرض القراءة الفعلية والاستمرار في العد عند استئناف التشغيل.

          - يجب أن يظل المفرد حتى يتم إعادة تعيين العداد.

ملاحظة: يُحسب الشوط الواحد كدورة واحدة.

أولاً. اختبارات دورة العناصر القابلة للتمديد (ANSI/BIFMA X5.9-2012، البند 15)

ثانياً. اختبارات دورة العناصر القابلة للتمديد (ANSI/BIFMA X5.5-2014، البند 10)

ثالثاً. متانة عناصر التمديد (BS EN 16122:2012، البند 7.5.3)

المواصفات

1. حجم الشرائح: 140-500 مم/

2. تشغيل يدوي/

3. قوة حركة الدرج: محرك مسنن بقوة 120 واط/

4. نظام التحكم: تحكم PLC، شاشة تعمل باللمس. حساب الشوط بواسطة المشفر/

5. سرعة الاختبار: 0.25 م/ث (قابلة للتعديل)/

6. مسار دورة الدرج: إغلاق-فتح 140-500 مم (يمكن تحديده من قبل العميل)

التطبيقات

• مصنعو أثاث المكاتب – اختبار أدراج الانزلاق على المكاتب وخزائن الملفات ووحدات التخزين

• منتجو الأثاث المنزلي – تقييم أدراج خزائن المطبخ، وخزائن غرف النوم، وخزائن الحمامات

• مختبرات اختبار الأثاث – إجراء اختبارات الاعتماد وضمان الجودة وفقًا لمعايير BIFMA و EN

• موردو أدراج الانزلاق – التحقق من متانة المنتج وعمر الدورة للعملاء المصنعين للمعدات الأصلية (OEM)

• إدارات مراقبة الجودة – فحص الوارد وأخذ عينات خط الإنتاج لتجميعات الأثاث النهائية

• فرق البحث والتطوير – مقارنة تصميمات الشرائح والمواد وأنظمة التشحيم في ظل ظروف دورة خاضعة للرقابة

• وكالات التفتيش من طرف ثالث – إجراء تقييمات متانة مستقلة لإعداد تقارير الامتثال

أسئلة متكررة

س: ما هو استخدام هذه المعدات؟
يقوم جهاز الاختبار هذا بتقييم متانة وعمر دورة أدراج الانزلاق المثبتة على المكاتب والخزائن وخزائن الملابس وأثاث التخزين عن طريق محاكاة الفتح والإغلاق المتكرر في ظل ظروف خاضعة للرقابة.

س: كيف تعمل عملية الاختبار؟
تقوم أسطوانة هوائية بإمساك مقبض الدرج وفتح وإغلاق الدرج تلقائيًا بسرعة وطول شوط قابلين للبرمجة. يتتبع عداد إلكتروني كل دورة ويوقف الاختبار عند الوصول إلى العدد المحدد مسبقًا.

س: ما هي المعايير التي تتوافق معها هذه المعدات؟
يدعم جهاز الاختبار طرق الاختبار المحددة في ANSI/BIFMA X5.9-2012 (البند 15)، و ANSI/BIFMA X5.5-2014 (البند 10)، و BS EN 16122:2012 (البند 7.5.3) لمتانة العناصر القابلة للتمديد.

س: ما هي أنواع الأدراج أو الشرائح التي يمكن اختبارها؟
تستوعب الوحدة الشرائح بأطوال شوط تتراوح من 140 مم إلى 500 مم وتتعامل مع أنواع مختلفة من الأدراج. تم تصميم المثبتات لإمساك مقابض الأدراج القياسية دون ممارسة قوة على نظام الدرج.

س: ماذا يحدث إذا انقطع التيار الكهربائي أثناء الاختبار؟
يحتفظ العداد الإلكتروني بعدد الدورات عبر انقطاع التيار الكهربائي ويستأنف العد من نفس النقطة عند استعادة الطاقة - لذلك لن تفقد تقدم الاختبار أبدًا.

س: هل يمكنني تعديل سرعة الاختبار وطول الشوط؟
نعم. سرعة الاختبار قابلة للتعديل حتى 0.25 م/ث، ويمكن ضبط طول الشوط بين 140 مم و 500 مم بناءً على متطلبات الشريحة المحددة الخاصة بك.

س: ما هي الصناعات التي تستخدم هذه المعدات عادة؟
مصنعو أثاث المكاتب، ومنتجو الأثاث المنزلي، ومختبرات الاختبار، وموردو أدراج الانزلاق، وإدارات مراقبة الجودة، ووكالات التفتيش من طرف ثالث.
