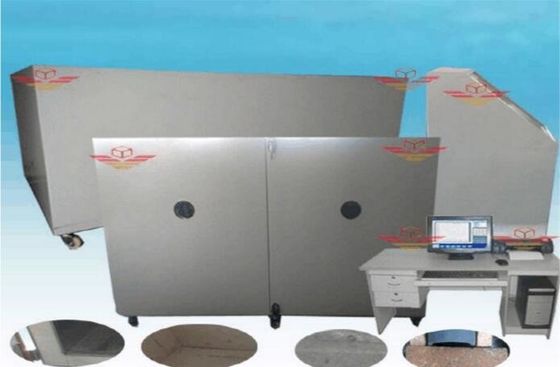

PLC التحكم في المواد العازلة أقصى درجة حرارة استخدام اختبار

المواد العازلة أقصى درجة حرارة الاستخدام الفاحص

الاستخدامات

ينطبق ذلك على تقييم أقصى درجة حرارة خدمة لمنتجات العزل مثل مواد العزل المملوءة بشكل فضفاض ، الأغطية ، السجاد ، الكتل ، الألواح والأنابيب العازلة الجاهزة.

المعايير الفنية
1. لوحة التسخين: مصنوعة من الفولاذ المقاوم للصدأ SUS304 ، منطقة الاختبار هي 900 * 450mm ، محاطة بطبقة واقية وعرض 80mm. على السطح السفلي للوح التسخين ، لا يقل قياس خمس درجات حرارية عن درجة حرارة السطح ، أربعة منها مثبتة على قطري منطقة التسخين بلوحة التسخين ، والمسافة من كل زاوية 150 مم ، والمزدوجة الحرارية يوضع في وسط لوحة التدفئة. يجب ألا تقل درجة الحرارة المقاسة عند أي نقطة عن درجة الحرارة المطلوبة وتختلف بنسبة + 5٪ أو +15 درجة مئوية (أيهما أصغر).
2. أنبوب التسخين: مصنوع من الفولاذ المقاوم للصدأ SUS304 ، الطول 2 متر ، القطر الاسمي هو 88mm ، 108mm ، 133mm ثلاثة مواصفات. يتم ترتيب أنابيب التسخين الثلاثة جنبًا إلى جنب ويمكن اختبار الأنابيب المعزولة الجاهزة بشكل منفصل. يجب تزويد نهاية ماسورة التسخين بقسم حماية لا يقل عن 75 مم وسخان إضافي لمنع فقد الحرارة المفرط في نهاية قطعة الاختبار. تم تثبيت الحرارية كل 0.3 متر من أنبوب التدفئة ، وتم قياس درجة حرارة سطح أنبوب التدفئة. يتم ترتيب المزدوجات الحرارية حول أنبوب التدفئة في دوامة حول الفاصل الزمني 90 درجة. يجب ألا تقل درجة الحرارة المقاسة عند أي نقطة عن درجة الحرارة المطلوبة وتختلف بنسبة + 5٪ أو +15 درجة مئوية (أيهما أصغر).
3. نظام قياس درجة الحرارة: قطر الأسلاك الحرارية هو 5.0mm ، درجة الحرارة 0-1250 درجة مئوية ؛ يتم جمع درجة الحرارة عن طريق وحدة PLC +.
4. جزء التحكم: باستخدام وحدة PLC ، يتحكم الحواسيب الصغيرة في منحنى درجة الحرارة السطحية في الوقت الحقيقي ويخرج التقرير.
5. معدل التسخين: 5 ° C / min أو 3 ° C / min يمكن ضبطه.
6. جمع درجة الحرارة: يجمع كل 2 دقيقة وعرضها منحنى ؛
7. زمن الاستجابة الحرارية: <0.5s الصورة الكلمة
8. خطأ درجة الحرارة: ± 0.5 درجة مئوية
9. خطأ توقيت: 1S / ساعة
10. الكمبيوتر: مجموعة من أجهزة الكمبيوتر (على الأقل تفي بالمتطلبات التالية: جهاز كمبيوتر العلامة التجارية في الخط الأول ؛ وحدة المعالجة المركزية: الجيل INTEL I5-III ؛ الذاكرة: 4G أو أعلى ؛ القرص الثابت: 500G أو أكثر ؛ مع المنفذ التسلسلي: تشغيل أداة التحكم ؛ عرض: 20 أو أكثر من شاشات الكريستال السائل LED ، 1600 * 900 دقة أو أعلى ؛ نظام ويندوز إكس بي.) ، طابعة واحدة. مجموعة من برامج الاختبار.
11. مجهزة مقاييس مسطحة والمحمض: قياس warpage.
12. مجهزة عينة علب

المميزات
1. يتم معالجتها بواسطة آلة CNC ، و شكل القوس جميل و أنيق. لديها خصائص الصدأ جميلة ومكافحة التآكل. أجزاء أخرى مصنوعة من الفولاذ 45 # ، تصفيح السطح سميكة / الفولاذ المقاوم للصدأ SUS304.
