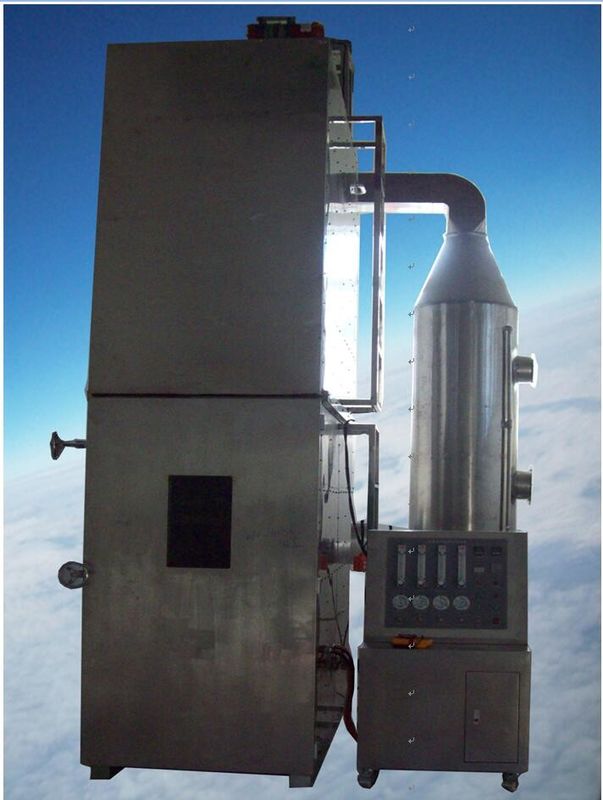

معدات اختبار الحرائق الأسلاك المجمعة اختبار اللهب الرأسي مع خلاط الهواء والغاز

أنا.طلب

نطاق التطبيق:

ينطبق على اختبار أداء الاحتراق للكابلات وكابلات الألياف الضوئية المستخدمة في مشاريع البناء.

يمكن للاختبار الحصول على الخصائص التالية للكابلات أو كابلات الألياف الضوئية في ظل ظروف حرق محددة:

---انتشار اللهب (FS)؛

- معدل إطلاق الحرارة (HRR)؛

- إجمالي إطلاق الحرارة (THR)؛

- معدل إنتاج الدخان (SPR)؛

--- إجمالي إنتاج الدخان (TSP)؛

--- مؤشر معدل نمو الاحتراق (FIGRA)؛

--- حرق القطرات/الجزيئات

ثانيا.تتوافق مع المعيارق:

2.1 يتوافق مع المعيار الصيني GB31247-2014 "تصنيف أداء احتراق الكابلات وكابلات الألياف الضوئية

2.2 يتوافق مع معيار الاتحاد الأوروبي EN 50575: 2014 "كابلات اتصالات الطاقة وصندوق التحكم أثناء تشييد المباني للامتثال لمتطلبات مقاومة الحريق".

2.3 يتوافق مع المعيار الصيني GB/T31248-2014 "طرق اختبار انتشار اللهب للحرارة وخصائص إنتاج الدخان للكابلات وكابلات الألياف الضوئية في ظل ظروف الحريق"؛

2.4 يتوافق مع معيار الاتحاد الأوروبي EN50399:2022"الاختبار العام للكابلات في ظروف الحريق، قياس إطلاق الحرارة وإنتاج الدخان في اختبار انتشار اللهب - جهاز الاختبار والإجراءات والنتائج".

2.5 يتوافق مع معيار وزارة الأمن العام الصينية GA/T 716-2007 "طرق اختبار انتشار اللهب وإطلاق الحرارة وخصائص إنتاج الدخان للكابلات وكابلات الألياف الضوئية في ظل ظروف الحريق".

ثالثا.الميزات الرئيسية:

3.1 لم يتم تصميم شركتنا فقط بما يتوافق بدقة مع معيار GB/T31248-2014، بما يتماشى مع تصنيف أداء احتراق الأسلاك وكابلات الألياف الضوئية GB31247-2014 بالإضافة إلى تصميم معيار الاتحاد الأوروبي EN50399: 2022، لتلبية معيار EN50575-2014B للاتحاد الأوروبي لتنفيذ شهادة CPR. تعتبر شهادة CPR من الاتحاد الأوروبي إلزامية في جميع أنحاء العالم في عام 2017.

3.2 المحلل: محلل الأكسجين يستخدم العلامة التجارية Siemens، الآلة بأكملها مستوردة في الأصل، أول أكسيد الكربون وثاني أكسيد الكربون يستخدمان أجهزة استشعار ووحدات ألمانية وسويسرية على التوالي؛

3.3 اعتماد LabeView، وهو برنامج تطوير خاص للأجهزة، وبطاقة التحكم في الحصول على البيانات؛ يمكن عرض منحنى بيانات الاختبار في الوقت الفعلي أثناء اختبار التحكم، ويمكن تحقيق الحصول على البيانات ومعالجتها تلقائيًا وحفظ البيانات وإخراج نتائج القياس.

3.4 واجهة التحقق من الحالة: يمكن الحصول على حالة العمل لكل مكون مستشعر للأداة في لمحة؛ يمكن تسجيل قيم العمل لكل مستشعر، بما في ذلك مستشعر الضغط التفاضلي، ودرجة حرارة المدخنة، ومحلل الأكسجين، ومحلل ثاني أكسيد الكربون، ومحلل أول أكسيد الكربون؛ قالب التقرير بتنسيق EXCELL، والذي يمكنه عرض الأوضاع الرسومية والرقمية.

3.5 نظام التشغيل: قاعدة بيانات حوسبة خلفية قوية، يمكنها جمع البيانات ومعالجتها في الوقت الفعلي، لتحقيق الأحمق الحقيقي. جمع وتسجيل في الوقت الحقيقي لاستهلاك الأكسجين من الاحتراق، وتوليد ثاني أكسيد الكربون من الاحتراق، ومعدل انتقال الضوء للدخان في أنبوب العادم، ومعدل إطلاق الحرارة (HRR)، والكمية الإجمالية لإطلاق الحرارة (THR)، ومؤشر معدل نمو الاحتراق (FIGRA)، ومعدل إنتاج الدخان (SPR) والمعلمات التقنية الأخرى.

3.6 أوضاع المعايرة: يمكن ضبط أوضاع معايرة أجهزة الاستشعار الفردية لتشمل معايرة نقطة واحدة أو مزدوجة لمحللات الأكسجين، ومحللات ثاني أكسيد الكربون، ومحللات أول أكسيد الكربون، وأجهزة استشعار الضغط التفاضلي، وأنظمة قياس كثافة الدخان، والتحكم في تدفق الكتلة لتحقيق الخطية المثلى؛

3.7 برنامج المعايرة: يتم توفير برنامج معايرة روتينية منفصل. يحتوي البرنامج على: الانجراف من معدل ضربات القلب، ومحتوى الأكسجين والنفاذية خلال 5 دقائق قبل الاشتعال؛ متوسط ​​قيمة معدل ضربات القلب خلال آخر 5 دقائق من مرحلة الاحتراق؛ القيمة الأولية لمتوسط ​​القيم المعنية لمحتوى الأكسجين والنفاذية ونسبة الاستجابة السريعة (HRR) خلال الدقيقة الأولى من عملية إعطاء معايرة خط الأساس البالغة 5 دقائق قبل الإشعال؛ والقيمة النهائية لمتوسط ​​قيم محتوى الأكسجين والنفاذية وHRR خلال آخر دقيقة واحدة من عملية اختبار المعايرة؛ الفرق بين القيم الأولية والنهائية لمحتوى الأكسجين ومعدل انتقال الضوء ومعدل انتقال الضوء.

3.8 غرفة الاحتراق عبارة عن هيكل فولاذي مربع الشكل مع جدار داخلي من الفولاذ المقاوم للصدأ وطلاء أسود مقاوم للتآكل وصوف عازل حراري مع معامل نقل حراري يبلغ 0.7Wm-2-K-1 في الجدار الأوسط والجدار الخارجي من الفولاذ المقاوم للصدأ. مجهزة بسلم فولاذي إلى أعلى غرفة الاحتراق، وتركيب واقيات مرور مربعة في أعلى الغرفة، لتحديد مدى ملاءمة السقف لصيانة المعدات وتحسين السلامة.

3.9 تركيب العينة: باستخدام الرفع الكهربائي؛

3.10 حماية السلامة: عندما يتبين أن العينة غير مثبطة للهب تمامًا، يتم تركيبها بجهاز إطفاء الحريق الإلزامي؛

رابعاالمعلمات الرئيسية:

4.1 تكوين الجهاز: غرفة الاحتراق، غطاء جمع الدخان، نظام إمداد الهواء، السلم القياسي، مصدر الإشعال، قسم أنبوب عادم الدخان، قسم أنبوب أخذ العينات والقياس، نظام الاختبار البصري لكثافة الدخان، محلل الغاز، نظام الحصول على البيانات ومعالجة البرامج، نظام التحكم بالكمبيوتر، نظام التحكم في غاز الاحتراق ونظام عادم الدخان والمكونات الأخرى.

4.2 غرفة الاحتراق:

4.2.1 صندوق الاختبار: عبارة عن صندوق ذاتي الدعم بعرض (1000 ± 50) مم وعمق (2000 ± 50) مم وارتفاع (4000 ± 50) مم. الجزء العلوي من صندوق الاختبار مثبت بجانب سلم فولاذي لمخرج الدخان، أبعاد العرض 300 ± 30 مم، الطول 1000 ± 100 مم. مربع اختبار الجدار الخلفي وجانبي معامل انتقال الحرارة حوالي 0.7Wm-2.K-1 مواد العزل الحراري.

4.2.2 مادة غرفة الاختبار: مربع من خلال الهيكل الفولاذي، والجدار الداخلي مصنوع من الفولاذ المقاوم للصدأ بسمك 1.5 مم، وطلاء أسود مقاوم للتآكل، ومعامل نقل الحرارة بسمك 65 مم من القطن العازل الحراري 0.7Wm-2-K-1 ملفوف حول اللوحة الفولاذية، والجدار الخارجي عبارة عن لوحة فولاذية بسمك 1.5 مم مصقولة بلون الطلاء الذي يطلبه العميل. مجهزة بسلم فولاذي إلى أعلى غرفة الاحتراق، وتركيب حاجز مرور مربع في أعلى الغرفة، لتحديد مدى ملاءمة معدات صيانة السقف وتحسين السلامة.

5.1 المتطلبات؛

4.2.3 غرفة الاختبار مزودة بباب كبير على الجانب الأمامي، والباب مزود بنافذة زجاجية مقسى، مما يتيح مراقبة حالة الاختبار الداخلي في أي وقت. أثناء الاختبار، يتم إغلاق الباب وإغلاقه لمنع المواد الضارة الناتجة عن الاحتراق من تلويث الهواء الداخلي.

4.3 نظام إمداد الهواء: تلبية متطلباتEN50399 2022

4.3.1 أبعاد مدخل الهواء في الجزء السفلي من غرفة الاختبار: (800±20) × (400±10) (مم). يوجد صندوق هواء مثبت عند مدخل الهواء، ويتم إدخال الهواء مباشرة إلى غرفة الاحتراق من خلال صندوق الهواء المثبت أسفل مدخل الهواء، وحجم صندوق الهواء هو نفس حجم مدخل الهواء. يبلغ عمق صندوق الهواء 150 مم ± 10 مم، ويتم نفخ الهواء في صندوق الهواء بواسطة مروحة من خلال أنبوب مستقيم مستطيل، بعرض 300 مم ± 10 مم، وارتفاع 80 مم ± 5 مم، وطول 800 مم، والذي تكون المسافة بين السطح السفلي والسطح السفلي لصندوق الهواء 5 ~ 10 مم؛ يتم وضع الأنبوب بالتوازي مع السطح السفلي، وفي نفس الوقت يتم وضعه على طول الخط المركزي لموقد اللحام، ويتم إدخال الهواء إليه من خلال منتصف الجانب الأطول من صندوق الهواء. يتم تركيب شبكة عند مدخل الهواء لتكوين الهواء

الشكل 3، نظام إمداد الهواء

تدفق الهواء متساوي ومتسق. الشبكة مصنوعة من لوح فولاذي بسمك 2 مم مع ثقوب محفورة بقطر اسمي 5 مم ومسافة مركزية 8 مم.

4.3.2 مروحة إدخال الهواء: إنها مروحة ذات سرعة متغيرة التردد، ويتم التحكم في إمداد الهواء تلقائيًا بواسطة الكمبيوتر. قم بقياس تدفق الهواء في المقطع العرضي للأنبوب الدائري قبل الأنبوب المستطيل قبل الاختبار، واضبط تدفق الهواء على 8000 لتر/دقيقة ± 400 لتر/دقيقة، وحافظ على تدفق هواء ثابت أثناء الاختبار، مع الانحراف خلال 10% من القيمة المحددة.

4.3.3 يتم تركيب مقياس شدة الريح الرقمي في المقطع العرضي للأنبوب الدائري قبل الأنبوب المستطيل، والذي يمكنه القراءة بصريًا والتحكم في معدل تدفق الغاز للهواء الذي يمر عبر الصندوق.

4.4 أنواع السلالم الفولاذية: انظر الشكل 4

4.4.1 سلم فولاذي شائع الاستخدام: العرض (500 ± 5)، الارتفاع (3500 ± 10) مم؛ المواد USU304 الفولاذ المقاوم للصدأ.

4.4.2 سلم فولاذي خاص: أضف لوحة دعم من سيليكات الكالسيوم غير القابلة للاحتراق بعد السلم الفولاذي الشائع الاستخدام، وتكون متطلبات تركيب العينة هي نفس متطلبات السلم الفولاذي الشائع الاستخدام. قم بتثبيت لوحة دعم سيليكات الكالسيوم غير القابلة للاحتراق على طول السلم الفولاذي القياسي على الترس العرضي، بكثافة 870 كجم/م3±50 كجم/م3، سمك 11مم±2مم، عرض 415مم±15مم، طول 3500مم±10مم، وتتوافق طريقة التثبيت مع القسم 6.5.1 من GB/T31248-2014 ومتطلبات الاختبار جيجابايت/T18380.31-2008. متطلبات؛

4.4.3 تم تجهيز الطرف العلوي من الصندوق بسلم فولاذي للرفع مع رافعة كهربائية وقوس ومكونات أخرى؛ لتسهيل تركيب العينة على الأرض على السلم الفولاذي، ومن ثم رفع السلم الفولاذي والعينة المثبتة على التركيبات؛ عملية، وتركيب عينات مريحة.

4.4.4 السلم الفولاذي يلبي متطلباتEN50399 2022

(الموقد معخلاط الهواء والغاز فنتوري ويجب ألا تقل المسافة بين الموقد والخلاط عن 150 مم والقطر الداخلي 20 مم على الأقل)

4.5 غطاء الدخان:

4.5.1 يتم تركيب غطاء التدخين مباشرة فوق مخرج الدخان في غرفة الاحتراق، على مسافة 200 مم إلى 400 مم فوق مخرج الدخان في غرفة الاحتراق، مع أطول جانب موازٍ لأطول جانب من مخرج الدخان، والحد الأدنى لحجم السطح السفلي هو 1500 مم × 1000 مم.

4.5.2 حاجز خلط الهواء وغاز المداخن: توجد غرفة تجميع الدخان متصلة بأنبوب عادم الدخان فوق غطاء التدخين، ومن أجل جعل الهواء الموجود في غطاء التدخين يختلط مع غاز المداخن بالكامل، يوجد حاجز خلط الهواء وغاز المداخن مثبتًا عند مدخل الدخان.

4.5.3 يجب تفريغ جميع الغازات المتولدة أثناء الاختبار من خلال أنبوب عادم الدخان دون أي اختراق للهب أو تسرب للدخان أثناء العملية برمتها. في ظل ظروف الضغط الجوي و25 درجة مئوية، تكون قدرة عادم الدخان للنظام أكثر من 1 م 3 / ثانية. تصميم نظام التهوية لا يعتمد على شروط التهوية الطبيعية، ومن أجل تصريف كمية كبيرة من الدخان المتولد أثناء عملية احتراق الكابلات، تكون سعة عادم الدخان للنظام 1.5 م3/ثانية أو أكثر.

4.5.4 يتوافق مع المتطلبات القياسيةEN50399 2022

4.6 أنبوب عادم الدخان: الشكل 5

4.6.1 يتم توصيل أنبوب عادم الدخان بغطاء التدخين. القطر الداخلي للأنبوب هو 300mm D. من أجل تشكيل توزيع تدفق موحد عند نقطة القياس، يبلغ طول القسم المستقيم للأنبوب 3600mm.

4.6.2 مادة أنبوب عادم الدخان: أنبوب مزدوج الطبقة بسمك 1.2 مم من الفولاذ المقاوم للصدأ USU304 من الداخل، وطبقة الأسبستوس في المنتصف وحديد أبيض بسمك 1.2 مم من الخارج.

4.6.3 وفي الوقت نفسه، من أجل قياس معدل التدفق بدقة، تقوم شركتنا، وفقًا لأحكام معيار الاتحاد الأوروبي EN14390، بتشكيل سطح تدفق موحد قبل وبعد قسم الاختبار عن طريق لوح حارف.

4.6.4 معدل تدفق الحجم في أنبوب العادم: يتم ضبط معدل تدفق الحجم في أنبوب العادم على 1.0m3/s±0.05m3/s، ويتم الاحتفاظ بمعدل تدفق الحجم في نطاق 0.7m3/s~1.2m3/s أثناء الاختبار.

4.7 مسبار ثنائي الاتجاه .

4.7.1 موضع التثبيت: يقيس المسبار ثنائي الاتجاه معدل تدفق الحجم في أنبوب العادم، ويتم تثبيت المسبار في موضع الخط المركزي للأنبوب بطول 2400 مم من بداية ماسورة العادم، وطول أنبوب التوصيل حتى نهاية ماسورة العادم 1200 مم. المسبار عبارة عن أسطوانة بطول 32 مم وقطر خارجي 16 مم، مصنوع من الفولاذ المقاوم للصدأ. تنقسم غرفة الغاز إلى حجرتين متماثلتين ويتم قياس فرق الضغط بين الحجرتين بواسطة حساس الضغط. يلبي متطلبات 4.5.1 في GB/T 31248-2014؛

4.7.2 مستشعر الضغط التفاضلي: يتم استخدام جهاز إرسال الضغط التفاضلي عالي الدقة لقياس الضغط التفاضلي لخط الأنابيب. بالنسبة للمسبار ثنائي الاتجاه عالي الدقة، النطاق (0 ~ 200) Pa، دقة ± 1 Pa، مستشعر الضغط 90% وقت استجابة الإخراج يصل إلى 1 ثانية؛

4.7.3 المزدوجة الحرارية: استخدام أحكام المركبة GB/T16839.1-1997 للمزدوجة الحرارية المدرعة من النوع K لقياس درجة حرارة الغاز في المنطقة القريبة من المسبار. قطر السلك الحراري 1.5 ملم.

4.8 مسبار أخذ العينات: يتم تثبيت مسبار أخذ العينات في أنبوب العادم حيث يتم خلط غاز المداخن بالكامل. يكون مسبار أخذ العينات أسطوانيًا لتقليل التداخل مع تدفق غاز المداخن المحيط. يتم ضبط موضع أخذ عينات غاز المداخن على طول قطر أنبوب العادم بالكامل. ولتجنب عرقلة مسبار أخذ العينات بالسخام، يتم ضبط اتجاه الثقوب الموجودة على مسبار أخذ العينات نحو الأسفل. يتم توصيل مسبار أخذ العينات بمحلل غاز الأكسجين وثاني أكسيد الكربون من خلال أنبوب أخذ العينات المناسب. يفي بمتطلبات القسم 4.5.2 من GB/T 31248-2014؛

فالشكل 5قنوات إخلاء الدخان، أقسام القياس، أقسام أخذ العينات

4.9 نظام أخذ العينات:

4.9.1 تكوين نظام أخذ العينات: يتكون من أنبوب أخذ العينات، مرشح السخام، مصيدة التبريد، عمود التجفيف، المضخة ومنظم النفايات السائلة، والذي يمكن أن يضمن الجمع الفعال لعينات غاز المداخن وامتصاص غاز العادم.

4.9.2 أنبوب أخذ العينات مصنوع من مادة PTEE المقاومة للتآكل.

4.9.3 مرشح السخام: يتم ترشيح الغاز الناتج عن الاحتراق بواسطة المرشح على مراحل متعددة للوصول إلى مستوى تركيز الجسيمات الذي يتطلبه جهاز التحليل. يعتمد المرشح متعدد المراحل العلامة التجارية اليابانية Fuji. يتكون رأس الفلتر من مادة PTFE الصلبة والجزء الداخلي مصنوع من مادة فلتر PTFE بسمك 0.5um.

4.9.4 المصيدة الباردة: يتكثف غاز المداخن المستخرج خلال درجة حرارة منخفضة لإنتاج بخار الماء، ومن ثم يتم فصل بخار الماء عن السخام؛ تستخدم مصيدة التبريد ضاغط التبريد، بقدرة تبريد تبلغ 320 كيلوجول في الساعة، وثبات نقطة الندى بمقدار 0.1 درجة، وتغيير ثابت في نقطة الندى بمقدار 0.1 كلفن. يتمتع النظام بالقدرة على استبعاد بخار الماء الزائد؛

4.9.5 عمود التجفيف: يتم بعد ذلك تجفيف غاز المداخن المنفصل بواسطة عمود تجفيف على مرحلتين؛

4.9.6 مضخة أخذ العينات: مضخة الحجاب الحاجز KNF الألمانية، قدرة تفريغ المضخة 10 لتر / دقيقة ~ 50 لتر / دقيقة، تولد المضخة ضغطًا تفاضليًا أكبر من 10 كيلو باسكال. يتم توصيل نهاية أنبوب أخذ العينات بمحلل غاز الأكسجين وثاني أكسيد الكربون.

4.10 المروحة: قم بتركيب مروحة عادم الدخان في نهاية أنبوب عادم الدخان، عند درجة حرارة 25 درجة مئوية وظروف الضغط الجوي، تكون سعة عادم المروحة أكبر من 1.5 م 3 / ثانية. قوة المروحة 7.5 كيلو وات.

4.11 معدات قياس كثافة الدخان: يتم استخدام تقنيتين مختلفتين للقياس لقياس كثافة الدخان. الامتثال للمتطلبات القياسية GB/T31248-2014 القسم 4.7.

4.11.1 موقع تركيب المعدات: مثبت في أنبوب عادم الدخان حيث يتم خلط تدفق الهواء بالتساوي؛

4.11.2 يعتمد نظام الضوء الأبيض وصلات مرنة لتثبيت نظام تخفيف الضوء من نوع الضوء الأبيض مع أنبوب القياس لقناة عادم الدخان، ويتضمن الأجهزة التالية

4.11.2.1 المصابيح المتوهجة: تستخدم عند درجة حرارة اللون 2900K ± 100K؛ للمصابيح المتوهجة 6 فولت، 10 وات، بالإضافة إلى وحدة إمداد طاقة تيار مستمر لتوفير طاقة تيار مستمر ثابتة وتقلبات التيار في حدود 0.5% (بما في ذلك درجة الحرارة والاستقرار على المدى القصير والطويل)؛

4.11.2.2 نظام العدسات: يستخدم لتركيز الضوء في شعاع متوازي يبلغ قطره 20 مم على الأقل. يجب أن تكون فتحة انبعاث الضوء للخلية الكهروضوئية موجودة في بؤرة العدسة التي أمامها، ويعتمد قطرها (د) على البعد البؤري (و) للعدسة بحيث يكون d/f أقل من 0.04.

4.11.2.3 الكاشف: عنصر القياس البصري هاماماتسو الياباني، نطاق قياس يتراوح بين 400-750 نانومتر، دقة نفاذية تبلغ 0.01%، نطاق كثافة بصرية يتراوح بين 0-4، دقة كثافة الدخان تبلغ ± 1%، التوزيع الطيفي لاستجابته ووظيفة V () الخاصة بـ CIE (منحنى الضوء) لتداخل الدقة بنسبة ± 5%؛ في حدود 1% ~ 100% من مخرج الكاشف. يجب أن تكون قيمة الخرج خطية في حدود 3% من النفاذية المقاسة أو في حدود 1% من النفاذية المطلقة؛

4.11.2.4 يجب ألا يتجاوز نظام توهين الضوء بنسبة 90% من زمن الاستجابة 3 ثوانٍ، ويجب إدخاله إلى هواء الأنبوب الجانبي للحفاظ على البصريات بما يتماشى مع متطلبات انحراف تخفيف الضوء للنظافة، ويمكن استخدام الهواء المضغوط بدلاً من نظام الامتصاص الذاتي. يجب أن تفي معايرة نظام التوهين البصري بمتطلبات GB/T 31248-2014 في الملحق F.4.

4.11.2.5 المعلمات المحددة هي كما يلي:

4.11.2.5.1 مصدر الضوء: مصابيح متوهجة من شركة Philips الألمانية المستوردة

4.11.2.5.2 الطاقة الاسمية: 10 وات

4.11.2.5.3 الجهد الاسمي: 6 فولت

4.11.2.5.4 الدقة: ± 0.01 فولت

4.11.2.5.7 جهاز الاستقبال: خلية ضوئية من السيليكون هاماماتسو اليابانية، يتم تضخيمها بواسطة إشارة اللوحة، من خلال إدخال لوحة الإدخال / الإخراج إلى الكمبيوتر، والاستجابة الطيفية ومقياس الضوء الخاص بالمفوضين الدوليين للإضاءة (CIE) للمطابقة.

4.11.3 نظام الليزر: يجب أن يستخدم مقياس الضوء الليزري ليزر الهليوم-نيون بقدرة خرج تتراوح من 0.5 ميجاوات إلى 2.0 ميجاوات. يجب إدخال أنبوب القياس في الهواء، والبصريات للحفاظ على الامتثال لمتطلبات الانجراف لتخفيف الضوء للنظافة (F.4.2)، يمكن ضغط الهواء بدلاً من الهواء الممتص ذاتيًا.

4.12 معدات تحليل غاز المداخن:

4.12.1 محلل الأكسجين: آلة SIEMENS الألمانية مستوردة، مغناطيسية.

4.12.1.1 نطاق القياس: (0-25)%.

4.12.1.2 إخراج الإشارة: 4-20mA؛

4.12.1.3 الدقة 100×10-6

4.12.1.4 الرطوبة النسبية: <90% (بدون تكثيف)؛

4.12.1.5 الانحراف الخطي: <±0.1% O2؛

4.12.1.6 الانجراف الصفري:≥0.5%/شهر؛

4.12.1.7 انحراف المدى:≥0.5%/شهر.

4.12.1.8 زمن معالجة الإشارة الداخلية أقل من 1 ثانية؛

4.12.1.9 زمن الاستجابة: T90 <5 ثواني

4.12.1.10 التكرار: <±0.02% O2؛

4.12.1.11 العرض المحلي: شاشة الكريستال السائل LCD (مع الإضاءة الخلفية)

4.12.1.12 الإخراج التناظري: 4～20 مللي أمبير 750أوم

4.12.1.13 درجة الحرارة المحيطة: 5درجه مئوية~ +45درجه مئوية; مصدر الطاقة: 220 فولت تيار متردد±10%، 50 ~ 60 هرتز.

4.12.1.14 لا يزيد انحراف ضوضاء المحلل لمدة 30 دقيقة عن 100 × 10-6؛ دقة إخراج الحصول على البيانات أفضل من 100 × 10-6

4.12.2 أدوات قياس ثاني أكسيد الكربون (CO2):

4.12.2.1 القياس بالأشعة تحت الحمراء (IR)، يتم استيراد المستشعر واللوحة من MBE، ألمانيا؛

4.12.2.2 نطاق القياس: 0-10%؛

4.12.2.3 التكرار: <± 1%

4.12.2.4 الانجراف الصفري: ≥ 0.5٪ / شهر

4.12.2.5 انحراف النطاق: ≥ 0.5%/شهر

4.12.2.6 الانحراف الخطي:＜±1%

4.12.2.7 وقت الاستجابة: T90<3.5 ثانية.

4.12.2.8 دقة إخراج نظام الحصول على البيانات أفضل من 100×10-6

4.12.2.9 الإخراج التناظري: 4 ~ 20mA 750Ω

4.12.2.10 درجة الحرارة المحيطة: 5 درجة مئوية～＋45 درجة مئوية.

4.12.2.11 مصدر الطاقة: 220 فولت تيار متردد ± 10%، 50 ~ 60 هرتز 5000 وات

4.12.2.12 لا يزيد انحراف ضوضاء المحلل لمدة 30 دقيقة عن 100 × 10-6

4.12.3 المعالجة المسبقة للمحلل: قبل تحليل محتوى الأكسجين وثاني أكسيد الكربون لغاز المداخن المتولد أثناء الاختبار، يتم إجراء المعالجة المسبقة للتأكد من أن غاز المداخن جاف ويصل إلى مستوى تركيز الجسيمات الذي يتطلبه المحلل. تتكون المعالجة المسبقة من التكثيف والمرشح ومضخة أخذ العينات KNF الألمانية ومقياس التدفق والأنابيب.

4.13 معايرة أداة الاختبار بأكملها:

4.13.1. قياس توزيع التدفق: قياس عامل توزيع التدفق Kc، مجهز بقياس مسبار ثنائي الاتجاه؛

4.13.2 قياس زمن التأخر في أخذ العينات؛ تم استخدام برامج الكمبيوتر لإجراء تصحيحات على جميع البيانات؛

4.13.3 معايرة التشغيل:

4.13.3.1 معايرة عامل Kt لاستخدام الاختبار الروتيني: بعد المعايرة باستخدام وقود البروبان والميثانول، تم حساب عامل المعايرة النهائي Kt؛ أي أنه تم طرح عامل Kc لتوزيع معدل التدفق من عامل التصحيح النهائي لوقود البروبان والميثانول؛

4.13.3.2 تتم معايرة محلل الغاز باستخدام الغازات القياسية: زجاجة واحدة من النيتروجين وزجاجة واحدة من غاز ثاني أكسيد الكربون؛

4.13.3.3 معايرة معدل ضربات القلب: المعايرة باستخدام شعلة الغاز واحتراق السائل؛ المعايرة باستخدام فئات مختلفة لمعدل إطلاق الحرارة (20 كيلو واط إلى 200 كيلو واط).

4.13.3.4 معايرة استقرار نظام قياس غاز المداخن: من خلال تسجيل القيمة المطلقة للفرق بين قراءات إشارة الخرج للمستقبلات الضوئية 0 دقيقة و30 دقيقة كانحراف. ويتم تحديد الضوضاء عن طريق حساب متوسط ​​انحراف الكعب المربع (rms) لخط الاتجاه الخطي هذا؛ تحديد استقرار الإخراج: الضوضاء والانجراف أقل من 0.5% من القيمة الأولية؛

5.3.13.4 معايرة دقة قياس نظام الضوء الأبيض: معايرة 25% و50% و75% باستخدام المرشحات القياسية؛

4.13.3.6 معايرة نظام قياس غاز المداخن: سجل البيانات قبل وبعد عند استخدام احتراق الهيبتان. معايير الحكم: يكون انحراف النفاذية المقاسة في نهاية اختبار المعايرة عن تلك المقاسة قبل الاختبار في حدود ±1%؛ تكون نسبة TSP (إجمالي إنتاج الدخان) المقاسة في اختبار المعايرة إلى فقدان كتلة الهيبتان ضمن نطاق (110±25) م2/1000 جم.

4.13.4 المعايرة الروتينية: مجهزة ببرنامج معايرة روتينية مستقل. تم تصميم برنامج المعايرة الروتينية وفقًا لبرنامج المعايرة GB/T31248-2014.4.13.4.1 5.5:

أ. انجراف معدل ضربات القلب ومحتوى الأكسجين والنفاذية في 5 دقائق قبل الإشعال؛

ب، متوسط ​​قيمة معدل ضربات القلب لآخر 5 دقائق من مرحلة الاحتراق؛

C، متوسط ​​قيم محتوى الأكسجين والنفاذية وHRR خلال الدقيقة الأولى من الـ 5 دقائق قبل عملية معايرة خط الأساس للإشعال كقيم أولية؛

D، متوسط ​​قيم محتوى الأكسجين والنفاذية وHRR خلال آخر دقيقة واحدة من عملية اختبار المعايرة هي القيم النهائية؛

هـ. الفرق بين القيم الأولية والنهائية لمحتوى الأكسجين ومعدل انتقال الضوء ومعدل انتقال الضوء.

4.13.4.2 تلبي نتائج المعايرة المتطلبات التالية:

أ. يكون انحراف متوسط ​​قيمة HRR خلال آخر 5 دقائق من مرحلة الاحتراق عن القيمة المحددة ضمن ±5% من القيمة المحددة البالغة 20.5 كيلو وات أو 30 كيلو وات؛

ب. الفرق بين القيم الأولية والنهائية لمحتوى الأكسجين أقل من 0.02%؛

ج، الفرق بين القيم الأولية والنهائية لمعدل انتقال الضوء ≥ 1% من قيمة معدل انتقال الضوء؛

د. الفرق بين القيم الأولية والنهائية لـ HRR أقل من 2 كيلو وات؛

E. قيمة الانجراف لمعدل نقل الضوء في 5 دقائق قبل الإشعال أقل من 1%؛

F، انجراف محتوى الأكسجين في 5 دقائق قبل الإشعال أقل من 0.02%؛

G. قيمة الانجراف لـ HRR خلال 5 دقائق قبل الإشعال أقل من 2 كيلو واط.

4.14. مصدر الاشتعال:

4.14.1 الشعلة: شعلة هجينة من فنتوري الهواء والبروبان، بطول 341 مم (انظر أدناه للحصول على التفاصيل)

الشكل 7: مصدر الإشعال

أ. يتم حفر كل موقد لحام بفتحة تنفس للنار مقاس 242 × 1.32 مم

ب. غاز الاحتراق: 95% بروبان نقي. (العملاء لتوفير خاصة بهم)

ج- غاز الاحتراق: الهواء المضغوط. (يجب أن يصل ضغط الهواء إلى أكثر من 10Mba) لتوفير العملاء)

د. تدفق الهواء: (600 ~ 6000) ملغم / دقيقة قابل للتعديل.

ج، تدفق البروبان: (200 ~ 2000 ± 0.5) ملغم / دقيقة قابل للتعديل.

د ، موقد اللحام 20.5 كيلو واط: التدفق الشامل للبروبان هو 442 ملجم / ثانية ± 10 ملجم / ثانية ، تدفق الكتلة للهواء 1550 ملجم / ثانية ± 95 ملجم / ثانية ؛

هـ. موقد اللحام 30kw: معدل التدفق الكتلي للبروبان هو 647mg/s±15mg/s ومعدل التدفق الكتلي للهواء هو 2300mg/s±140mg/s؛

4.14.2 التدفق الشامل: استخدام مقياس التدفق الجماعي Huachuang ذو السبع نجوم المشترك بين الصين وكوريا، النطاق: 0 ~ 2.5 جم / ثانية، وهو في النطاق (0.6 ~ 2.5) جم / ثانية؛ دقة 1%؛ شاشة رقمية، مع إخراج 4 ~ 20 مللي أمبير، من خلال بطاقة التجميع يمكن التحكم بها مباشرة بواسطة الكمبيوتر، ووقت استجابة سريع، ودقة تحكم عالية.

4.15 دقة الحصول على البيانات ووقت الحصول عليها:

4.15.1 O2 وCO2، دقة 100 × 10-6 (0.01%)؛

4.15.2 قياس درجة الحرارة: 0-400درجه مئوية; دقة±0.5درجه مئوية;

3.15.4 قياس جهاز الرطوبة النسبية للهواء الداخلي: من 20% إلى 80%، بدقة 5%؛

4.15.4 دقة نظام تسجيل الوقت: 0.1S؛

4.15.5 وقت الاختبار: 1～يمكن ضبط 99 م/ث؛

4.15.8 دقة المعلمات الأخرى: 0.1% من قيمة المخرجات واسعة النطاق؛

4.15.9 وقت الاستحواذ: يقوم نظام الاستحواذ تلقائيًا بجمع وتخزين كل 3 ثوانٍ، بما في ذلك المعلمات التالية:①وقت،②معدل التدفق الشامل لغاز البروبان من خلال الموقد،③الضغط التفاضلي للمسبار ثنائي الاتجاه،④الكثافة البصرية النسبية،⑤تركيز O2،⑥تركيز ثاني أكسيد الكربون،⑦معدل التدفق الحجمي للغاز في أنبوب العادم،⑧النفاذية,⑨درجة الحرارة المحيطة بالجزء السفلي من العربة عند مدخل توصيل الهواء. عند حساب معدل إطلاق الحرارة للمادةومن ثم، خذ متوسط ​​القيمة كل 30 ثانية؛ عند حساب معدل إنتاج الدخان للمادة، خذ القيمة المتوسطة كل 60 ثانية. وفقًا لبيانات القياس المذكورة أعلاه، احسب معدل إطلاق الحرارة للمادة، والكمية الإجمالية لإطلاق الحرارة، ومؤشر معدل نمو الاحتراق، ومعدل إنتاج الدخان، ومؤشر إنتاج الدخان.

4.15.10 لوحة الاكتساب: يتم استخدام لوحة الحصول على البيانات Advantech من تايوان.

4.16 نظام التحكم بالكمبيوتر:

4.16.1 اعتماد برنامج التطوير LabeView الخاص بالأدوات والمعدات وبطاقة التحكم في الحصول على البيانات؛ التحكم في عملية الاختبار يمكن عرضها في منحنيات بيانات الاختبار في الوقت الحقيقي، ويمكن تحقيق الحصول على البيانات ومعالجتها تلقائيًا، والحفاظ على البيانات ونتائج قياس الإخراج

4.16.2 برنامج المعايرة: مزود ببرنامج معايرة روتينية مستقل. يحتوي البرنامج على: انجراف معدل ضربات القلب ومحتوى الأكسجين والنفاذية في 5 دقائق قبل الإشعال؛ متوسط ​​قيمة معدل ضربات القلب في آخر 5 دقائق من مرحلة الاحتراق؛ متوسط ​​القيم المعنية لمحتوى الأكسجين والنفاذية ونسبة تكرار الاستجابة (HRR) في الدقيقة الأولى من عملية معايرة خط الأساس في الـ 5 دقائق قبل الإشعال كقيمة أولية؛ ومتوسط ​​قيم محتوى الأكسجين والنفاذية وHRR في آخر دقيقة واحدة من عملية اختبار المعايرة كقيمة نهائية؛ الفرق بين القيم الأولية والنهائية لمحتوى الأكسجين ومعدل انتقال الضوء ومعدل انتقال الضوء.

4.16.3 يتم تخزين سجل الاختبار (3 ثوانٍ/الوقت) حسب الرقم ويمكن الاستعلام عنه في أي وقت؛ يمكن عرض تأثير طباعة تقرير الاختبار في الوقت الفعلي، وهو ما يمكن تحقيقه بمجرد النقر فوق أزرار البدء والحساب والحفظ، وما إلى ذلك، مما يجعل استخدامه سهلاً. قم بتخزين القيم التالية ذات الصلة:

الوقت (الزمن)، معدل التدفق الشامل لغاز البروبان من خلال الموقد (ملجم/ثانية)، الضغط التفاضلي للمسبار ثنائي الاتجاه (Pa)، الكثافة البصرية النسبية، تركيز O2 (V Oxygen/V Air)٪، تركيز CO2 (V ثاني أكسيد الكربون / V Air)٪، ودرجة الحرارة المحيطة في مجموعة موصل الهواء السفلي (K)؛

4.16.4 وفي نفس الوقت لزيادة وظيفة استرجاع البيانات، يمكنك تحميل البيانات التجريبية السابقة لإجراء حسابات جديدة وتشكيل تقرير.

5، أداء الجهاز كله:

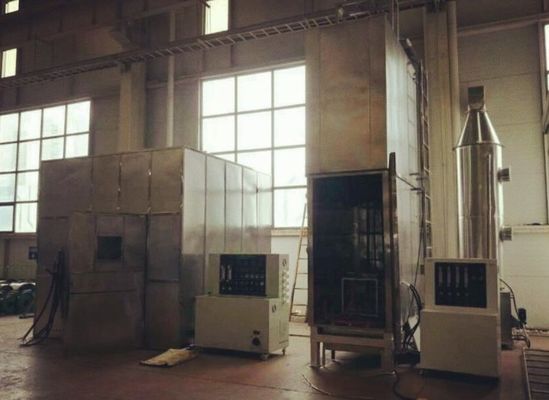

5.1 الآلة بأكملها تستخدم المساحة: طول 11 مترًا وعرض 7 أمتار وارتفاع 5.5 مترًا أو أكثر (بما في ذلك غرفة التحكم ومنطقة صنع العينات وغرفة الغاز ومساحة أخرى)

5.2 بناء غرفة التحكم: بطول 3 أمتار، وعرض 3 أمتار، وارتفاع 2.8 متر (عند جانب الطلب)؛

5.3 قوة الآلة بأكملها: AC380V، نظام خمس أسلاك ثلاثي الطور؛ الطاقة: >15 كيلو واط؛

5.4 يحتوي الجهاز على أجهزة حماية السلامة التالية: الحمل الزائد للطاقة، وحماية الدائرة القصيرة، وحماية دائرة التحكم من الحمل الزائد.
