مكان المنشأ: | الصين |
اسم العلامة التجارية: | SKYLINE |
إصدار الشهادات: | CE |
رقم الموديل: | SL-E04 |
الحد الأدنى لكمية: | 1 وحدة |
---|---|
تفاصيل التغليف: | حالة الخشب الرقائقي |
وقت التسليم: | 5-8 عمل يوم |
شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، Moneygram |
القدرة على العرض: | 20 / شهر |
خط السماء: | غرفة اختبار الأسلاك المتوهجة | اساسي: | IEC60695-5-10 |
---|---|---|---|
مادة: | صلب | نطاق درجة حرارة: | 500 ~ 750 ± 10 ℃ ; 750 ~ 960 ℃ ± 15 ℃ |
كي عميق: | 7 مم ± 0.5 مم | سلك توهج داخل عينة الاختبار وعبرها: | 7 ملم ± 0،5 ملم. |
القوة على عينة الاختبار: | 0،95 نيوتن ± 0،10 شمالاً | حجم الغرفة: | 0.5 م 3 |
تسليط الضوء: | اختبار حافة حادة,آلة الاختبار الإلكترونية |

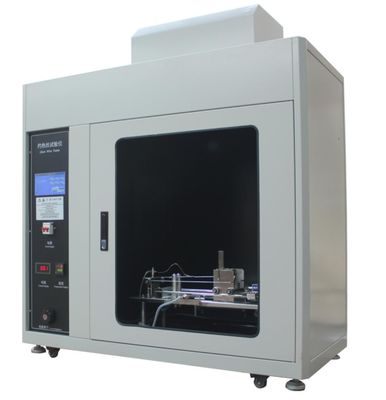

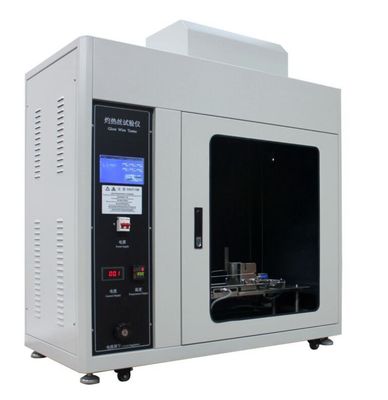

معدات الاختبار الإلكترونية IEC60695-5-10 معدات اختبار الأسلاك المتوهجة
طلب
• التوهج سلك اختبارتم تصميمه لإجراء اختبار مخاطر الحريق على المنتجات التقنية الكهربائية وفقًا لأحكام المعايير الدولية.
• يتم تزويد وحدة التحكم بجميع أدوات التحكم والقياس اللازمة لضبط درجة حرارة سلك التوهج بدقة.يتغير تيار السلك باستمرار عن طريق وحدة التحكم المثبتة على اللوحة ويتم مراقبته بواسطة مقياس التيار الداخلي.
• تم تركيب مؤشر درجة حرارة رقمي يقيس بدقة درجة حرارة سلك التوهج ، بالتزامن مع المزدوجات الحرارية المتوفرة.الدائرة الكهربائية لوحدة التحكم محمية تمامًا بواسطة الصمامات وقاطع الدائرة المصغرة وتتضمن مفتاح تشغيل / إيقاف تشغيل وتحكم زر ضغط في تيار الخرج.خزانة قائمة بذاتها مع نافذة عرض كبيرة وداخلية داكنة اللون.
المعايير الفنية
قطر سلك الوهج | 4 مم ± 0.04 مم ني / كر (80/20) |
نطاق درجة حرارة | 500 ~ 750 ± 10 ℃ ; 750 ~ 960 ℃ ± 15 ℃ |
قطر الحرارية | 0.5 مم من النوع K (Ni / Cr - Ni / Al) ، يمكن أن يتحمل الغلاف المدرع درجة الحرارة -40 ~ 1100 درجة مئوية |
وقت الحرق | 30 ثانية ± 0.1 ثانية (عداد رقمي OMRON H5CN-XAN-Z ، 0-9999 ثانية ، جدول معد مسبقًا) |
وقت الضوء | 0-999.9 ثانية ± 0.1 ثانية ، تسجيل تلقائي ، مهلة يدوية |
وقت إطلاق النار | 0-999.9 ثانية ± 0.1 ثانية ، تسجيل تلقائي ، مهلة يدوية |
كي عميق | 7 مم ± 0.5 مم |
ضغط العينة | 1N ± 0.2 ن |
سرعة الاختبار | 18 ± 3 مم / ثانية |
اختبار الخلفية | خلفية سوداء |
اختبار عملية التحكم الآلي | التشنجات المستقلة |
غرفة | ≥0.5 م |
التحكم باستخدام الحواسيب الصغيرة ذات الشريحة الواحدة | + التحكم في شاشة اللمس |
مزود الطاقة | 220 فولت ، 50 هرتز |
غرفة اختبار الأسلاك المتوهجة. pdf
ملف الشركة. pdf
سلك متوهج |
|
يجب أن يتم تلدين سلك توهج جديد لمدة لا تقل عن 10 ساعات عن طريق تعريضه لتيار لا يقل عن 120 أمبير قبل استخدامه لإجراء اختبار.يمكن تحقيق وقت التلدين الكلي بشكل تراكمي.لتجنب التلف ، يجب عدم تركيب المزدوجة الحرارية أثناء التلدين.في نهاية التلدين ، يجب التحقق من عمق ثقب الجيب الحراري. | |
الموقت | 0-30 ثانية ± 1 ثانية |
القوة على عينة الاختبار | 0،95 نيوتن ± 0،10 شمالاً |
سلك توهج داخل عينة الاختبار وعبرها | 7 ملم ± 0،5 ملم. |
سرعة | 10 مم / ثانية إلى 25 مم / ثانية |
المزدوج الحراري الأسلاك الدقيقة |
القطر الاسمي 1.0 مم.يجب أن تكون أسلاك المزدوجة الحرارية مناسبة للتشغيل المستمر في درجات حرارة تصل إلى 960 درجة مئوية (مثل الكروم / الألوميل (النوع K) - انظر IEC 60584-1).يجب أن تكون نقطة اللحام داخل الغلاف أقرب ما تكون إلى الحافة |
نطاق درجة حرارة | 500-1000 درجة مئوية |
غرفة | حجم لا يقل عن 0.5 م3، خلفية مظلمة، إضاءة 20 جنيه استرليني lx. |
تقرير المعايرة الأولي: |
مطلوب.ويجب أن يشمل الرسم البياني لدرجة الحرارة مقابل الرسم البياني الحالي في التقرير أيضًا |
لوح خشبي (x2) | مسطحة وسلسة وبسماكة لا تقل عن 10 مم |
المعايير
IEC60695 - 2-10 / 11/12/13 ، IEC60884-1 ، IEC60335-1 ، VDE0620
ما هو سلك التوهج القادر؟
توافق الأسلاك المتوهجة هو اختباريضمن السلامةوتجنب الحوادث المؤسفة التي يسببها سوء التعامل البشري ، أو التيار الزائد ، أو أعطال ماس كهربائى خاصة داخل أنظمة أسلاك الأجهزة.... اختبار سلك التوهج إلزامي بموجب معايير السلامة IEC 60335-1.
