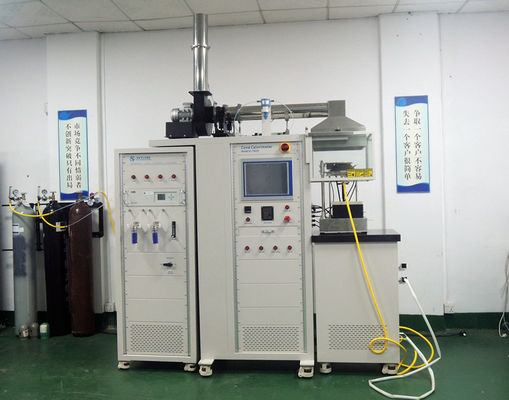

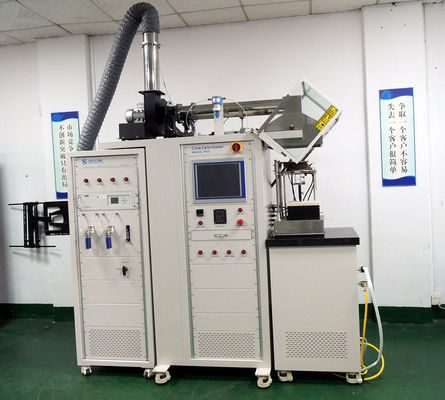

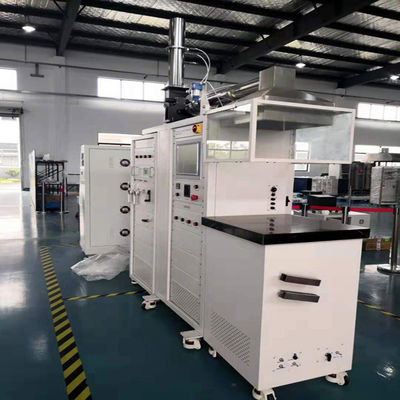

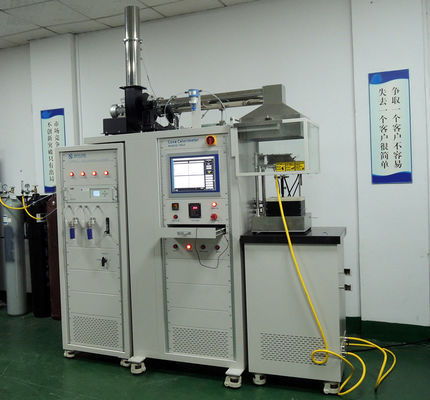

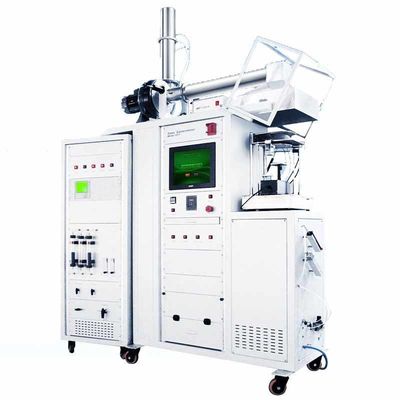

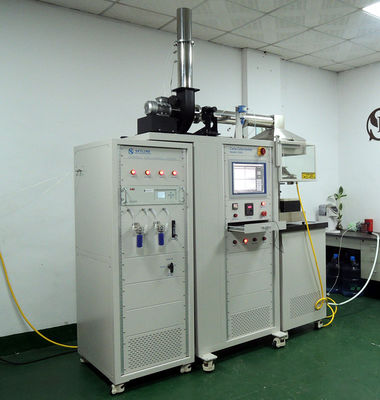

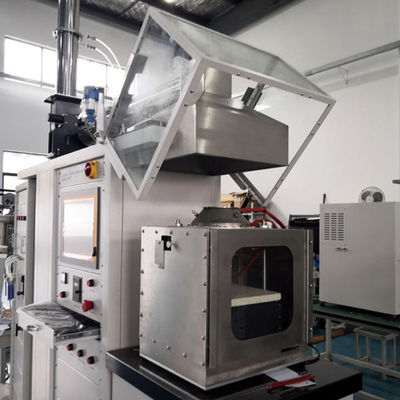

ISO5660 أداة تحليل مقياس السعرات الحرارية المخروطية لإطلاق الحرارة

مقدمة المنتج

يقيس جهاز قياس السعرات الحرارية المخروطي معدل إطلاق الحرارة (HRR) ، وانبعاث الدخان ، ووقت الاشتعال ، واستهلاك الأكسجين ، وتوليد أول أكسيد الكربون وثاني أكسيد الكربون ، ومعدل فقد الكتلة عند تعرض العينة لمورد السخان المخروطي.

تطبيق

يستخدم هذا الجهاز لتقييم المواد المعرضة للإشعاع الحراري (قيمة الإشعاع النموذجية 25 ، 35 ، 50 كيلو وات / م 2) ، المشتعلة بجهاز الإشعال بالشرارة الكهربائية ، ثم قياس معدل إطلاق الحرارة للمادة ، ومعدل تدفق غاز المداخن ، و معامل C ، وقت اشتعال العينة ووقت الإطفاء ، إجمالي استهلاك الأكسجين ، إجمالي توليد الدخان ، معدل فقد الكتلة ، إجمالي إطلاق الحرارة ، حرارة الاحتراق الفعال ، توليد ثاني أكسيد الكربون وتوليد أول أكسيد الكربون.

المعايير الفنية

ميزات المنتج والتطبيق

1.Cone Calorimeter مع خزانة تحليل متحركة ، يمكن توصيله بنظام اختبار معدل إطلاق الحرارة الكبير مثل ISO 9705 ، EN 13823 إلخ ، يتوافق مع معايير الاختبار ISO 5660 ، ASTM E1354 ، BS 476 الجزء 15 إلخ.
2.جسم اختبار متكامل وخزانة تحليل 19 بوصة ، كمبيوتر مدمج بشاشة تعمل باللمس 15 بوصة ، للتحكم الكامل والاختبار التلقائي.

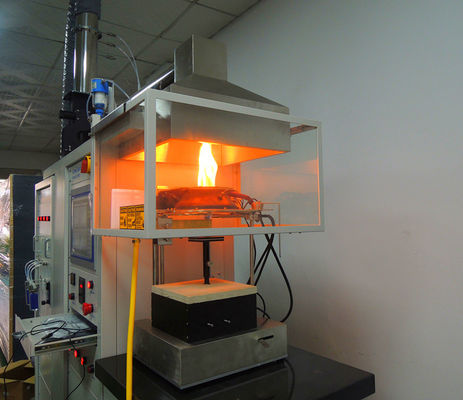

3. سخان كونيكال قوة تصنيفية 5000W ، ناتج الحرارة 0 ~ 100kW / m2 ، باستخدام وحدة التحكم في درجة الحرارة PID ، في حين أن مخروط الإشعاع يمكن أن يكون أفقيًا أو رأسيًا.
4-عند تعرضها للجزء المركزي من سطح العينة بمدى 50 × 50 مم ، فإن الإشعاع في مركز الانحراف لا يزيد عن 2٪.
5-مدى وزن العينة 0 ~ 3000 جرام ؛الدقة: 0.1 جرام.
6. يتم فتح مصراع الانقسام التلقائي تلقائيًا لنقل الإشعاع إلى العينة.
7.ABB EL3020 محلل الأكسجين البارامغناطيسي ، باستخدام طريقة التغيير المغناطيسي لقياس تركيز الأكسجين في الغاز.نطاق التركيز 0-25٪.
8.تحليل كثافة الدخان باستخدام نظام الليزر ، ويتكون النظام من 0.5 ميجاوات He Ne laser ، وهو الكاشف الرئيسي والكاشف الإضافي.
يتكون نظام العادم من المروحة وغطاء تجميع الدخان وأنبوب العادم ومقياس تدفق لوحة الفتحة وما إلى ذلك.معدل تدفق مروحة العادم 0 ~ 50g / s ، الدقة 0.1g / s.
9. تم تركيب جهاز أخذ العينات الحلقي من غطاء تجميع الدخان عند 685 مم ، مع 12 فتحة.
10- يجب تحديد معدل تدفق العادم بقياس فرق الضغط على جانبي فتحة الحافة الحادة 350 مم فوق المروحة ، القطر الداخلي للحادة.
لوحة فتحة الحافة 57 مم + 1 مم.
11- يتكون نظام أخذ عينات الغاز ABB SCC-S من مضخة أخذ العينات ، والمرشح ، والمصيدة الباردة ، وتصريف مياه الصرف الصحي ، وفلاتر المياه ، ومرشحات ثاني أكسيد الكربون ؛
نظام تبريد المياه المحمول دون الحاجة إلى محطات المياه والسباكة عند استخدام مقياس تدفق الحرارة (ISO 5660).
12- من أجل معايرة استجابة نظام الاختبار بالكامل ، استخدم موقد المعايرة النحاسي ذو الفتح المربع ، المستخدم لقياس قيمة معامل C.
13. يكون نظام الحصول على البيانات قادرًا على تسجيل محلل الأكسجين ، ومقياس الفتحة ، والمزدوجة الحرارية وغيرها من أدوات الإخراج.

التطبيق: مناسب لاختبار معدل إطلاق الحرارة لمواد البناء ، والسكك الحديدية ، وكابلات الأسلاك

تفاصيل المنتج لجهاز قياس السعرات الحرارية المخروطي

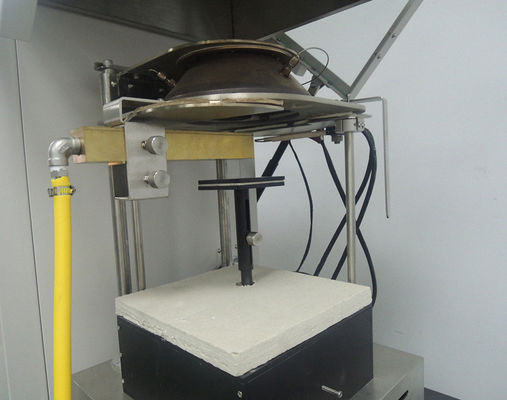

اشتق اسم Cone Calorimeter من السخان المخروطي كما استخدمه الدكتور Vytenis Babrauskas لفحص عينة الاختبار (100 مم × 100 مم) بتدفق يصل إلى 100 كيلو وات / م 2 لاستنفاد الأكسجين على نطاق البدلاء أثناء تطوره.يعتمد اختبار Cone Calorimeter على النظرية القائلة بأن السعرات الحرارية للاحتراق النقي تتناسب مع الكمية اللازمة من الأكسجين للاحتراق ويتم توليد 13.1 ميجا جول / كجم عند استهلاك 1 كجم من الأكسجين ، وانبعاث الحرارة ، ووقت الاشتعال ، واستهلاك الأكسجين ، وتوليد ثاني أكسيد الكربون وثاني أكسيد الكربون ، وتدفق الغازات المشتعلة المتولدة من مواد الاختبار.

المعايير

ASTM: ASTM D6113 ، ASTM E1354 ، ASTM E1740 ، ASTM F1550
BS: BS 476-15
ISO: ISO 5660
EN: EN 45545-2: 2013
غيغابايت: GB / T 16172: 2007

متطلبات التثبيت

الكهرباء: 230 فولت الاسمي 50 أمبير
درجة الحرارة المحيطة: تعمل من 10 إلى 35 درجة مئوية
الأبعاد: الجهاز: 1800 مم (عرض) × 900 مم × (ارتفاع) × 2600 مم (عمق)
إمدادات الغاز: الميثان والنيتروجين والهواء المضغوط

مقياس السعرات الحرارية المخروطي. pdf

كيف يعمل جهاز قياس السعرات الحرارية المخروطي؟

المخروط عبارة عن أداة لاختبار الحريق تعتمد على مبدأ أن كمية الحرارة المنبعثة من عينة الاحتراق مرتبطة بشكل مباشر بكمية الأكسجين المستهلكة أثناء الاحتراق.تتماشى كمية الحرارة التي تولدها المادة بشكل مباشر مع شدة الحريق ، مثل معدل نمو الحريق.
