| الاسم التجاري: | SKYLINE |
| رقم الطراز: | SL-ESD61002TA |
| الـ MOQ: | وحدة 1 |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 / MONTH |

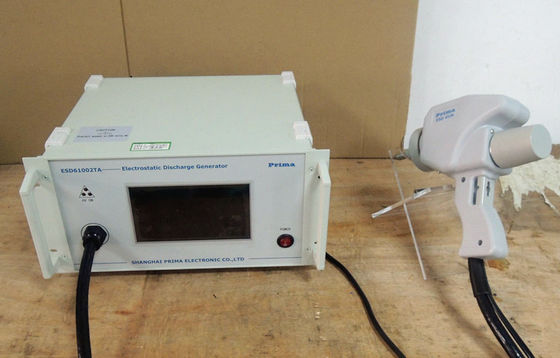

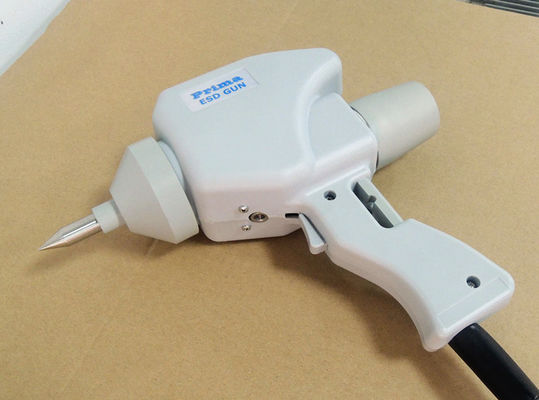

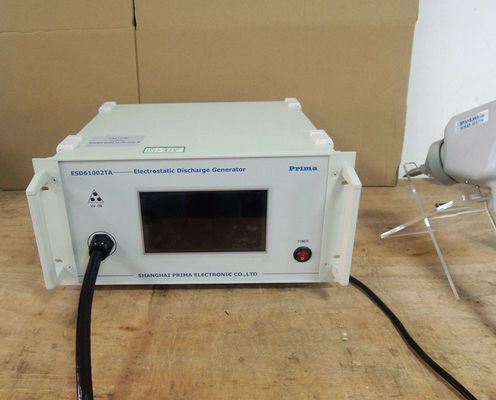

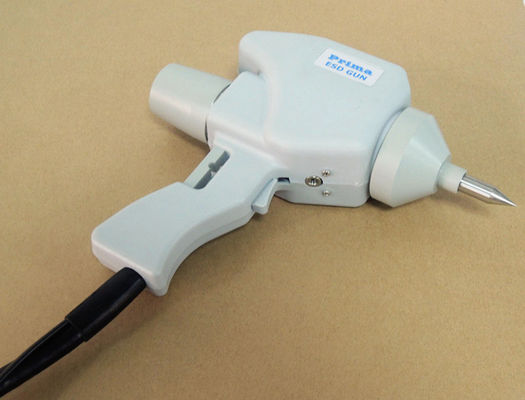

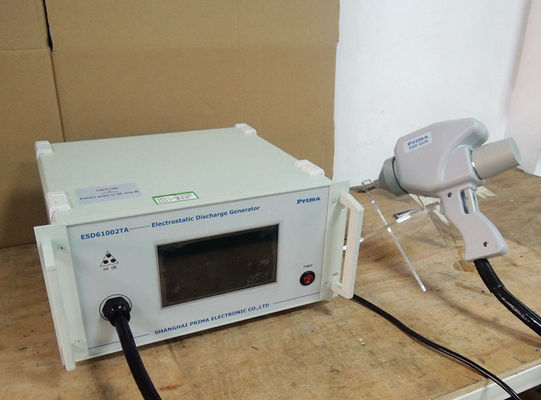

معدات اختبار محاكي ESD / اختبار التفريغ الكهروستاتيكي
مقدمة المنتج
من أجل حماية المعدات من التلف الكهروستاتيكي وموثوقية المنتج والنظام ، خاصة بسبب استخدام المكونات الكهربائية الدقيقة ، من المهم بالنسبة للتصنيع أو المستخدمين النظر في الضرر الكهروستاتيكي.
مشكلة الكهرباء الساكنة لها شيء يتعلق بالبيئات وظروف الاستخدام ، فقد تولد كهرباء أثناء استخدام الألياف الاصطناعية على وجه الخصوص.على سبيل المثال ، أثناء قيام المشغل بالدوس على سجادة الأرض في المختبر ، قد تولد الشحنة بين جسمه والألياف بسبب الاحتكاك ； بالتكيف ، قد يحدث مفتاح الشحن بين المشغل وكرسيه.يمكن للمشغل الحصول على شحن مباشرة أو عن طريق الكهرباء الساكنة.بالنسبة للأخير ، لا يمكن للسجادة التي تم إجراؤها أن تولد أي وظائف وقائية ، باستثناء أن المشغل يتبنى بعض تدابير الاتصال بالأرض.
يوضح الشكل 1 أن الألياف المختلفة ستولد كهرباء مختلفة في ظل ظروف الرطوبة المختلفة.
مقدمة قياسية لـ IEC61000-4-2
نظرًا لأن معيار IEC61000-4 هو معيار أساسي صادر عن IEC ، فإنه يناسب اختبارات EMC لجميع أنواع المعدات الكهربائية والإلكترونية.من الضروري إدخال المعيار الفرعي (IEC61000-4-2) كاختبار للتفريغ الكهروستاتيكي.يحتوي هذا الفصل على محتوى حول تركيب المعدات ، ومتطلبات أداء جهاز اختبار التفريغ الكهروستاتيكي ، وفحص الشكل الموجي.
متطلبات الأداء الرئيسية للمختبر
|
سعة التخزين (Cs + Cd) المقاوم التفريغ (طريق) مقاومة الشحن (Rc) الناتج HV: 8KV (التصنيف) 15KV (التصنيف) اعوجاج مؤشر جهد الخرج قطبية وقت دائم وضع التفريغ: واحد تفريغ الموجي الحالي |
150pF ± 10٪ 330 ± 10٪ 50MΩ ～ 100MΩ تستخدم لتفريغ الاتصال تستخدم لتفريغ الهواء ± 5٪ +/- 5s على الأقل 1s على الأقل ينظر الشكل 3 |
