GB / T 3903.6-2017 1500W معدات اختبار الأحذية لاختبار الأداء الديناميكي المضاد للانزلاق

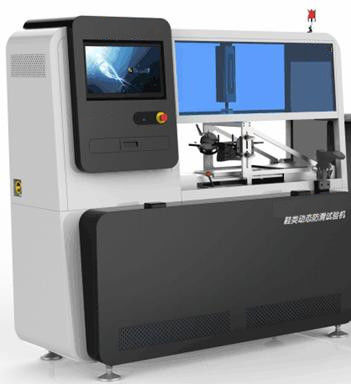

آلة اختبار الأحذية الديناميكية المضادة للانزلاق

الاستخدامات

يستخدم في اختبار الأداء الديناميكي المضاد للانزلاق للحذاء أو النعل بالكامل.

المعايير

GB / T 3903.6-2017 ، GB / T 28287-2012 ، EN 13287-2012 ، ASTM F2913-2011 (ASTM F1677-2005) ، SATRA TM 144 ، EN ISO 20345 ، GB 21148: 2020 ، GB 20265: 2019 ، QB / T 4549: 2013، QB / T 4552-2020، QB / T 4553: 2013، QB / T 4556: 2013، QB / T 5300-2018، QB / T 5301-2018، QB / T 5412-2019، QB / T 5541-2020 ；

مبدأ

قم بتطبيق الحمل المحدد من خلال وسائط مختلفة (لوح فولاذي مقاوم للصدأ أو بلاط سيراميك أو محدد).اضبط الرقم المحدد وسرعة الاحتكاك.لقياس معامل الاحتكاك للنعل لتحديد مقاومة انزلاق الحذاء ؛

عناصر الاختبار: انزلاق الكعب إلى الأمام

زلة مقدمة للخلف

الانزلاق المسطح إلى الأمام

تحديد

1. الضغط العمودي: 0 1000N ؛

2. التوتر الأفقي: 0 1000N ؛

3. اختبار سرعة: (0 0.3 ± 0.03) m / s قابل للتعديل ؛

4. شوط اللوح المتحرك: 0 200mm ؛

5. وقت الاتصال الثابت: 0 5s ؛

6. جهاز تثبيت الحذاء الأخير: 0 30 ؛

7. مستشعر عمودي: 1KN one (نوع قرص NTS ياباني) ؛

8. مستشعر المستوى: 1KN اثنان (نوع قرص NTS الياباني) ؛

9. الدقة: ± 0.5٪؛

10. دقة التحكم في الضغط العمودي: ± 1٪.

11. وقت التحكم في الضغط العمودي: 0 لضبط القيمة ، أقل من 0.2 ثانية ؛

12. المخفض الكوكبي: نسبة التخفيض 1:15 ، والعملية منخفضة الضوضاء.

13. اعتماد مسار التوجيه الخطي الدقيق.

14. مخلب الفرامل: تايوان R & D ؛

15. حزام توقيت الإرسال: كوريا الجنوبية سامسونغ ؛

16. مستشعر الإزاحة: دقة راينلاند اليابانية 0.001 مم ؛

17. طاولة العمل: 600 * 320 مم (مصنوعة من الفولاذ المقاوم للصدأ) ؛

18. محرك التحكم: محرك سيرفو ياباني باناسونيك 750 وات ؛

19. نظام الضغط: استخدام التحكم في الصمام النسبي الياباني SMC ، إعداد الكمبيوتر ، الضغط الأوتوماتيكي.

20. رف العينة: مصنوع من سبائك الألومنيوم.

21. نظام تحكم + برمجيات: نظام اقتناء عالي السرعة وبرنامج اختبار خاص تم تطويره بواسطة شركة Hengyu ، طرق اختبار مدمجة مثل EN 13287 ، SATRM 144 ، ASTM F2913 ، GB / T3903.6 ، إلخ.

22. اسطوانة القوة: اسطوانة SMC.

23. جهاز الحماية: حماية التسرب ، حماية الضغط الزائد ، حماية الحد من السكتة الدماغية العازلة للهواء.حماية مفتاح إيقاف الطوارئ ؛

24. قياس زاوية الوتد: 7 ° و 5 ° ؛

25. الهواء المضغوط: 6 بار كحد أدنى ، مع جهاز تنظيف بعد الطحن (مسدس رش هوائي) ؛

26. الصك مزود برف قابل للطي سريع التحميل ؛

الحجم (الطول * العرض * الارتفاع سم): 192 * 81 * 175 ؛

الوزن (كجم): 300 ；

متطلبات التثبيت:

1. امدادات الطاقة: ac 220 فولت 50 هرتز 1500 واط ؛

2. البيئة: 23 ± 2 ℃، 50٪ ± 5٪؛

3. العملية: الهبوط.

4. متطلبات الغاز: هواء مضغوط

قائمة التعبئة

• ل 1 مضيف
• زوج واحد من حذاء الزنبرك يستمر (40 ، 41 ، 42 ، 43 ، 44) للأحذية الكاملة القابلة للطي الخاصة (لتثبيت الحذاء بالكامل أو عينة الاختبار الوحيدة) ؛
• ل رف واحد قابل للطي آخر سريع التحميل ؛
• ل أقدام اصطناعية ميكانيكية EN 13287 (4 قطع / مجموعة ، لتركيب مقاس الحذاء أقل من 250) ؛
• كتلة زاوية إسفين 5 درجات ، 7 درجات (لإعداد زاوية الحذاء) ؛
• قطعة واحدة من كتلة المطاط القياسية EN 13287 (تستخدم لمعايرة البلاط والأدوات) ؛
• ل 1 حامل اختبار الغراء القياسي (يستخدم لمعايرة البلاط والأدوات) ؛
• ل 1 كتلة طحن وحيد ؛
• ل جهاز طحن وتطهير (مسدس رش هوائي) ؛
• ل ورق صنفرة من كربيد السيليكون P400 1 عبوة (50 ورقة) ؛
• ل 2 GB / T 3903.6: 2017 ألواح زجاجية قياسية ؛
• 1 مجموعات من بلاط السيراميك القياسي EN 13287 (الطوب الرمادي المنتج في المملكة المتحدة ، وسط الرصف القياسي SRA) ؛
• ل 1 قطعة من لوحة اختبار الفولاذ المقاوم للصدأ EN 13287 (وسط رصف قياسي SRB) ؛
• l3 البلاط القياسي (الطوب الأحمر البريطاني ، SATRA TM 144 ، وسيط الرصيف ASTM F2913) ؛
• ل SATRA TM 144 ، ASTM F2913 1 قطعة (5 ، 7) لكتلة زاوية التثبيت لقشرة الأحذية ؛
• زجاجتان من كبريتات لوريل الصوديوم (معدة لاختبار بلاط SRA على الطرق الرطبة والزلقة) ؛
• 1 زجاجة من محلول الجلسرين المائي القياسي ، زجاجتان من الجلسرين العادي (معدة لاختبار لوح الفولاذ المقاوم للصدأ SRB على الطرق المبتلة والزلقة) ؛
• ل 1 لفة من الغراء السوبر المستورد (قوة لاصقة قوية ، الغراء لن يلتصق بعد التمزق ، يستخدم للغراء القياسي ، نعل الحذاء ، جلد السماء ، إلخ) ؛
• ل 1 اختبار خشونة (للكشف عن خشونة البلاط وألواح الفولاذ المقاوم للصدأ) ؛
• ل ضاغط هواء صامت ؛
• ل كمبيوتر واحد وطابعة واحدة ؛
