100V 50A معدات اختبار المعمل مع وحدة البطارية ونظام التفتيش PACK

100V 50A معدات اختبار المعمل مع وحدة البطارية ونظام التفتيش PACK

  • 100V 50A معدات اختبار المعمل مع وحدة البطارية ونظام التفتيش PACK
100V 50A معدات اختبار المعمل مع وحدة البطارية ونظام التفتيش PACK
تفاصيل المنتج:
مكان المنشأ: دونغوان
اسم العلامة التجارية: Skyline
إصدار الشهادات: CE
رقم الموديل: فحص وحدة البطارية والحزمة
شروط الدفع والشحن:
الحد الأدنى لكمية: وحدة 1
الأسعار: Negoitable
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 15 يوم عمل
شروط الدفع: ويسترن يونيون ، موني جرام ، T / T
القدرة على العرض: 1 قطعة / الشهر
اتصل
مفصلة وصف المنتج
وضع المواد: 100 فولت وضع التحكم في القناة: تحكم مستقل
مدخل الطاقة: 47.1 كيلو واط المدخلات الحالية: 71.5 أ
الحد الأدنى لجهد التفريغ: 3 فولت قوة خرج قناة واحدة: 5 كيلو واط
إجمالي قوة خرج القناة: 40 كيلو واط
تسليط الضوء:

100V 50A معدات اختبار المعمل

,

معدات اختبار معمل التفتيش PACK

100V 50A وحدة البطارية & PACK التفتيش نظام معدات اختبار معمل

100V ، 50A وحدة البطارية ونظام التفتيش PACK

وصف المنتج لمعدات اختبار المعمل:

1. اختبار محاكاة بطارية الطاقة ، اختبار المضاعف.

2. دورة حياة الاختبار.

3 ، اختبار الطاقة والقدرة والطاقة.

4 ، تجميع افتراضي لحزم بطاريات الطاقة: تركيب منحنى الشحن والتفريغ ، اختبار وتقييم اتساق البطارية.

5 ، اختبار قدرة الشحن والتفريغ عالية المضاعف.

6 ، اختبار وحدة سلسلة بطارية الطاقة وبطارية تخزين الطاقة: جهد خلية واحدة ، مراقبة درجة حرارة خلية واحدة (معدات عالية الجهد).



الميزات الوظيفية (تتطلب بعض الوظائف التخصيص):

1 ، منصة اختبار الشحن / التفريغ عالية الأداء التي تم تطويرها خصيصًا لوحدات البطارية عالية الكثافة (الحزم).

2 ، باستخدام التصميم المعياري لعزل التردد العالي على مرحلتين AC / DC و DC / DC ، جنبًا إلى جنب مع انجراف درجة الحرارة المنخفضة ، ورقاقة التحويل التناظرية إلى رقمية متعددة القنوات 24 بت ADC ، دقة الحالة المستقرة أعلى من المعدات التقليدية.

3 ، كثافة طاقة عالية للنظام ، مع تكامل متعدد القنوات ووظيفة استعادة الطاقة.

4 ، عملية HMI ، مفتاح واحد ذكي للمعايرة التلقائية.

5 ، قابلية تكيف متعددة BMS ، دعم الشحن / التفريغ نفسه / منفذ مختلف ، دعم مخطط التتابع / MOS BMS ؛دعم تمديد الاتصالات CAN و RS485 المستقل ؛دعم وظيفة تكوين DBC.

6 ، جهاز التحكم عن بعد للكمبيوتر العلوي عبر إيثرنت ، اتصال متوازي للقنوات ، دعم لمحاكاة حالة النبض والعمل.

7 ، تصميم واجهة الإنسان والآلة ، وظائف النظام بسيطة وسهلة التشغيل ؛دعم عدد من الإعدادات المخصصة ؛مزود بخدمة التذكير التلقائي للمعايرة الدورية.



وصف نظام معدات اختبار المعمل

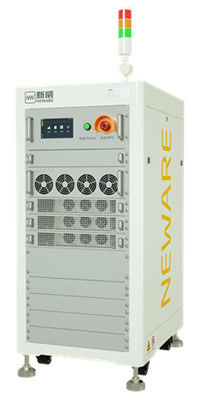

نظام اختبار CE-6000 Module & PACK عبارة عن معدات شحن / تفريغ عالية الدقة تم تطويرها لاختبار حزمة البطارية عالية الطاقة ، مع سرعة استجابة ديناميكية عالية ، ودقة عالية مستقرة ، وتكوين مرن لقنوات متعددة ، وما إلى ذلك ، وهو يدعم اختبار النبض ، واختبار دورة الحياة والعمل اختبار محاكاة الحالة.النظام مجهز بوظائف إدخال متعدد القنوات واستعادة الطاقة ، والتي يمكن أن توفر كمية كبيرة من الطاقة الكهربائية المستهلكة أثناء عملية الشحن والتفريغ ؛إنها تتبنى طوبولوجيا تحويل تيار مستمر ثنائي الاتجاه عالي التردد ، جنبًا إلى جنب مع شريحة محول AD عالية الأداء متعددة القنوات 24 بت ، مع دقة أخذ عينات أعلى من المعدات التقليدية أحادية النطاق.

100V 50A معدات اختبار المعمل مع وحدة البطارية ونظام التفتيش PACK 0

ثلاث مراحل AC-DC وحدة

  • تصميم خالٍ من ثلاث مراحل: تم اعتماد تصميم متقدم خالٍ من الصفر ثلاثي الأطوار ، وفلطية الحافلة مستقرة من خلال دائرة PFC للجسر ثلاثية الطور الناضجة والموثوقة لتلبية الطلب على الاستجابة السريعة ؛
  • طاقة عالية وتوافقي منخفض: عامل طاقة ثنائي الاتجاه> 0.99 ، تيار متناسق منخفض <5٪ ، يتكيف مع شبكات الطاقة القاسية المختلفة ، والعاكس متصل بالشبكة بشكل موثوق ؛
  • تصميم التبديل الناعم: جنبًا إلى جنب مع تصميم التبديل الناضج والممتاز ، وتحقيق عزل ثنائي الاتجاه عالي التردد ، وتدفق طاقة ثنائي الاتجاه ، وكفاءة عالية والحفاظ على الطاقة ، وكثافة عالية للطاقة ؛
  • توافق قوي: توافق كهرومغناطيسي ممتاز ، وحدات أكثر موثوقية وفعالية.

وحدة ثنائية الاتجاه DC-DC

  • اعتماد دائرة BUCK-BOOST: اعتماد دائرة BUCK-BOOST فعالة وموثوقة لتحقيق استجابة سريعة للشحن والتفريغ ؛
  • تصميم مرشح LCL عالي الأداء: مقترن بدائرة مرشح LCL عالية الأداء ، وتموج منخفض ، ودقة عالية ، وتحكم مستقل لكل قناة ، ودعم اتصال قناة / وحدة متوازية ؛
  • تلبية متطلبات الاختبار المختلفة: يدعم الهيكل التحول المرن ، ويمكن توسيعه ليكون متوافقًا مع منافذ الشحن والتفريغ المختلفة وتفريغ الضغط السلبي الصفري لتلبية متطلبات اختبار البطارية المختلفة.



قائمة ملحقات المعدات

قائمة ملحقات المعدات
S / N اسم ملاحظة
1 خط الانتاج الحالي للقناة الرئيسية 3 م طول
2 قائمة أخذ عينات جهد القناة الرئيسية 3 م طول
3 الخط الحالي متصل بطرف البطارية خط الضوضاء
4 خط أخذ عينات درجة حرارة القناة المساعدة 3 م
5 سلك طاقة التيار المتردد طول الكابل 3 متر
6 خط اتصال الشبكة التكوين الميداني



إدارة البيانات وتحليلها

وظيفة تسجيل مقطع البيانات
  كل خطوة عمل لها شروط تسجيل مستقلة ، والتي يمكن ضبطها في ثلاثة أقسام حسب الجهد
قاعدة البيانات
  إدارة مركزية لبيانات الاختبار باستخدام قاعدة بيانات MySQL
وضع إخراج البيانات
  رسم بياني EXCEL و TXT
منحنى نمط الخط
  رسم قابل للتخصيص
وضع الاتصال للكمبيوتر العلوي
  بناءً على بروتوكول TCP / IP
توسع الإنترنت
  شريحة شبكة مستقلة قائمة على LAN ، يتم تعيين تجمع IP وفقًا لعدد الأجهزة
معايرة بما في ذلك برامج معايرة التيار والجهد



متطلبات تكوين نظام الكمبيوتر العلوي

قطع


معالج I5 أو أعلى ، تردد أعلى من 2.4G ، ذاكرة أعلى من 8G

نظام التشغيل Windows 10 Professional

قرص صلب للنظام فوق 500 جرام

مزود طاقة UPS واحد (موصى به)

يُحوّل

نظام برمجيات NEWARE


برنامج التحكم في اختبار العميل BTS 8.0.X

برنامج تحليل البيانات BTSDA8.X

منفذ الواجهة
  منفذ الإنترنت



صيانة المعداتمن معدات الاختبار المعملية

قبل استخدام منتجات Newway ، يرجى الانتباه إلى الأمور التالية:

  • يرجى تحديد طراز سلك الطاقة وفقًا لقوة الجهاز ، والتحقق من معدل الجهد قبل توصيل الجهاز بمقبس الطاقة للتأكد من أن الجهد والتردد المطلوبين يتطابقان مع مصدر الطاقة الفعلي ؛
  • لا تخلط البطاريات الجديدة والقديمة أو البطاريات من طرازات مختلفة للاختبار ؛
  • عند العمل بمعدات متعددة ، لا تغلق الجهاز قريبًا جدًا ، مما قد يؤدي إلى عودة الهواء أو التسخين المسبق للهواء ، وهو غير مناسب لصيانة المعدات ؛
  • لا تقم بفك أو تجميع لوحة الدائرة بدون إذن لتجنب أخطاء الاتصال أو تلف المعدات ؛
  • قبل استخدام الجهاز ، يرجى تشغيل الجهاز للتحقق مما إذا كان طبيعيًا وما إذا كان مسبار مشبك البطارية قد تعرض للتلف.في حالة تلفها ، لا يمكن استخدامها ويجب لصق ملصق لإبداء التعليقات للصيانة في الوقت المناسب ؛
  • عند تثبيت البطارية على الجهاز ، يرجى الانتباه إلى الاتصال الصحيح بين الأقطاب الموجبة والسالبة للبطارية والتركيب ؛
  • عند إدخال البطارية ، من الضروري ضبط التباعد بين العوارض العلوية والسفلية للمشابك ، ويجب الضغط على المشبك السفلي بمقدار النصف على الأقل لضمان الاتصال الجيد.إذا كانت المسافة بين المشابك صغيرة جدًا ، فمن السهل خدش البطارية ؛سيؤثر رخاوة البطارية المفرطة على دقة بيانات الاختبار ؛
  • يرجى ضبط خطوات العمل بشكل صحيح أثناء الاختبار ، وإلا ستتلف البطارية وتؤدي إلى حوادث تتعلق بالسلامة ؛
  • عندما تتجاوز درجة الحرارة الداخلية للجهاز 50 ℃ ، يرجى التحقق مما إذا كانت المروحة تعمل بشكل طبيعي ؛
  • في حالة وجود جهد غير طبيعي وبيانات حالية لقناة أثناء الاستخدام ، توقف عن استخدام القناة على الفور ، وقم بلصق ملصق ، واتصل بقسم ما بعد البيع في Xinwei للصيانة.
  • المعدات التي تستخدمها هي منتج ذو تصميم وعملية ممتازين ويجب استخدامها بحذر.ستساعدك الاقتراحات التالية على استخدام خدمة الضمان بفعالية.
  • من أجل ضمان أفضل أداء للمعدات ودقة اختبار دقيقة ، يوصى بإجراء المعايرة مرة واحدة في السنة ؛
  • عند ترقية إصدار جديد من البرنامج أو إعادة تثبيته ، يرجى إلغاء تثبيت الإصدار السابق أولاً ؛
  • يرجى استخدام الجهاز وفقًا للإرشادات الواردة في هذا الدليل ، ولا تحاول استخدام طرق أخرى ؛
  • حافظ على المعدات جافة.قد تؤدي مياه الأمطار والرطوبة والسوائل المختلفة أو الرطوبة إلى تآكل الدائرة الإلكترونية ؛
  • يجب أن تظل المعدات نظيفة ولا يجوز استخدامها أو تخزينها في أماكن مغبرة أو متسخة.سيؤدي ذلك إلى إتلاف أجزائه القابلة للإزالة ومكوناته الإلكترونية ؛
  • لا تقم بتخزين الجهاز في مكان شديد الحرارة.ستعمل درجة الحرارة العالية على تقصير عمر المعدات الإلكترونية ؛
  • لا تقم بتخزين الجهاز في مكان شديد البرودة ، وإلا عندما ترتفع درجة حرارة الجهاز إلى درجة الحرارة العادية ، ستتكون الرطوبة في الداخل ، مما يؤدي إلى إتلاف لوحة الدائرة ؛
  • لا تدق على الجهاز أو تهتزه.المعالجة الخشنة للمعدات ستدمر لوحة الدائرة الداخلية والهيكل الدقيق ؛
  • لا تستخدم مواد كيميائية قوية أو عوامل تنظيف أو منظفات قوية لتنظيف الجهاز ؛
  • عند استبدال الأجزاء ، يمكن استخدام الأجزاء المتطابقة أو المعتمدة فقط.ستؤثر الأجزاء أو التعديلات أو الملحقات غير المعتمدة على أداء عمل الجهاز ، أو حتى تلف المعدات ؛
  • قم دائمًا بعمل نسخة احتياطية للبيانات المراد الاحتفاظ بها (مثل بيانات الاختبار وبيانات مشاركة السعة وما إلى ذلك).

سيساعدك الاستخدام الصحيح للمعدات وصيانتها على تشغيل أداء المنتج بشكل أفضل.يوضح استقصاء العملاء طويل المدى وممارسة خدمة ما بعد البيع أنه في كثير من الحالات ، يكون سبب فشل المعدات هو التشغيل غير السليم أو طرق الصيانة غير المبالية.إذا كان الجهاز لا يعمل بشكل طبيعي ، نقترح عليك قراءة دليل المستخدم الخاص بهذا المنتج بعناية أو الاتصال بخدمة عملاء Xinwei للتشاور.



وحدة البطارية 100V-50A-CE-6000 وفحص العبوة ...

100V 50A معدات اختبار المعمل مع وحدة البطارية ونظام التفتيش PACK 1
