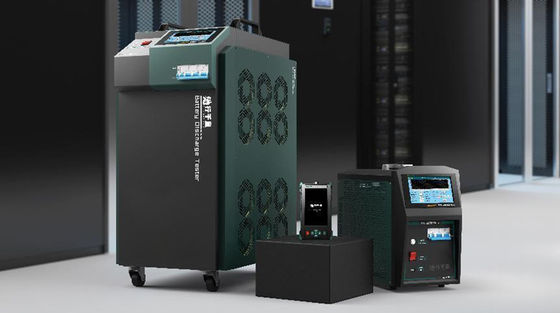

100V / 50A-Battery Charge & Discharge Tester Tester معدات الاختبار

وصف المنتج لمعدات اختبار المعمل

يعد اختبار شحن / تفريغ البطارية أداة اختبار عالية الكفاءة تم تطويرها حديثًا بواسطة شركتنا من أجل حل سريع لتجربة تفريغ حزمة البطارية واختبار السعة المتبقية لحزمة البطارية وفحص الوحدة الواحدة والصيانة اليومية للبطارية.تعتمد الأداة تقنية التحكم في الشحن والتفريغ المتقدمة في الداخل والخارج ، وهي مصممة خصيصًا لشحن البطاريات ، والتفريغ ، والشحن الدوري واختبارات التفريغ وفقًا لخصائص الشحن والتفريغ لبطاريات الرصاص الحمضية والليثيوم.يمكن للمختبر مراقبة جهد البطارية ، تيار التفريغ ، مدة التفريغ ، سعة التفريغ وغيرها من المعلمات أثناء عملية التفريغ في الوقت الفعلي ؛تتبنى الأداة نظام تشغيل ذكيًا مدمجًا وتدعم نقل البيانات لاسلكيًا لتحقيق الربط الشبكي لاختبار البطارية ، مما يجعل صيانة حزمة البطارية وإدارتها أسهل وأكثر علمية ، وبالتالي إطالة عمر خدمة حزمة البطارية.يمكن استخدامه على نطاق واسع في العديد من الصناعات مثل الاتصالات والطاقة الكهربائية والأبراج ومصنعي البطاريات وشركات مركبات الطاقة الجديدة والسكك الحديدية ومترو الأنفاق والبتروكيماويات وما إلى ذلك. مع مزايا التشغيل السهل والشحن والتفريغ الآمن ، إنه الاختبار المثالي أداة لتشغيل نظام DC واختبار الصيانة.

ميزة المنتج لمعدات اختبار المعمل

• تفريغ المنتج باستخدام مقاوم معامل درجة الحرارة الإيجابية البوليمرية (معامل درجة الحرارة الإيجابية البوليمرية) المشار إليه باسم PTC ، يمكن للجهاز أن يلعب دورًا وقائيًا في الدائرة عندما يكون التيار الكهربائي كبيرًا جدًا ، ودرجة حرارة عالية جدًا ، مع زيادة التيار (مثل ماس كهربائى) - وظيفة الحماية ، تزداد قيمة مقاومة التيار الزائد بشكل حاد ، للحد من التيار لتجنب تلف المكونات في الدائرة.عند إزالة الخطأ ، تنخفض درجة حرارة جهاز PTC تلقائيًا وتعود إلى حالة مقاومة منخفضة ، مع عامل أمان مرتفع ، وتجنب ظاهرة السخونة الحمراء والتكيف البيئي الأقوى ، مما يجعل عملية اختبار التفريغ بأكملها أكثر أمانًا واستقرارًا.
• تتبنى لوحة التحكم الرئيسية وحدة المعالجة المركزية ARM عالية الأداء من STMicroelectronics المستوردة: أداء مستقر ، تردد عالٍ ، تصميم قوي ومزدوج لوحدة المعالجة المركزية في عملية التفريغ ، وحدة المعالجة المركزية الرئيسية مسؤولة عن تشغيل ومعالجة التعليمات ، وحدة المعالجة المركزية الثانوية مسؤولة عن مراقبة الإنذارات والتحكم في العملية ، عندما يكون هناك حالة طوارئ ، فإن وحدات المعالجة المركزية الرئيسية والثانوية ستكون مسؤولة عن حساب التعليمات ومعالجتها ، بينما تكون وحدة المعالجة المركزية الثانوية مسؤولة عن مراقبة الإنذار والتحكم في العملية.في حالة الطوارئ ، ستغلق وحدات المعالجة المركزية الرئيسية والثانوية الإخراج في نفس الوقت

الشكل 1 الرسم المادي لمعالج لوحة التحكم

• شاشة لمس ملونة حقيقية مقاس 7 بوصات: شاشة LCD عالية الدقة مقاس 7 بوصات بدقة 1024 × 800 يمكن استخدامها لعرض الرسوم البيانية والجداول والرسوم البيانية وتقارير البيانات ووثائق المساعدة وما إلى ذلك. لوحة اللمس عبارة عن فيلم مركب متعدد الطبقات من الدرجة العسكرية لوحة تعمل باللمس مقاومة مع قدرة قوية على مقاومة التداخل ، ومناسبة بشكل خاص للتداخل الكهرومغناطيسي والتداخل النبضي العابر الناتج عن محطات الطاقة وغرف البطاريات وأجهزة الشحن عالية التردد.يمكن إجراء عملية القائمة والتبديل بين الصفحات مباشرة من خلال شاشة اللمس ، وتكون العملية بأكملها بسيطة وواضحة.
• لديها وظيفة شحن وتفريغ قالب محدد مسبقًا للمعلمات: ستة قوالب معلمات اختبار شائعة الاستخدام مدمجة ، ويمكن حفظ بيانات القالب بعد انقطاع التيار الكهربائي.بعد الضبط ، طالما لم يتم تغيير معلماته ، فهو فعال دائمًا ، مما يوفر عناء تعيين العديد من المعلمات في كل مرة تبدأ فيها.تلبية إعدادات المعلمات لأنواع مختلفة من البطاريات.يمكن بدء الاختبار مباشرة بعد التشغيل.ليست هناك حاجة لضبط المعلمات بشكل متكرر.بدأ الاختبار بالفعل بمفتاح واحد ، مما يجعل الاختبار بسيطًا وفعالًا.
• تتبنى وحدة مراقبة الوحدة النقل السلكي LORO wireless + RS485: متوافق مع مراقبة مستوى الجهد بأربع وحدات 2V / 4V / 6V / 12V.ومصدر طاقة مدمج ، بدون مصدر طاقة خارجي.يمكن لكل وحدة لاسلكية مراقبة 12 بطارية في نفس الوقت ، وهو أبسط من وضع الاتصال التقليدي حيث تراقب كل وحدة 4/6 فولتات فردية فقط.يوجد وضعان للاتصال ، لاسلكي وسلكي ، يمكن تبديلهما وفقًا للوضع الحالي (ملاحظة: وحدة المراقبة الفردية اختيارية)
• تم تجهيز برنامج احترافي لتحليل البيانات الطرفية للكمبيوتر الشخصي وإدارتها: يمكنه إجراء تعدين عميق لبيانات الاختبار التي تم إنشاؤها بواسطة الجهاز ، بما في ذلك منحنى الجهد الفردي ، ومجموعة كاملة من منحنيات الجهد ، ومجموعة كاملة من المنحنيات الحالية ، والرسم البياني الشريطي الفردي ، وبيانات الوقت الفعلي الجدول ، وحماية كلمة المرور لبرامج الكمبيوتر العليا ، والاستنتاج التجريبي والوظائف الأخرى ، ويمكنه إنشاء تقارير بتنسيق مستند Excel / Word تلقائيًا وفقًا للمتطلبات وطباعتها وأرشفتها.
• تخزين بيانات قوي ومريح ووظيفة النسخ الاحتياطي: مساحة تخزين بيانات 8 جيجابايت مدمجة ، والتي يمكنها تخزين أكثر من 1000 مجموعة من بيانات الشحن والتفريغ ، وتدعم وظائف مثل عرض البيانات التاريخية وتحليلها وحذفها.تم تجهيز الجهاز بقرص فلاش USB بسعة 16 جيجا ، والذي يمكنه نقل بيانات عملية الاختبار إلى قرص فلاش USB بعد إدخاله في منفذ USB بالجهاز ، ثم أخذ قرص فلاش USB إلى جهاز الكمبيوتر لتحليل البيانات ونسخها احتياطيًا. من خلال برنامج الكمبيوتر العلوي.
• عرض منحنى البيانات التاريخية: من خلال وظيفة منحنى البيانات التاريخية لواجهة إدارة البيانات ، يمكنك عرض ملفات البيانات المضمنة والاستعلام عنها في شكل مخططات ومخططات الذبذبات ، بالإضافة إلى التكبير والتصغير والتحرك يسارًا ويمينًا من الذبذبات من زوايا متعددة

• يمكن تعيين مجموعة متنوعة من شروط إنهاء تفريغ الاختبار ، بما في ذلك سعة التفريغ ، ومدة التفريغ ، والجهد المنخفض الفردي ، والجهد المنخفض للمجموعة بأكملها.بعد استيفاء أي حالة اختبار ، سيتم إيقاف التفريغ تلقائيًا ، بالإضافة إلى الجهد الزائد والتيار الزائد ودرجة الحرارة الزائدة وتخزين البيانات غير الطبيعي والاتصال العكسي لمحطات اختبار الجهد وغيرها من شاشات إنذار أخطاء الاختبار.
• يمكن تعيين مجموعة متنوعة من شروط إنهاء شحن الاختبار ، بما في ذلك سعة التفريغ ومدة الشحن والحد الأعلى للجهد المنخفض الفردي والحد الأعلى للجهد للمجموعة بأكملها.سيتم إيقاف الشحن تلقائيًا عند استيفاء أي من شروط الاختبار.
• لديها وظيفة التنشيط والإصلاح: يمكن للحزمة تنشيط المادة الفعالة لفلكنة القطب السالب من خلال وظيفة التنشيط ، ودورة الشحن والتفريغ ، وتقليل انخفاض السعة ، وتحسين عمر البطارية.
• وظيفة المعايرة الذاتية: الجهاز مزود بوظيفة تصحيح معايرة الجهد والتيار ، والتي يمكنها معايرة نتائج القياس في الموقع.يمكن معايرة خطأ القياس وتصحيحه بشكل متكرر لضمان دقة القياس.هذه الوظيفة مناسبة بشكل خاص للاستخدام عندما يكون هناك حاجة للاتساق بين قراءات الأجهزة والأدوات الميدانية.
• تدعم واجهة المراقبة الفردية للأداة عرض بيانات الجهد الفردي بطرق متعددة: يتم جمع جهد البطارية المفردة في الوقت الفعلي وعرضها بطريقتين ، وهما الرسم البياني / الجدول ، لسهولة التقييم والتحليل ، ولراحتك لعرض حالة جهد البطارية بشكل حدسي.

المعلمات Echnical لمعدات الاختبار المعملية
