| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SKYLINE |
| إصدار الشهادات: | CE , Calibration Certificate |
| رقم الموديل: | SL-SF601A |
| الحد الأدنى لكمية: | وحدة 1 |
|---|---|
| الأسعار: | negotiated |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 10 وحدة / شهر |
| جهد إمداد الطاقة: | تيار متردد 220 فولت ± 10٪ | ظرف العمل: | 15 ℃ ∽40 ℃ رطوبة نسبية 80٪ |
|---|---|---|---|
| خرج الجهد العالي المتردد: | 400V ∽ 2200V ± 2٪ كل 100V 50VA | خرج الجهد العالي DC: | 200V ∽ 600V ± 2٪ كل 50V |
| فرن الحث بالتحكم في درجة الحرارة أقصى طاقة: | 500 واط | نطاق التحكم في درجة الحرارة: | <100 |
| خطأ في التحكم في درجة الحرارة: | ± 0.5 ℃ | دقة قياس درجة الحرارة: | 0.1 ℃ |
| وقت التحكم في درجة الحرارة: | درجة حرارة الغرفة 90 درجة مئوية أقل من 20 دقيقة | نطاق القياس: | tgδ فقدان العزل الكهربائي: لا يوجد حد C x السعة: 15PF-300PF Rx المقاومة: 10M-20T |
| البعد: | 450 (طول) × 310 (عرض) × 360 (ارتفاع) | وزن: | 18 كجم |
| القرار: | △ tgδ خسارة عازلة: 0.001٪ Cx السعة: 0.01pF △ Rx المقاومة: 0.01 | دقة: | △ tgδ خسارة عازلة: ± (قراءة * 0.5٪ + 0.020٪) △ Cx السعة: ± (قراءة * 0.5٪ + 0.5PF) △ مقاومة Rx: ± قرا |
| تسليط الضوء: | معدات معمل تحليل الزيت,معدات تحليل الزيت |
||

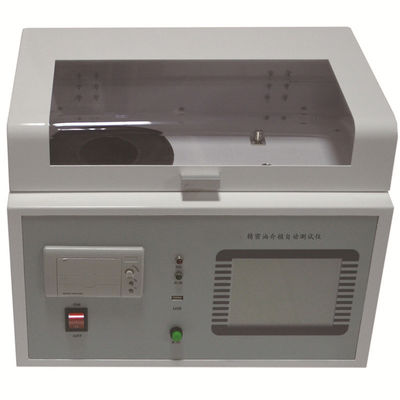

مقدمةاختبار فقدان ومقاومة العزل الكهربائي لزيت العزل
يستخدم اختبار الموصلية العازلة لزيت العزل لعزل الزيت وغيره من الوسائط العازلة لزاوية فقدان العازل واختبار مقاومة الحجم للهيكل المتكامل للأدوات عالية الدقة.يتوافق تمامًا مع المعيار الوطني GB / T 5654-2007 ومعيار الطاقة DL / T421.
معيار الطاقة DL / T421 ؛التكامل الداخلي لكوب الزيت بفقدان العزل الكهربائي ، جهاز التحكم في درجة الحرارة ، مستشعر درجة الحرارة ، جسر اختبار فقدان العزل الكهربائي ، مصدر طاقة اختبار التيار المتردد ، المكثف القياسي ، جهاز اختبار المقاومة العالية ، إلخ.
اختبار امدادات الطاقة والمكثف القياسي ومقياس المقاومة العالية ومصدر الجهد العالي DC والمكونات الرئيسية الأخرى.يعتمد جزء التسخين على طريقة التسخين بالحث عالي التردد الأكثر تقدمًا.
يعتمد جزء التسخين على طريقة التسخين بالحث عالي التردد الأكثر تقدمًا ، والتي تتميز بمزايا عدم الاتصال بين كوب الزيت وجسم التسخين ، والتسخين المنتظم ، والسرعة السريعة والتحكم المريح.
مريحة ومزايا أخرى.يعتمد مصدر طاقة اختبار التيار المتردد طريقة تحويل AC-DC-AC ، مما يتجنب بشكل فعال تذبذب جهد وتردد المنفعة على العازل
حتى إذا كان المولد يقوم بتوليد الكهرباء ، يمكن للجهاز أيضًا أن يعمل بشكل صحيح.المكثف القياسي الداخلي هو SF6
مكثف ثلاثي الأقطاب مملوء بالغاز ، لا يتأثر فقدان العازل الكهربائي والسعة للمكثف بدرجة الحرارة والرطوبة المحيطة ، مما يضمن ثبات دقة الجهاز بعد فترة طويلة من الاستخدام.
هذا يضمن أن دقة الجهاز تظل ثابتة بعد فترة طويلة من الاستخدام.
الجهاز مزود بشاشة كبيرة (320 × 240) مع شاشة تعمل باللمس ، وتقنية رقمية داخلية ، وجميع القياسات التلقائية الذكية ، وأنماط متعددة للقياس.
(320 × 240) شاشة تعمل باللمس ، قائمة صينية كاملة ، كل خطوة بها موجه صيني ، يمكن طباعة نتائج الاختبار.
لا يحتاج المشغل إلى تدريب احترافي حتى يتمكن من استخدامه بمهارة.
(1) كوب الزيت يعتمد هيكل ثلاثي الأقطاب الكهربائية المطابق للمعيار الوطني GB / T5654-20077 / IEC 60247 ، مع تباعد بين الأقطاب بمقدار 2 مم ، والذي يمكن أن يقضي على تأثير السعة الشاردة وتسرب الإسهال على فقدان العزل الكهربائي. نتائج الإختبار.
(2) الجهاز يعتمد التسخين بالحث بالتردد المتوسط وخوارزمية التحكم في درجة الحرارة PID.تتميز طريقة التسخين بمزايا عدم الاتصال بين كوب الزيت وجسم التسخين ، والتسخين المنتظم ، والسرعة العالية والتحكم المريح ، بحيث يتم التحكم في درجة الحرارة بدقة ضمن نطاق خطأ درجة الحرارة المحدد مسبقًا.
(3) المكثف القياسي الداخلي هو مكثف ثلاثي الأقطاب مملوء بالغاز SF6 ، ولا يتأثر فقدان وسعة عازل المكثف بدرجة الحرارة والرطوبة المحيطة ، بحيث تظل دقة الأداة مضمونة بعد وقت طويل من الاستخدام.
(4) يعتمد مصدر طاقة اختبار التيار المتردد طريقة تحويل AC-DC-AC ، مما يتجنب بشكل فعال تأثير جهد المنفعة وتقلب التردد على دقة اختبار العزل الكهربائي ، حتى لو كان المولد يولد الكهرباء ، يمكن للجهاز أيضًا أن يعمل بشكل صحيح.
(5) وظيفة حماية مثالية.عندما يكون هناك دارة قصيرة ذات جهد زائد وتيار زائد وعالي الجهد ، يمكن للأداة قطع الجهد العالي بسرعة وإصدار رسالة تحذير.عند فشل مستشعر درجة الحرارة أو عدم توصيله ، يتم إصدار رسالة تحذير.
يوجد مرحل لتحديد درجة الحرارة في فرن التسخين بالحث متوسط التردد.عندما تتجاوز درجة الحرارة 120 درجة ، يتم تحرير التتابع ويتوقف التسخين.
(6) ضبط سهل لمعلمات الاختبار.نطاق ضبط درجة الحرارة 0 120 ℃ ، نطاق ضبط جهد التيار المتردد
500 ~ 2200 فولت ، نطاق ضبط جهد التيار المستمر من 300 إلى 500 فولت.
(7) استخدام شاشة عرض LCD كبيرة الحجم ، مع إضاءة خلفية ، وشاشة عرض واضحة.واجهة سهلة الاستخدام بين الإنسان والآلة ، ما عليك سوى اتباع تعليمات القائمة الصينية ، وأوامر الإدخال ، ويمكن للأداة إجراء الاختبار تلقائيًا.وتخزين نتائج الاختبار وطباعتها تلقائيًا.
(8) يمكن حفظ ساعة الوقت الحقيقي وتاريخ الاختبار ووقته وعرضها وطباعتها مع نتائج الاختبار.
(9) وظيفة معايرة كوب القطب الفارغ.قم بقياس السعة الكهربائية وعامل فقد العازل للكوب الكهربائي الفارغ للحكم على حالة التنظيف والتجميع لكوب الإلكترود الفارغ.يتم حفظ بيانات المعايرة تلقائيًا لتسهيل الحساب الدقيق للسعة النسبية ومقاومة التيار المستمر.
| مزود الطاقة | تيار متردد 220 فولت ± 10٪ |
| ظرف العمل | 15 ℃ ∽40 ℃ رطوبة نسبية 80٪ |
| خرج الجهد العالي المتردد | 400 فولت 2200 فولت± 2٪ كل 100 فولت 50 فولت أمبير |
| خرج الجهد العالي DC | 200V ∽ 600V ± 2٪ كل 50V |
| فرن الحث بالتحكم في درجة الحرارة أقصى طاقة | 500 واط |
| نطاق التحكم في درجة الحرارة | <100 |
| خطأ في التحكم في درجة الحرارة | ± 0.5 ℃ |
| دقة قياس درجة الحرارة | 0.1 ℃ |
| وقت التحكم في درجة الحرارة | درجة حرارة الغرفة 90 درجة مئوية أقل من 20 دقيقة |
| نطاق القياس | خسارة عازلة tgδ: لا يوجد حد السعة C x:15PF-300PF مقاومة Rx:10 م - 20 ت |
| القرار | △ tgδ خسارة عازلة:0.001٪ △ Cx السعة:0.01pF △ مقاومة Rx:0.01 |
| دقة | △ tgδ خسارة عازلة: ± (قراءة * 0.5٪ + 0.020٪) |
| السماحية النسبية εr | محسوبة تلقائيًا وفقًا لـ Cx ، الدقة هي نفسها Cx |
| مقاومة الحجم ρ | محسوبة تلقائيًا وفقًا لـ Rx ، بنفس دقة Rx |
| البعد | 450 (طول) × 310 (عرض) × 360 (ارتفاع) |
| وزن | 18 كجم |

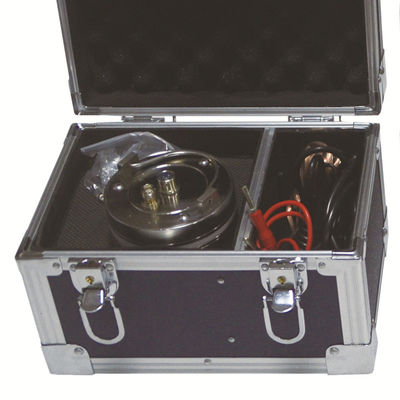

(1) المسافة بين الضغط العالي والمنخفض 2 مم
(2) سعة كهربائية للكوب الفارغ 60 ± 2PF
(3) الحد الأقصى لجهد الاختبار الصناعي بتردد 2000 فولت
(4) خسارة عازلة للكوب الفارغ tgδ ＜ 1 × 10-4
(5) سعة السائل حوالي 40 مل
(6) مادة الفولاذ المقاوم للصدأ القطب الكهربائي
(7) الحجم 70 مم (د) × 120 مم (ارتفاع)
