| الاسم التجاري: | SKYLINE |
| رقم الطراز: | SL-BT92 |
| الـ MOQ: | وحدة 1 |
| السعر: | negotiated |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 10 وحدة / شهر |

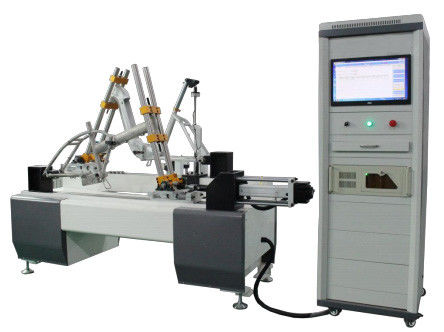

تقوم هذه الآلة الخاصة بإطارات الدراجات بإجراء اختبار التعب.يمكن اختبار التعب الأفقي لأنبوب رأس إطار الدراجة ، واختبار التعب العمودي للإطار EN 15194 ، (ISO4210-6.4.4) (ISO4210-6.4.5) ISO4210-6.4.4 مواصفات الاختبار هذه لجميع أنماط الإطار.
ثالثًا ، المعلمات التقنية الرئيسية للمعدات.
وفقًا للدراجة الكهربائية القياسية EN 15194 ، ISO4210 ، EN14781 رودستر ، الدراجة الجبلية EN14766 ، سيارة المدينة EN14764.تم تصميم معايير اختبار CNS و JIS و DIN و NF و ISO و CPSC و CSA و AS و BS تسعة بلدان.
| هيكل الآلة | هيكل فولاذي بالكامل ، تباعد قابل للتعديل: حوالي 300 مم ، لوحة مشتركة مثبتة بقفل لولبي يدوي. |
| اسطوانة مؤازرة |
مجموعتان (تشغيل أفقي * مجموعة واحدة ؛ تشغيل رأسي * مجموعة واحدة) العمل الأفقي للأسطوانة المؤازرة: للقيام بالسحب ، الضغط على حركة ثنائية الاتجاه. |
| قدرة الاستشعار | جهاز استشعار نوع القرص 5000N |
| ضربة أفقية | ± 75 ملم |
| ضربة عمودية | ± 50 مم |
| تردد الاختبار | 0-5 هرتز |
| جهاز استشعار النزوح | دقة ± 1٪ ، ± 0.5٪ دقة التصحيح (ثابت) دقة التحكم الديناميكي بالمستشعر ± 5٪ |
| تنسيق طباعة التقرير | نتائج اختبار الادخار الذاتي لعمل التقارير |
| فرض قيمة الحلقة المغلقة | ضبط قيمة القوة التلقائي بالكامل 1 مجموعة |
| مُكَمِّلات | مجموعة أجهزة الكمبيوتر ، اختبار واحد فقط. |
| مزود الطاقة | 220 فولت / 50 هرتز |
| المباراة | تقدم مجموعة أدوات الاختبار: اختبار الإطار الرأسي والأفقي |
مخططات وصور المعدات
ملحوظة:
أدخل قضيبًا فولاذيًا مكافئًا لرافعة السرج في أنبوب السرج حتى عمق 75 مم.قم بتثبيته بمشابك تقليدية وفقًا لتعليمات الشركة الصانعة.قم بتثبيته بمشابك تقليدية وفقًا لتعليمات الشركة الصانعة.
الجزء العلوي من الشريط مزود بامتداد أفقي خلفي ، والذي يحتوي على نقطة تركيب H على الشريط وارتفاع تركيب h3.نقطة التركيب H تقابل
نقطة التركيب H تقابل مركز مشبك السرج عندما يتم ضبط سرج هذا الإطار على أعلى موضع.
يتم تطبيق قوة ديناميكية رأسية دورية لأسفل بقيمة F4 عند نقطة 70 مم خلف التقاطع E من الامتداد المقدر مع محور قضيب الصلب الصلب.
50000 دورة اختبار ، أقصى تردد اختبار 0-5 هرتز اختبار التعب.
