| الاسم التجاري: | Skyline |
| رقم النموذج: | SL-T |
| مو: | 1 |
| شروط الدفع: | L/C، T/T |
| القدرة على التوريد: | 15 مجموعة في الشهر |

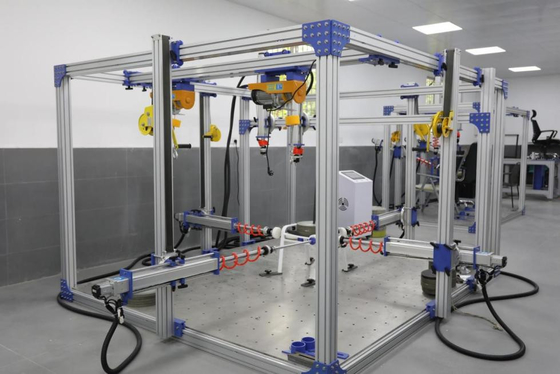

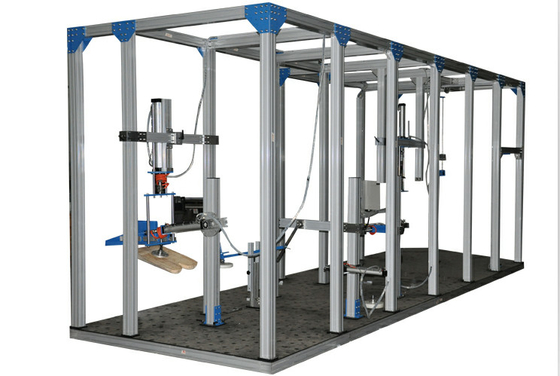

اختبار الأثاث العالمي/ en 1728, en 12520 آلة اختبار الكرسي/ آلة اختبار متعددة الوظائف/
مقدمة المنتج
تستخدم هذه الآلة لاختبار الحمل الثابت واختبار متانة الطاولة والمكتب وغيرها من الأثاث. كل جهاز هوائي يمكن أن تعمل معا أو بشكل مستقل،ويمكن أيضا أن يتم تعديلها لتلبية متطلبات اختبار مختلفة
معايير الاختبار
EN 1728, EN 12520
المعلمات التقنية
| إطار الاختبار الأساسي | 3x3x2m، تكون مصنوعة من 80x80mm مواد الألومنيوم. |
| أسطوانة الهواء | حمولة المقعد: 200 كجم؛ حمولة الظهر: 100 كجم؛ الذراع: 100 كجم؛ الساق: 100 كجم |
| مستشعر القوة | أجهزة استشعار عالية الدقة 7 مجموعات |
| طريقة التحكم | شاشة لمسة PLC و LCD |
| العداد | 0~999999 (قابلة للتعديل) |
| ضبط القوة |
معدات صمامات الضغط الدقيقة مع جهاز استشعار للعرض |
| إمدادات الهواء | 7kgf/cm^2 |
| إمدادات الطاقة | 1 ′′ AC 220V 50Hz 5A |
الملحقات القياسية:
| السعة | 200kg (مستشعر مستورد) |
| جهاز التحكم والواجهة | وحدة تحكم منطقية قابلة للبرمجة + واجهة الشاشة اللمسية |
|
الملحقات |
مقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقاعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد المقعد 2 لاختبار الصمود؛ 2 لاختبار القوة |
|
منصة تحميل المقعد × قطعة واحدة لاختبارات الحمل الساكن والمتانة |
|
|
منصة تحميل مقعد أصغر × 2 قطعة لاختبارات الحافة الأمامية للكرسي والحمل الساكن والمتانة |
|
|
منصة تحميل خلفية × قطعة واحدة لاختبارات الحمل الساكن والمتانة على ظهر الكرسي |
|
|
منصة تحميل الساق x قطعة واحدة للأسطوانة الأفقية لحمل الموازنة |
|
|
الجهاز المؤثرxقطعة واحدة لاختبار تأثير مقعد الكرسي |
|
|
الرغوة القياسية × قطعة واحدة لاختبار تأثير مقعد الكرسي |
|
|
مطرقة ضربة × قطعة واحدة لاختبار تأثير ظهر الكرسي والذراع. |
|
| ضغط الهواء | 7 بار |
|
1كل الحمل، معدل الدورة، والسرعة يمكن ضبطها من قبل جهاز التحكم. 2نتائج الاختبار يمكن أن يتم إخراجها بواسطة وورد. 3. وسهل ضبط جهاز التشغيل لإجراء اختبار ثابت عمودي وأفقي. |
|
الاختبار البنود لل الرئيس مقعد، خلفية، ذراع مع القوة و الاستدامة مجموعات المراجعين إلى إين BS EN 1728 & إين 12520
| لا. | الاسم | الصور |
| 1 | كتلة تحميل سطح المقعد |
|
| 2 | منصة تحميل ظهر المقعد (مربع) | |
| 3 | منصة تحميل سطح المقعد الصغيرة (200MM) | |
| 4 | منصة تحميل عالمية | |
| 5 | مصباح اختبار قاعدة الذراع |
|
| 6 | كتلة للطول |
|
| 7 | كتلة الأثر |
|
| 8 | مطرقة الضربة | |
| 9 | رغوة الاختبار 350x350x25mm |
|
| 10 |
CMD نموذج نقطة التحميل |
|
اختبار الحمل الساكن والمتانةتقييم قدرة مقاعد الكراسي على تحمل الأحمال الثابتة ودورات الاستخدام المتكررة
اختبار الحمل الساكن ومتانة ظهر الكرسيتقييم قوة الظهر والمتانة على المدى الطويل تحت الأحمال المطبقة
اختبار قوة ذراع الكرسي ومتانتهاختبارات سلامة هيكلية قوس اليد في ظل كل من الحمل الثابت والدوري
اختبار الحافة الأمامية للكرسي والحمل الساكن والمتانةتقييم قوة الحافة الأمامية للمقاعد باستخدام منصات تحميل أصغر
اختبار تأثير مقعد الكرسييُحاكي حمولات الاصطدام المفاجئ على أسطح المقاعد باستخدام الاصطدام والرغوة القياسية
اختبار تأثير ظهر الكرسي والذراعتقييم مقاومة الاصطدام للدعم الظهر ومدعم الذراع
اختبار الحمل الثابت على الطاولة والمكتبتقييم قدرة سطح الطاولة و سطح المكتب على تحمل الحمل
اختبار حمولة الموازنةيستخدم أسطوانة أفقية مع منصة تحميل للساق لتقييم استقرار الأثاث تحت القوى الجانبية
السؤال 1: ما هو استخدام هذه المعدات؟
تستخدم هذه الآلة لاختبار الحمل الثابت واختبار متانة الأثاث بما في ذلك الكراسي والطاولات والمكاتب.تقييم القوة الهيكلية والأداء على المدى الطويل لمكونات الأثاث في ظل ظروف الاستخدام المحاكاة.
س2: ما هي المعايير التي تتماشى بها هذه الآلة؟
الجهاز يتوافق مع معيار EN 1728 (طرق الاختبار لتحديد قوة واستدامة المقاعد) و EN 12520 (متطلبات السلامة والقوة والاستدامة للمقاعد المنزلية).
السؤال 3: هل يمكن أن تختبر كل من الكراسي والطاولات؟
نعم، هذه الآلة مصممة لاختبار الطاولات، المكاتب، الكراسي، وأغراض الأثاث الأخرى.يمكن إعادة وضع مكونات التحميل القابلة للتعديل على طول الإطار الألومنيوم لاستيعاب أنواع الأثاث والأحجام المختلفة.
السؤال 4: ما هي أقصى قدرة على الحمل؟
أسطوانة حمولة المقعد لديها سعة 200 كجم ؛ أسطوانات الظهر والذراع والساق لكل منها سعة 100 كجم.أجهزة استشعار القوة لديها سعة 200 كجم (أجهزة استشعار مستوردة).
س5: ما هي متطلبات الطاقة وإمدادات الهواء؟
تتطلب الآلة مصدر طاقة 1 ′′ AC 220V 50Hz 5A وإمدادات الهواء 7 kgf / cm2 (7 bar).
س6: هل يمكن تخصيص معايير الاختبار؟
نعم، يمكن تعديل جميع معايير الحمل ومعدل الدورة والسرعة من خلال PLC وجهاز التحكم بشاشة اللمس.كل أسطوانة هوائية يمكن تعيينها للعمل بشكل مستقل أو في تركيبة مع الآخرين.
السؤال 7: كم عدد أجهزة استشعار القوة المضمنة؟
النظام يأتي مع 7 مجموعات من أجهزة استشعار قوة العلامة عالية الدقة.
س8: ما هي الملحقات المضمنة مع الجهاز؟
الاكسسوارات القياسية تشمل مصابيح مساندة الكرسي (4 قطع) ، وسادة تحميل المقعد، وسائد تحميل المقعد الأصغر (2 قطع) ، وسادة تحميل الظهر، وسادة تحميل الساق، والضرب، والرغوة القياسية،ومطرقة الاصطدام التي تغطي جميع تشكيلات الاختبار المطلوبة للامتثال لمعايير EN 1728 و EN 12520.
الاختبار الصورة لل الذراع القوة & الاستدامة الاختبارات
الاختبار الصورة لل الذراع & العودة التأثير الاختبارات
الاختبار الصورة لل SEAT التأثير الاختبار
