مكان المنشأ: | الصين |
اسم العلامة التجارية: | SKYLINE |
إصدار الشهادات: | CE |
رقم الموديل: | SL-7601S |
الحد الأدنى لكمية: | وحدة 1 |
---|---|
الأسعار: | negotiated |
تفاصيل التغليف: | حالة الخشب الرقائقي |
وقت التسليم: | 35 يوم عمل |
شروط الدفع: | L/C، T/T |
القدرة على العرض: | 1 وحدة / شهر |
ماي: | غرفة اختبار اللهب للكابل العمودي UL (UL1685) | الحجم الداخلي: | الارتفاع 3353 ملم، الطول 2438 ملم، العرض 2438 ملم؛ |
---|---|---|---|
مقياس تدفق البروبان: | 230 ملم مكعب / ثانية | مقياس تدفق الهواء: | 1330 ملم مكعب / ثانية |
التدفق الضوئي القياسي: | 2000lm-3000lm | أنبوب الاختبار: | القطر الداخلي 405 ملم والطول 5500 ملم مصنوع من الفولاذ المقاوم للصدأ USU304# |
تسليط الضوء: | UL 1685 غرفة اختبار اللهب الرأسي,غرفة اختبار اللهب الرأسي CE,CE Vertical Flame Test Chamber |
UL 1685 / UL 2556 غرفة اختبار قياسية عمودية للاشتعال والإفراج عن الدخان للأسلاك والكابلات وكابلات الألياف الضوئية
I. التطبيق
1.1 قابلة للتطبيق للتحقق من مقاييس إشعال الشعلة FT4 من الكابلات والكابلات الألياف الضوئية من Man Yan الرأسي وإطلاق الدخان
1.2 طريقة الاختبار: الكابل و كابل الألياف الضوئية مربوطين عمودياً بحرق الرف، نهاية الاختبار للتحقق من ارتفاع حرق الكابل و كابل الألياف الضوئية وإنتاج الدخان.
II.امتثال المعايير:
2.1 UL2556-2016 "أساليب اختبار الأسلاك والكابلات" القسم 9.6 "اختبارات اللهب في الدرج الرأسي (الوسيلة 1-الدرج الرأسي والوسيلة 2-FT4) -FT4) " والملحق H؛
2.2 الامتثال لمعيار UL1581-2019 "معيار المرجعية للألياف الكهربائية والكابلات والحبال المرنة" القسم 11.1.
والحبال المرنة، القسم 1164، "FT4/IEEE 1202 اختبار اللهب الرأسي"
2.3 تتوافق مع UL1685-2018 "معيار اختبار انتشار الحريق وإطلاق الدخان على الكابلات الكهربائية والألياف الضوئية".
ثالثاً، المعلمات التقنية الرئيسية:
3.1 تكوين الجهاز: صندوق الاختبار، برج جمع الدخان، الأنابيب، مصدر الإشعال، إطار الاختبار، النظام البصري، اكتساب البيانات ومعالجتها والمكونات الأخرى.
3غرفة الاختبار:
3.2.1 الحجم الداخلي: الارتفاع 3353 ملم، الطول 2438 ملم، العرض 2438 ملم

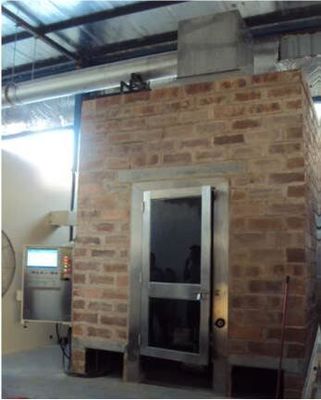

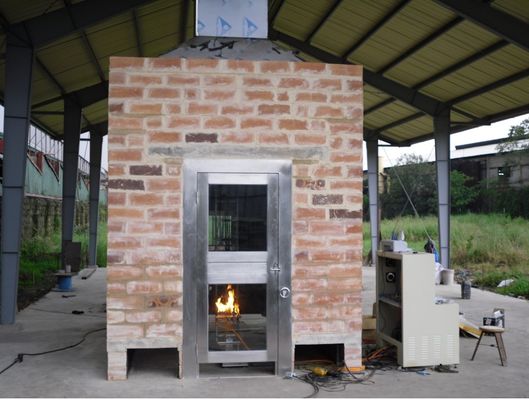

3.2.2 الهيكل: مصنوع من مربعات من الطوب (انظر الشكل 1) أو مصنوع من ألواح الفولاذ المقاوم للصدأ مع العزل الحراري (انظر الشكل 2)
3.2.3 باب الوصول: يوجد باب الوصول أمام غرفة الاختبار، المواصفات 2.1m عالية، 0.9mm واسعة، مصنوعة من الفولاذ المقاوم للصدأ، مع نافذة المراقبة،نافذة المراقبة تتكون من الزجاج المقاوم- حجم نافذة المراقبة للمربع 457 ملم * 457 ملم ، اليسار واليمين قبل وبعد ما مجموعه أربعة من نافذة المراقبة نفسها ؛

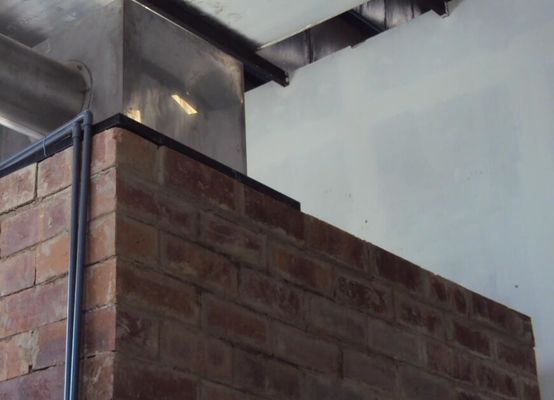

3.2.4 برج جمع الدخان: الجزء العلوي مخروط، زاوية الانحناء 40 درجة، مثبت في المخروط فوق برج جمع الدخان بحجم 914 ملم مربع.
3.2.5 مصدر الهواء: هناك أربع مدخلات للهواء في الجزء السفلي من غرفة الاختبار، والجبهة اليسرى واليمينية هي 559mm*343mm في الطول والعرض،وسط الجزء الأمامي (أسفل الباب) هو 914mm*343mm، والظهر 2438mm*305mm في الطول والعرض.
3.2.6 الإضاءة: هناك مصابيح إضاءة مثبتة على الجانب الأيسر من صندوق الاختبار.
3.2.6 الصندوق (صندوق الاختبار):
3.2.6.1 الهيكل: يتكون من إطار من الفولاذ المقاوم للصدأ بعرض 305 ملم وعمق 76 ملم وارتفاع 2400 ملم ، مع كل سلم في الوسط على بعد 25 ملم ،وممرات السلالم تتكون من الفولاذ المقاوم للصدأ بطول 305 مم وعرض 13 مم.
3.2.6.2 تثبيت لوحة فولاذية على الجزء العلوي من المنصة، بأبعاد 610 × 610 ملم وبسمك 3.2 ملم.
3.2.6.3 يتم تركيب المنصة عمودياً في المركز الهندسي لغرفة الاختبار.
سلم فولاذي، مصباح، عربة
3.3 مصدر إشعال الطيار:
3.3.1 بواسطة مصباح غاز بروبان من النوع الشريطي ومقياس تدفق الداعم ومزيج فنتوري ، مصباح لوحة الفولاذ المقاوم للصدأ المسطحة بطول 341 مم وعرض 30 مم ،سطحها النار مع 242 فتحة بقطر 1.35ملم هذه الثقوب في وسط المسافة من 3.2ملم، تتدفق في ثلاثة صفوف، كل صف من 81، 80 و 81، على التوالي، موزعة في الحجم الاسمي من 257ملم * 5ملم النطاق.
3.3.2 موقع مصدر الإشعال: يجب وضع الشعلة أفقيًا ، على بعد 76 مم من السطح الأمامي للقطعة السلكية وتتماشى مع محور السلم الصلب.توجد نقطة إشعال الشعلة في وسط السلم الصلب بين الطرفين المتقاطعين وعلى بعد 457 ملم على الأقل من الطرف السفلي من العينة.
3.3.3 مقياس التدفق:
3.3.3.1 يتم استخدام مقياس تدفق الكتلة
3.3.3.2 مقياس تدفق البروبان: 230 mm3/s
3.3.3.3 مقياس تدفق الهواء: 1330 mm3/s
3.3.3.4 مجهزة بمقياس ارتفاع اللهب.
3.4 النظام البصري: يتكون من الجزء المرسل والجزء المستقبل، والمسافة بين مصدر الضوء والخلية الضوئية من السيليكون هي 910 ملم.
3.4.1الجزء المنبعث: مصباح مدخنة مع مصباح الكوارتز
3.4.1.1 الطاقة القياسية: 100 واط
3.4.1.2 الجهد القياسي: 12 فولت DC
3.4.1.3 تدفق الضوء القياسي: 2000lm-3000lm
3.4.1.4 يتم توفير الطاقة للصمام من 12 فولت ، والجهد مستقر عند ± 0.01 فولت ، ويتم تركيب الصمام في غطاء ، وتتكون العدسة من عدسة لضبط الشعاع. قطر الشعاع 76 ملم.
3.4.1.5 المستقبل: الخلية الضوئية من السيليكوناستجابتها الطيفية ومقاييس الضوء الخاصة باللجنة الدولية للإضاءة (CIE) لمطابقة نسبة انتقال الضوء بنسبة 0٪ إذا لم يكن الضوء يمر بنسبة 100٪، الضوء غير محجوب تماما من خلال.
3.4.1.6 اكتساب البيانات: يتم معالجة إشارة الخروج من الخلية الضوئية من قبل الحاسوب الدقيق إلى تسجيل مستمر لمقدار ظلال الدخان، والكثافة البصرية القابلة للقراءة مباشرة والانتقال.عملية لجلسة WINDOWSXP، نمط LABVIEW ، عرض في الوقت الحقيقي لنتائج القياس أثناء الاختبار ورسم منحنى مثالية ديناميكيا. يمكن حفظ البيانات بشكل دائم، والوصول إليها والطباعة،ويمكن طباعة التقارير مباشرة.
3.5 أنابيب الاختبار:
3.5.1 القطر الداخلي 405 ملم والطول 5500 ملم مصنوع من الفولاذ المقاوم للصدأ USU304#
3.5.2 يتم توصيل الأنابيب بمغطس التجميع. والقطر الداخلي للأنابيب D هو 405 ملم لخلق توزيع تدفق موحد في نقطة القياس.طول القسم المستقيم من الأنابيب في النقطة التي يتم فيها توصيل الأنابيب ببرج التجميع هو 3600 مم.
4.5.2 مادة أنابيب الاختبار: استخدام أنابيب مزدوجة الطبقة، الفولاذ المقاوم للصدأ USU304 الداخلي سميكة 1.2mm، الوسط من طبقة الأسبستوس، الحديد الأبيض الخارجي سميكة 1.2mm.
4.5.3 في نفس الوقت ، من أجل قياس دقة التدفق ، شركتنا وفقا لأحكام معيار الاتحاد الأوروبي EN14390 ، من خلال ورقة المنحرف ،قبل وبعد قسم الاختبار لتشكيل سطح تدفق موحد.
4.5.4 معدل تدفق الحجم في أنبوب الاختبار: يتم الحفاظ على معدل تدفق الحجم خلال الاختبار عند 0.65 ± 0.5m3/s من معدل تدفق الهواء العادم.
4.5.5 مسبار ثنائي الاتجاه
4.5.5.1 موقع التثبيت: مسبار ذو اتجاهين لقياس تدفق الحجم في أنبوب العادميتم تثبيت المسبار في الجانب الأيسر من صندوق الجمع من طول خط خط الأنابيب المركزي من 4000mm، إلى نهاية أنبوب الاختبار الذي يربط أنبوب بطول 1500mm. المسبار لطول 32mm، قطر خارجي من أسطوانة 16mm، مصنوعة من مواد الفولاذ المقاوم للصدأ.يتم تقسيم غرفة الغاز إلى غرفتين متطابقتين ويتم قياس فرق الضغط بين الغرفتين بواسطة جهاز تحويل الضغط;
4.5.5.2 جهاز استشعار الضغط التفاضلي: يستخدم جهاز إرسال ضغط تفاضلي عالي الدقة لقياس الضغط التفاضلي في خط الأنابيب.النطاق هو (0 ~ 200) Pa، دقة ± 1 با، وقت استجابة مستشعر الضغط 90 ٪ للخروج يصل إلى 1 ثانية.
4.5.6 الحرارة: أحكام GB / T16839.1-1997 المركبة من نوع K الحرارة المدرعة لقياس درجة حرارة الغاز في المنطقة القريبة من المسبار. قطر سلك الحرارة 1.5mm.
4.6 نظام التحكم: برنامج تطوير خاص للأجهزة من شركة NI الأمريكية LabeView، وكذلك بطاقة تحكم اكتساب البيانات من تايوان Advantech.يمكن عرض التحكم في عملية الاختبار في منحنيات بيانات الاختبار في الوقت الحقيقي، يمكن أن تحقق اكتساب البيانات وتجهيزها تلقائيًا، والحفاظ على البيانات ونتائج قياسات الإخراج.
غرفة الطوب التي سيتم تصنيعها من قبل العميل النهائي، والرسومات سيتم تقديمها من قبل سكايلاين
الأعمال المدنية بما في ذلك بناء منصة للأنابيب 8.3 مترا ومروحة الصرف الصحي يجب أن تكون في نطاق العميل. سيتم مشاركة الرسومات التفصيلية من قبل سكايلاين بمجرد استلام الطلب.
