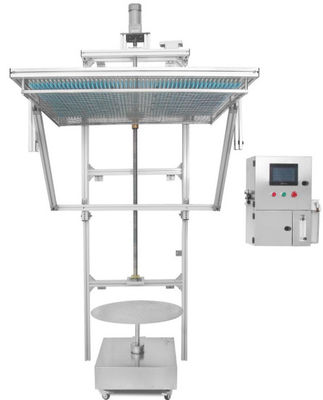

IPX1 IPX2 حجرة اختبار بيئي من الفولاذ المقاوم للصدأ مثبتة على الحائط

تطبيق غرفة الاختبار البيئي

The main function of this equipment is to test the physical and other related performance of products under the conditions of simulated dripping weather for products such as electrical and electronic products، المصابيح، الخزانات الكهربائية، المكونات الكهربائية، السيارات، الدراجات النارية ومكوناتها وأجزائها. بعد الاختبار،من خلال الاختبار لتحديد ما إذا كانت أداء المنتج يلبي المتطلبات لتسهيل تصميم المنتج، التحسين، الاختبار وتفتيش المصنع.

المعايير

IEC60529: 1989 + A1: 1999 + A2: 2013 ، ISO20653 المركبات الطرقية

السمات

1وهي تنطبق على اختبار درجة مقاومة للماء منIPX1 و IPX2

2. هيكل العمود، وتشغيل مستقر للمعدات؛ يمكن تعبئة الإطار الرئيسي ككل، والتي هي مريحة للنقل وتوفير وقت التثبيت في الموقع.

3يتم تصنيع إطار المعدات من سبيكة الألومنيوم عالية الجودة ، ويتم تصنيع اللوحة الدوارة من SUS304 # صفيحة الفولاذ المقاوم للصدأ لضمان عدم وجود صدأ بعد الاستخدام الطويل.

4لوحة قطرات المطر: تصميم فراغ، مصنوع من الفولاذ المقاوم للصدأ عالية الصدأ، متينة.

5رفع لوحة قطرات المطر: يستخدم رافعة كهربائية عالية الجودة للتحكم في لوحة قطرات المطر، والتي يمكن رفعها برفق.

6موقف اتصال الفوهة هو تصميم نحاسي مخفف ، والذي يمكن أن يستبدل بسرعة الإبرة ؛يتم تثبيت غطاء وقائي من الصلب المقاوم للصدأ تحت الإبرة لمنع رأس عامل الاختبار من لمس إبرة الاختبار عن طريق الخطأ..

7تدفق التقطير: يتم تجهيز عداد التدفق بصمام تنظيم ، والذي يمكن تعديله يدويًا بدقة.

8يمكن رفع و انخفاض لوحة قطرة المطر تلقائياوستتوقف الفوهة تلقائيًا عندما تكون على بعد 200 ملم من أعلى نقطة الجسم المختبر (يتم الكشف عنها بواسطة مفتاح الكهرباء الضوئية).

9لديها وظيفة تجفيف الهواء المضغوط. بعد الانتهاء من الاختبار ، يمكن إزالة المياه الزائدة في صندوق التقطير لتجنب حجب ثقب الدبابيس بسبب التجميع الطويل والتنظيم.

10. تستخدم مرحلة العينة محركًا خطويًا ، ويمكن تعيين سرعة الدوران والزاوية القياسية بدقة على الشاشة اللمسية. يتطلب معيار IPX1 سرعة 1r / min.يمكن أن تلقائيا إكمال متطلبات اختبار زاوية IPX2: أربعة مواقع قطرة المطر لمدة 2.5min على التوالي.

11. يتم تجهيز اللوحة المدورة بمقبس طاقة عينة (AC220، 10A). يمكن التحكم في وقت تشغيل وإيقاف تشغيل طاقة العينة من خلال البرنامج:إيقاف تشغيل (0-999min) - تشغيل (0-999min) - إيقاف تشغيل (0-999min)، والذي ينطبق على تشغيل وعزل الطاقة للعينات أثناء الاختبار.

12مكونات التحكم الأساسية هي شاشة تعمل باللمس 7 بوصات + Panasonic PLC المكونات الكهربائية مستوردة مثل LS و Omronيجب أن تستوفي عملية الأسلاك متطلبات المعايير الوطنية، يجب أن يكون تخطيط اللوحة الكهربائية معقولًا ، ويجب أن تكون الأسلاك ثابتة ، ويجب أن تكون العلامات واضحة.

13تم تجهيز قاعدة المعدات بأربعة عجلات مكابح متحركة لتحريكها وتثبيتها بسهولة.
