آلة اختبار كرسي اختبار المقاومة الدائرة BIFMA 5.1 للأثاث المكتب

يستخدم اختبار متانة الدوران لأثاث المقاعد ، مع وسادة الحمل والاكسسوارات لتثبيت الكرسي ، وفقًا لـ DIN 4551 و EN 1335 و NEN 1812 و BIFMA 5.1.

يستخدم في كراسي المكاتب والكرسيات ورواسب الغاز، وتخضع الوحدات المختبرة إما لإجراءات الاختبار الكاملة المحددة بالمعايير أو للاختبارات الفردية المختارة.

كل محور اختبار لديه أجهزة تحكم خاصة به تم تجميعها في المنطقة المجاورة المباشرة ، والتي يتم تشغيلها من لوحة لمسة ويتم التحكم بها بواسطة PLC.

التطبيق

• مصنعي كراسي المكاتبضمان الجودة واختبار تطوير المنتجات

• مختبرات اختبار الأثاث‬ إصدار الشهادات من طرف ثالث واختبار الامتثال

• إدارات الشراء والجودةتأهيل الموردين والفحص الوارد

• منتجو المقاعد الايرغونوميةإثبات استمرارية آلية الدوران

• مصنعي البراز والرياح الغازيةتقييم متانة المكون

• مؤسسات البحثتحليل المنتج المقارن ودراسات المواد

ينطبق على:جميع أنواع الكراسي ذات المقعد المدور

المواصفات

المعايير
DIN 4551، EN 1335، NEN 1812، BIFMA X5.1(بيفما إكس 5)4، BSI/BS 5459 ، EN 581-2

تتكون من:

1 إطار اختبار

1 جهاز اختبار دوار، يعمل بالكهرباء

1 محرك تحكم الحمل، قطر البستون 80mm، ضربة البستون 500mm، 2500N

1 منصة تحميل، قطرها 200 ملم وفقاً لمعيار DIN EN 1335 مع اتصال تشبيك كارداني

1 مجموعة من عناصر التثبيت القياسية

1 خلية حمولة 5kN - 1 مجموعة من الوقوفات ، المشابك

الأسئلة الشائعة

السؤال 1: ما هو استخدام هذه المعدات؟
هذه الآلة تختبر مدى استمرارية آليات الكرسي الدورانية من خلال محاكاة سنوات من الدوران المتكرر تحت الحمل.يساعد المصنعين على التحقق من جودة المنتج وتلبية متطلبات الشهادة الدولية قبل الإطلاق في السوق.

س2: كيف تعمل الآلة؟
يضع الجهاز المختبر حمولة موازنة على المقعد ويدور الكرسي أو المنصة بسرعة خاضعة للرقابة (515 دورة في الدقيقة) لمدة تصل إلى 120،000 دورة.تتيح أجهزة التحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم والتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم.

السؤال 3: ما هي المعايير التي تلتزم بها؟
يدعم BIFMA X5.1(بيفما إكس 5)4، EN 1335 ، DIN 4551 ، NEN 1812 ، BS 5459 ، و EN 581-2. المرجعية الاختبارية الرئيسية هي BIFMA X5.1-2002 ، الاختبار رقم 9 ، مع إجراء مبني على BIFMA X5.1-2017.

السؤال 4: ما هي أنواع الكراسي التي يمكن اختبارها؟
يمكن اختبار جميع أنواع الكراسي ذات المقعد الدوراني بما في ذلك كراسي المكتب والبرج والمقاعد المجهزة بربع غاز باستخدام عناصر التثبيت المضمنة ووسادة الحمل.

س5: ما هي معايير الاختبار الرئيسية؟
وزن التحميل: 102 كجم (225 رطلا) قابلة للتعديل. معدل الدورة: 515 دوران / دقيقة. مدة الاختبار: 120,000 دورة. نطاق الدوران: 0 360 درجة. قدرة العداد: 999,999 دورة..

س6: ماذا يأتي مع الآلة؟
تتضمن الحزمة إطار اختبار، جهاز اختبار متناوب يعمل بالطاقة الكهربائية، جهاز تشغيل هوائي (80 مم من الحفرة / 500 ملم من السباق / 2500 ن) ، وسادة حمولة 200 ملم مع اتصال كارداني، عناصر تثبيت،خلية الحمل 5 كيلون، والإيقافات / المشابك.

السؤال 7: ما هو مصدر الطاقة المطلوب؟
التيار المتردد أحادي المرحلة 220V 50Hz 5A.

وثيقة مرجعية: BIFMA X5.1-2017 اختبار الدوران

(أ) يجب أن يكون الكرسي مقيداً على منصة. إما أن يكون المقعد أو المنصة مقيداً من الدوران.

ب) إذا كان المقعد قابلاً للتعديل، قم بتعيينه في أقصى وضع مقعد. قم بتعيين جميع الميزات القابلة للتعديل الأخرى في حالة الاستخدام العادية.

c) يجب وضع حمولة بقيمة 122 كجم (270 رطل) على المقعد بحيث يكون مركز ثقل الحمل 51 إلى 64 ملم (2 إلى 2.5 بوصة) إلى الأمام من خط وسط محور الدوران كما هو موضح في الشكل 1.

د) يجب ضبط جهاز الدراجة لتدوير أقل من: نطاق الدوران المتاح أو 360 درجة ± 10 درجة. إذا كان نطاق الدوران المتاح أقل من 360 درجة،يجب ضبط دوران آلة الاختبار بحيث تلمس الآلية الدوارة أجهزة التوقف ولكن لا تتجاوزها.يمكن أن يكون الدوران إما ثنائي الاتجاه أو أحادي الاتجاه.

(هـ) بالنسبة للكراسي التي تدور 360 درجة، دورة واحدة هي دوران كامل. بالنسبة للكراسي التي تدور أقل من 360 درجة، دورة واحدة تدور من محطة واحدة إلى المحطة الأخرى.

(و) يجب أن تدور المقعد أو المنصة لمدة 60 ألف دورة بمعدل يتراوح بين 5 و 15 دورة في الدقيقة.

g) إذا كان ارتفاع المقعد قابلاً للتعديل، قم بتعيين ارتفاعه إلى أدنى موقع له.

(ح) بالنسبة لجميع الكراسي، استمر في الاختبار لمدة 60،000 دورة إضافية إلى ما مجموعه 120،000 دورة.

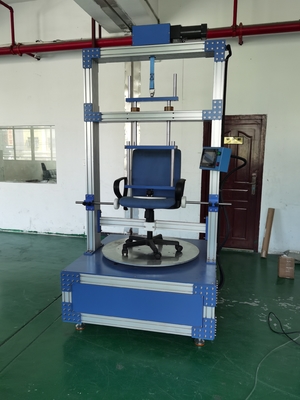

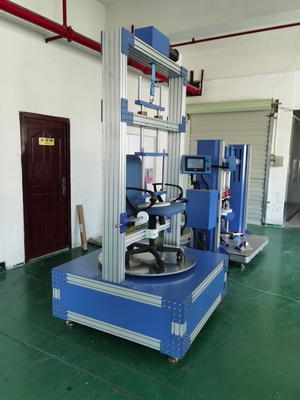

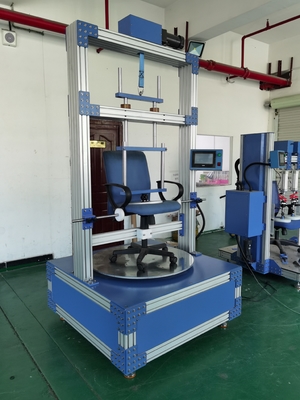

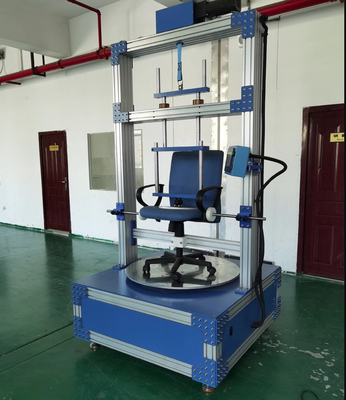

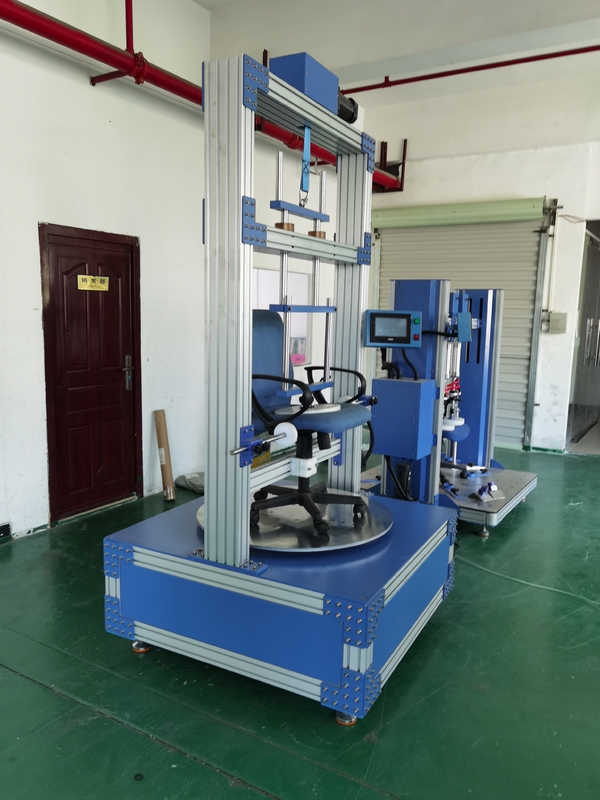

صورة الاختبار:
