| الاسم التجاري: | SKYLINE |
| رقم النموذج: | SL-T01 |
| مو: | 1 وحدة |
| السعر: | negoitable |
| شروط الدفع: | / تي تي، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 1 وحدة |
هذه الآلة مصممة لإجراء الاختبارات الساكنة الأفقية، واختبارات المتانة، والاختبارات الساكنة العمودية والمتانة القائمة على معايير BIFMA X5.1 و BIFMA X5.4.
GB/T 10357.3-2013 4.6 و 4.9؛ ANSI/BIFMA X5.1-2017 10.4، 12، 12، 20؛ EN1728-2012؛ EN 581؛ ISO 7173-1989
| قوة القدرة | 200 كجم |
| ضربة الاسطوانة | 500ملم |
| سرعة الاختبار | 10-30 مرة/دقيقة (قابلة للتعديل) |
| ارتفاع قاعدة الذراع | 550-950ملم |
| أوقات الاختبار | 1-999999 مرات |
| وحدة التحكم | شاشة لمسة PLC و LCD |
| وضع ضغط التحكم | تحكم الصمام النسبي الخدماتي |
| مصدر الهواء | ≥0.5MPa |
| إمدادات الطاقة | 1 ′′ AC 220V |
اختبار الحمل الوظيفي / اختبار الحمل المؤكد:يجب أن تطبق قوة 334 ن (75 رطل) مرة واحدة على كل ساق مقدمة بشكل فردي لمدة دقيقة واحدة (1).
اختبار الحمل الصلب:مماثلة مع اختبار الحمل الوظيفي، ولكن القوة هي 503 ن (113 رطل).
الحمل الوظيفي:يجب أن تطبق قوة 750 ن (169 رطل) لمدة دقيقة واحدة (1).
الحمولة الدقيقة:يجب أن تطبق قوة 1125 ن (253 رطل) لمدة دقيقة واحدة (1).
الحمل الوظيفي:يتم تطبيق قوة قدرها 445 ن (100 رطل) لمدة دقيقة واحدة في الاتجاه الخارجي.
الحمولة الدقيقة:يجب أن تطبق قوة 667 ن (150 رطل) لمدة دقيقة واحدة في الاتجاه الخارجي.

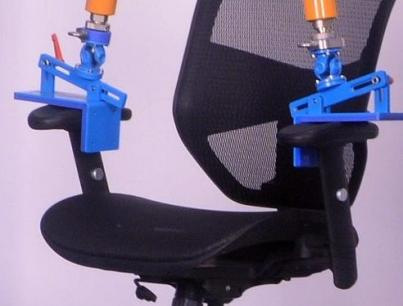

إجراءات الاختبار:يجب أن تطبق في نفس الوقت قوة قدرها 400 نترون (90 رطل) على كل ذراع في البداية بزاوية 10 درجة ± 1 درجة كما هو مبين في الشكل 20 ب. يجب أن يتبع جهاز تحميل الذراع الذراع (سماح للأمام والخلف ،الحركة الجانبية إلى الجانب والدورانية) كما ينحرف أو يدورعند استخدام جهاز اختبار مماثل لتلك الموضحة في الشكل 20b ، يجب أن تكون مسافة تطبيق الحمل في البداية طولاً محدداً في الشكل.طرق أخرى لتطبيق الحمل مقبولة إذا كانت القوة والزاوية متساويةيجب تطبيق القوة وإزالتها لمدة 60،000 دورة بمعدل يتراوح بين 10 و 30 دورة في الدقيقة.
