| الاسم التجاري: | SKYLINE |
| رقم النموذج: | SL-T01 |
| مو: | 1 وحدة |
| السعر: | negoitable |
| شروط الدفع: | / تي تي، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 1 وحدة |

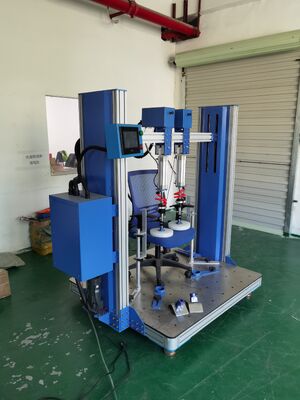

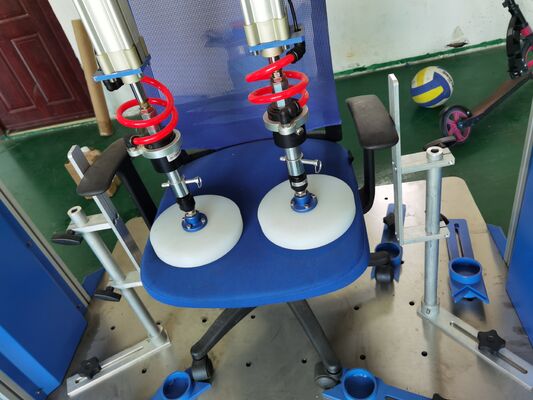

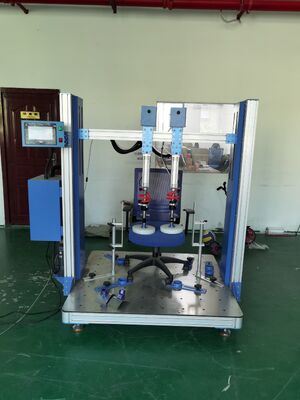

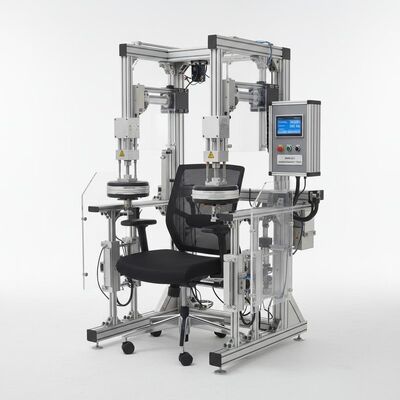

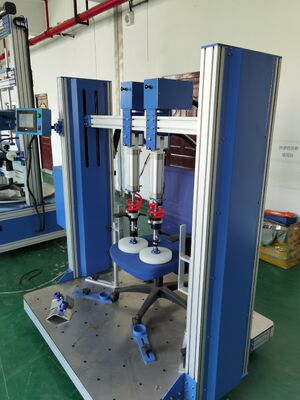

تقوم آلة الاختبار هذه بإجراء اختبارات الثبات الأفقي واختبارات المتانة لمسند الذراع، بالإضافة إلى اختبارات الثبات والمتانة الرأسية لمسند الذراع بناءً على معايير BIFMA X5.1 و BIFMA X5.4.
GB/T 10357.3-2013 4.6 و 4.9؛ ANSI/BIFMA X5.1-2017 10.4، 12، 12، 20؛ EN1728-2012؛ EN 581؛ ISO 7173-1989
| معلمة | مواصفات |
|---|---|
| قوة السعة | 200 كجم |
| شوط الأسطوانة | 500 مم |
| سرعة الاختبار | 10-30 مرة/دقيقة (قابلة للتعديل) |
| ارتفاع مسند الذراع | 550-950 مم |
| عدد مرات الاختبار | 1-999999 مرة |

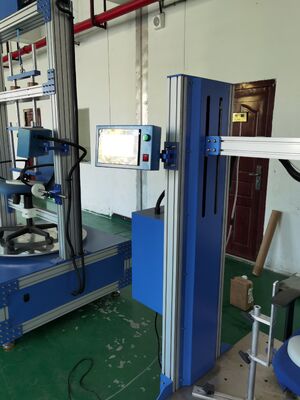

| وحدة التحكم | وحدة تحكم منطقية قابلة للبرمجة (PLC) وشاشة لمس LCD |
| وضع التحكم بالضغط | تحكم صمام نسبي سيرفو |
| مصدر الهواء | ≥0.5 ميجا باسكال |
| مزود الطاقة | 1~ تيار متردد 220 فولت |
اختبار الحمل الوظيفي/اختبار الحمل الإثبات: يتم تطبيق قوة تبلغ 334 نيوتن (75 رطل) مرة واحدة على كل ساق أمامية على حدة لمدة دقيقة واحدة. قم بإزالة القوة.
اختبار الحمل الإثبات: مشابه لاختبار الحمل الوظيفي، ولكن القوة هي 503 نيوتن (113 رطل)
الحمل الوظيفي: يتم تطبيق قوة تبلغ 750 نيوتن (169 رطل) لمدة دقيقة واحدة. قم بإزالة القوة.
الحمل الإثبات: يتم تطبيق قوة تبلغ 1125 نيوتن (253 رطل) لمدة دقيقة واحدة. قم بإزالة القوة.
الحمل الوظيفي: يتم تطبيق قوة تبلغ 445 نيوتن (100 رطل) لمدة دقيقة واحدة في الاتجاه الخارجي. قم بإزالة القوة.
الحمل الإثبات: يتم تطبيق قوة تبلغ 667 نيوتن (150 رطل) لمدة دقيقة واحدة في الاتجاه الخارجي. قم بإزالة القوة.

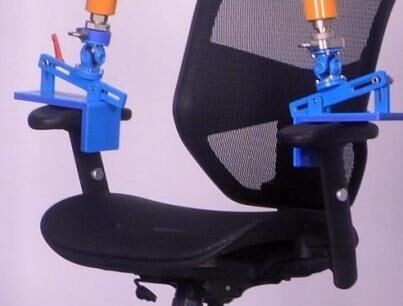

إجراء الاختبار: يتم تطبيق قوة تبلغ 400 نيوتن (90 رطل) على كل ذراع في وقت واحد في البداية بزاوية 10 درجات ± 1 درجة كما هو موضح في الشكل 20b. يجب أن يتبع جهاز تحميل الذراع الذراع (يسمح بالحركة الأمامية والخلفية والجانبية والدورانية) أثناء انحرافه أو محوره. إذا كنت تستخدم جهاز اختبار مشابهًا لما هو موضح في الشكل 20b، فيجب أن تكون مسافة تطبيق الحمل في البداية هي الطول المحدد في الشكل. طرق أخرى لتطبيق الحمل مقبولة إذا كانت تطبيقات القوة والزاوية مكافئة. يتم تطبيق القوة وإزالتها لمدة 60,000 دورة بمعدل يتراوح بين 10 و 30 دورة في الدقيقة.
