| الاسم التجاري: | SKYLINE |
| رقم النموذج: | SL-FL080 |
| مو: | 1 وحدة |
| السعر: | negotiated |
| شروط الدفع: | T/T, L/C, ويسترن يونيون |
| القدرة على التوريد: | 1 وحدة / شهر |
منتجات بناء SBI معدات اختبار قابلية احتراق العنصر الواحد EN13823
الخصائص
1الجزء الأساسي من الآلة هو مكونات مستوردة مثل ثاني أكسيد الكربون ومعدات تحليل الأكسجين
2نمط واجهة التشغيل والأداء يعادل FTT في المملكة المتحدة ، بعض الأداء أفضل.
3صيانة سهلة، سريعة، استبدال قطع الغيار في وقت متأخر من الحد الأدنى من FTT أقل من 50٪ إلى 70٪، لن تكون هناك مشاكل الصيانة.

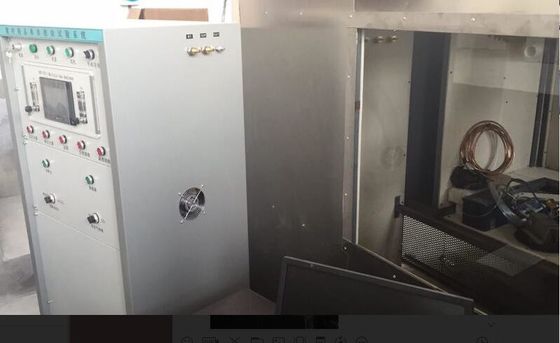

4مع خزانة التحكم المتكاملة المستوردة
المعلمات التقنية

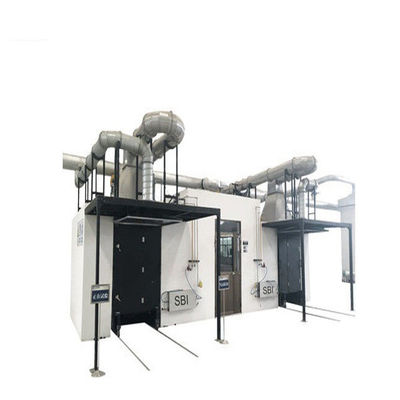

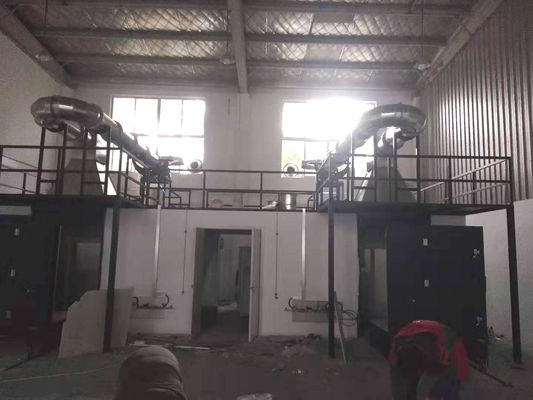

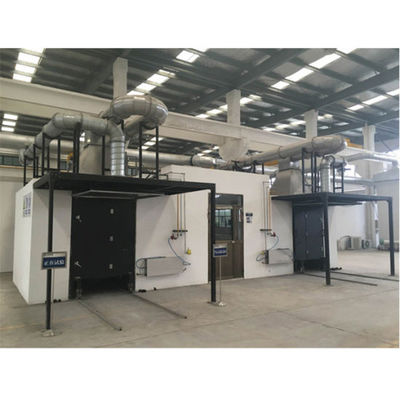

1تكوين: تشمل معدات الاختبار هذه مختبر الاحتراق، غرفة التحكم، عربتين صغيرتين، أنبوب العادم، إطار ثابت، نظام جمع غازات الدخان، جهاز نظام قياس متكامل،جهاز جمع البيانات وتحليلهاجهاز تحكم إمدادات الغاز

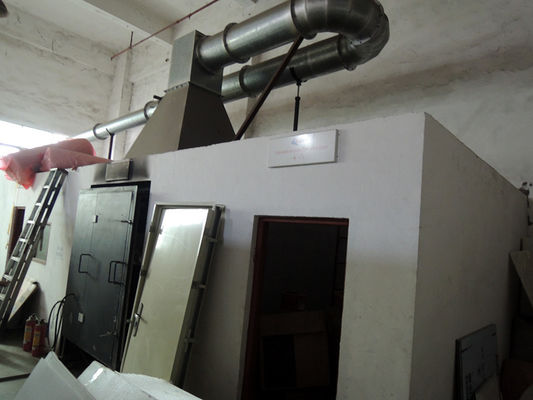

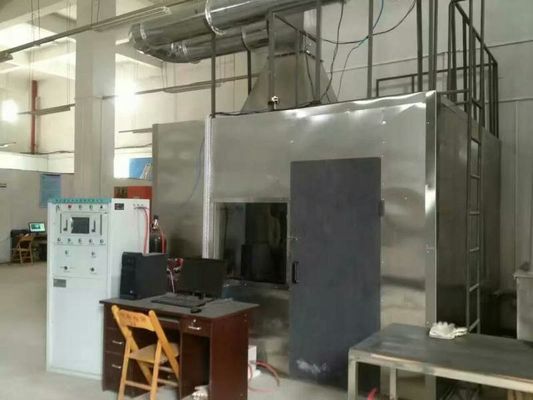

2غرفة الاحتراق: طولها (3.0 ± 0.2) م × عرضها (3.0 ± 0.2) م × ارتفاعها (2.4 ± 0.1) م.
3مع لوحة الفولاذ المقاوم للصدأ ولوحة السيليكات الكالسيوم A1 تتكون من غرفة الاحتراق القياسية ، يجب تركيب فرن الاختبار في الموقع.

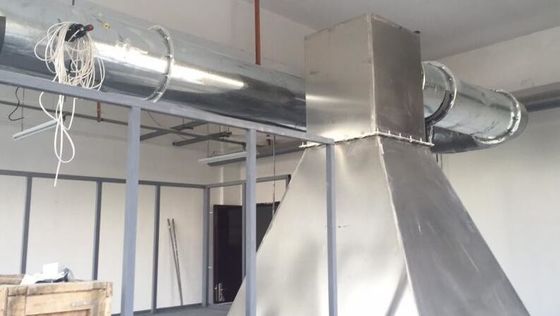

4في الجزء العلوي من الغرفة هناك غطاء جمع وأنبوب دخان يربط أنابيب أخذ العيناتيتم تفريغ إطلاق حرارة الاحتراق ومنتجات الاحتراق من العينة من أنبوب العادم أثناء الاختبار.

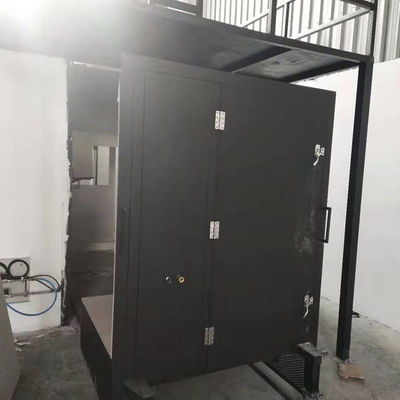

5.غرفة الاحتراق على الحائط إعداد فتحة، سهلة لدخول عربة صغيرة، تحت عربة الهواء بشكل طبيعي من الفضاءتم فتح لوحة اختبار عمودية على جانبي السطح الأمامي من الجانبين على نافذة المراقبة.
6مصدر الإشعال، وضعت في العربة على الزاوية العمودية من 31 كيلوواط بروبان الزاوية المستقيمة سخان الرمل (طول الجانب 250MM ارتفاع 80MM).
7وضع العربة هو وضع فتحة العربة على الجزء الخلفي من العربة فقط لإغلاق الفتحات في جدار غرفة الاحتراق.لتوزيع تدفق الهواء بالتساوي على طول أرضية غرفة الاحتراق، يتم ترتيب لوحة مثقوبة (مثقوبة) في مدخل الهواء في الجزء السفلي من العربة قطر 8 ملم، مساحة مفتوحة تمثل 60٪ من المساحة الإجمالية).
8.مع إدارة قابلة للتعديل، تحميل وتفريغ العينات مريحة جدا.
9محرقة صناديق الرمل: واحدة على أرضية العربة (المحرقة الرئيسية) ، والآخر ثابت على عمود الإطار، غاز البروبان من خلال محرقة صناديق الرمل وتنتج 30.7 ± 2.0kW من الطاقة الحرارية.
قياس الأكسجين
| نطاق القياس | 0-25% |
| مخرج الإشارة | 4-20mA |
| وقت الاستجابة T90 | ≤2S |
| درجة حرارة البيئة | 0-45 °C |
| الرطوبة النسبية | < 90% (غير مكثف) |
| خطية | < ± 0.1% O2 |
| الزحف الصفري | 0.05% من الأوكسجين في الأسبوع |
| التكرار | < ± 0.02% O2 |
| قياس ثاني أكسيد الكربون ((CO2) | |
| نطاق القياس | 0-10% |
| التكرار | < ± 1٪ من الهيكل الداخلي لخزانة التحكم |
| الزحف الصفري | ≤2% / أسبوع |
| الانجراف | ≤2% / أسبوع |
| انحراف الخطية | < ± 1٪ |
| وقت الاستجابة | T90≤ ثانيتين |
يمكن أن يجمع نظام استيعاب البيانات سجل تركيز الأكسجين، تركيز أول أكسيد الكربون، ودرجة الحرارة، وكثافة الدخان، ومعدل إطلاق الحرارة، ومعدل فقدان الكتلة، وما إلى ذلك، يمكن تخزينها.
مبدأ الاختبار

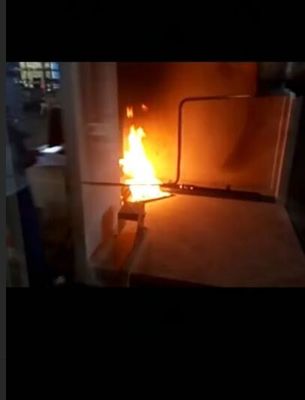

يتم تعريض عينة تتكون من جناحين عموديين على الزاوية العمودية للنار التي تنتجها المحرقة الرئيسية في أسفل الزاوية اليمنى ،يتم إنتاج اللهب عن طريق احتراق غاز البروبان، يمر غاز البروبان من خلال محرقة صناديق الرمل ويؤدي إلى إنتاج (30.7 ± 2.0) كيلوواط من الطاقة الحرارية.
تم تقييم أداء احتراق العينة من خلال إجراء الاختبار بأكمله لمدة 20 دقيقة. تشمل معايير الأداء: إطلاق الحرارة، إنتاج الدخان،انتشار اللهب وحرق قطرات والجسيمات.
قبل إشعال الموقد الرئيسي ، يجب قياس طاقة الحرارة وتوليد الدخان من الموقد نفسه لفترة قصيرة باستخدام الموقد المساعد البعيد عن العينة.

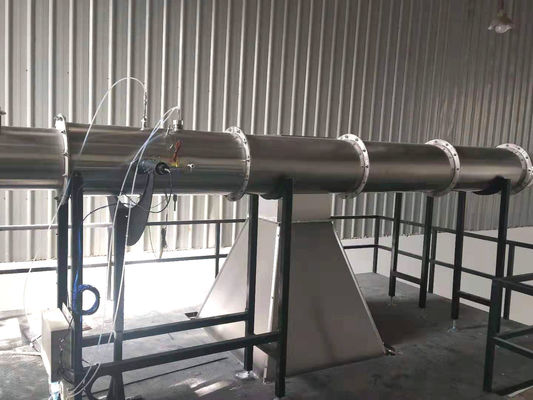

يمكن قياس بعض المعايير تلقائيًا ، في حين يمكن الحصول على بعضها عن طريق الفحص البصري. تم تجهيز أنبوب الدخان بمستشعر لقياس درجة الحرارة ،كسور المول من O2 و CO2، وتدفق الهواء في خط الأنابيب. يتم تسجيل هذه القيم تلقائيًا واستخدامها لحساب معدل التدفق الحجمي ومعدل إطلاق الحرارة ومعدل الدخان.
يمكن قياس الانتشار العرضي وحرق اللهب والجسيمات باستخدام طريقة مرئية.
التطبيقات
- اختبار تصنيف أداء الحريق لمواد البناء والمنتجات
- اختبار حريق علامة CE لمنتجات البناء
- تقييم رد الفعل على النار أثناء تطوير منتج جديد
- مراقبة الجودة والفحص الخارجي في خطوط الإنتاج
- البحث والتطوير في المواد الزخرفية ومنتجات العزل الحراري
- تطبيقات المختبرات والمؤسسات البحثية من طرف ثالث
الأسئلة الشائعة
السؤال 1: ما هي المعايير التي يتوافق معها SL-FL13؟
A1: أنها تتوافق مع EN 13823 و GB / T 20284-2006. نتائج الاختبار تدعم تصنيفات EN 13501-1 من A2 إلى D.
س2: ما هي المواد التي يمكن اختبارها؟
أ2: مواد البناء والمنتجات الزخرفية وأنظمة العزل الحراري ومنتجات البناء باستثناء الأرضيات أي مواد تتطلب تصنيف رد فعل الحريق.
س3: ما هي المعلمات الرئيسية التي يقيسها؟
A3: HRR ، THR ، FIGRA ، SPR ، TSP ، SMOGRA ، LFS ، وتساقط الحرق ٪ جميع المعايير المطلوبة لتصنيف EN 13501-1 أو GB 8624.
س4: ما مدى دقة والثبات للنظام؟
الجواب 4: جداً، التسخين التلقائي بالكامل، الإشعال، واستحواذ البيانات يقلل من التقلبات، جهاز تحليل الغاز يستجيب في أقل من 3 ثوان،وتأكد التحقق من معايرة الخطوة من أن نسبة Q_gas/HRR تبقى ضمن (100 ± 5) ٪.
س5: هل من السهل تشغيل المعدات؟
ج5: نعم. واجهة البرمجيات البديهية تتعامل مع الإشعال التلقائي، والتحكم في الغاز، وتسجيل البيانات. يتم تضمين التدريب في الموقع مع كل تثبيت.
س6: ما هو الدعم بعد البيع الذي تقدمه؟
ج6: ضمان لمدة عام واحد بالإضافة إلى الدعم الفني مدى الحياة. نحن نغطي التثبيت والمعايرة وتطوير أساليب الاختبار والاستشارات في اعتماد CMA / CNAS.
