أفقي القابلية للاشتعال تستر غرفة السلامة للأسلاك الكهربائية والكابلات والأسلاك المرنة

اختبار القابلية للاشتعال الأفقي لسلامة غرفة الأسلاك الكهربائية والكابلات والأسلاك المرنة

تطبيق

تقدم للتحقق من اختبار اللهب المفرد للكابل FT1 ، FT2 / FH / اللهب الأفقي ، FV-2 / VW-1 ، FV-1 / اللهب العمودي واختبار الانحناء القياسي.

المعايير

وفقًا للفقرة 1060 (الحرق العمودي واختبار FT1) ، 1061 (اختبار احتراق الكابلات) ، 1080 (اختبار احتراق VW-1) ، 1090 (اختبار حرق أفقي لعينة الكابلات الكهربائية ، عنصر اختياري) ، 1100 (عينة أفقية / اختبار احتراق FT2 ) من UL1581-2008 ، 6.8 (اختبار الانحناء القياسي) ، البند 9.1 ～ 9.5 من UL2556-2007 ، البند 4.26 من JIS C3005-2000.

المؤشرات الرئيسية

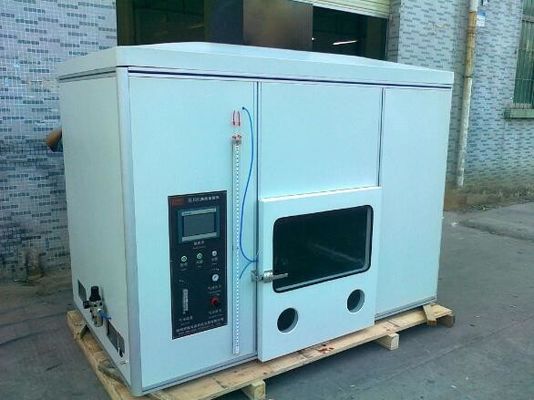

1 غرفة الاختبار: L2200 * D1300 * H1650mm ، السعة> 4.0 متر مكعب ، السعة العلوية للهب أكثر من 2.0 متر مكعب ، توجد نوافذ زجاجية على الوجه ، زوج من القفازات المطاطية التشغيلية ونظام عادم الدخان في الجزء العلوي من الغرفة ؛

2-موقد بنسن: وفقًا لمعيار ASTM D5025-2005 ، يبلغ القطر الداخلي لأنبوب الموقد 9.5 ملم بطول 100 ملم ، وقطر فوهة الغاز 0.9 ملم بسمك 1.6 ملم.الغاز الذي يحترق هو غاز الميثان بنسبة 98٪ كحد أدنى من النقاوة ، وارتفاع اللهب الداخلي 40 ± 2 مم ، وارتفاع اللهب الخارجي 125 ± 10 مم ، والمعدل الاسمي هو 500 وات مع مسطرة اللهب التي يمكنها التحقق من ارتفاع اللهب ما إذا كان يفي بالمتطلبات في أي وقت .

3. نظام قياس درجة الحرارة: وفقًا لمعيار ASTM D5207-2003 ، بما في ذلك قطع نحاسية لقياس درجة حرارة 10 جرام ، وقطر حراري من الفولاذ المقاوم للصدأ من النوع K يبلغ قطره 0.5 مم ، وساعة توقيت ومقياس حرارة.

4. حوامل العينات: تقف أفقية ورأسية على حد سواء مستقلة ، والتي مصنوعة من الفولاذ المقاوم للصدأ.يمكن للحامل الرأسي إجراء اختبار الاحتراق العمودي واختبار FT1 واختبار اشتعال الكابلات واختبار اللهب VW-1 واختبار العينة الأفقية / اختبار اللهب FT2.الحامل الأفقي فقط لاختبار اللهب عينة الأفقية للكابل الكهربائي.

5. الغاز: غاز الميثان بنسبة نقاء 98٪ كحد أدنى ، أو غاز طبيعي ذو محتوى حراري 37.1 ميجا جول / م 3 أو 8.9 كيلو سعرات حرارية / م 3.قطر القطن هو 150 ~ 200 مم وسمكه 6 مم ، وهو ما يغطي مساحة سطح الاختبار W 305mm بواسطة D355mm على المحور الرأسي للعينة ، والقطن بشريط من ورق كرافت غير مقوى 60 رطل أو 98 جم / م 2 واسع هو 10 مم والطول يلتصق بالعينة ، ثم يترك أكثر من 20 مم من العينة باتجاه الجزء الخلفي من الغرفة الخالية من السحب.

6. نظام التدفق: والذي يتكون من صمام فك الضغط ، مقياس التدفق الذي يبلغ معدل التدفق 1000 مل / دقيقة ، مقياس الضغط الذي يبلغ مدى الضغط 200 كيلو باسكال ، الزيت الأخضر الذي تبلغ كثافته 1000 كجم / م 3 ، ومقياس ضغط شكل U الذي يبلغ 36 بوصة.

7. نظام التوقيت: والذي يتكون من مؤقت اللهب ، مؤقت إيقاف الاحتراق ، تمديد مؤقت إطلاق النار ، إلخ. إجمالي 3 أجهزة توقيت.

8. العداد المشتعلة: سجل بدقة أوقات الاختبار
