مواد البناء اختبار القابلية للاشتعال الشمسية معدات اختبار القابلية للاشتعال

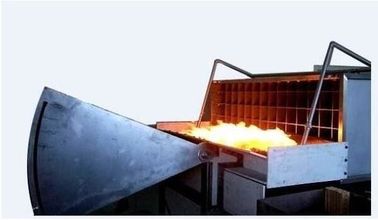

معدات اختبار الخلايا الشمسية القابلة للاشتعال تتوافق مع معايير UL 1730 ASTM E108

مقدمة المنتج

تعتمد عملية اختبار الخلايا الشمسية لانتشار آلة اللهب والحرق على تصميم UL 1730 و IEC 61730-2 وتطويرها. هو محاكاة الظروف الحقيقية لتقييم سقف ومكونات أداء مقاومة الحريق للصك ، في عينات A1.82m ، ب 2.4 متر و c 3.9 متر لتقييم مستوى A ~ C. كما يمكن استخدامه في أداء مثبطات الحريق للمكونات الكهروضوئية المستخدمة في هذا الاختبار.

المعايير

UL 1730: الكشف عن دخان الوحدة السكنية للعائلات المتعددة والفنادق
الشاشات: كشف الإشارات الكهربائية لغبار المنزل ؛
UL 790: الطريقة القياسية لاختبار الحريق لمواد تغطية السقف ؛
ASTM E108-04: الطريقة القياسية لاختبار الحريق لمواد تغطية السقف ؛
NFPA 256: اختبار الحريق لسطح السقف.
IEC 61730-2 الملحق ب: اختبارات الحريق على الوحدات الكهروضوئية.

خصائص المعدات

الأجزاء الهيكلية
1. مواد تغطية السقف من الخشب الرقائقي ، الأبعاد: 1،300 (w) X1،000 (d) x120 (h) إلى
تثبيت عينة الاختبار ؛
2. لوحة اختبار عدم الاحتراق ، مثبتة في نهاية الاختبار ، يمكن أن توقف الاختبار
خفف من الألواح
3. الفولاذ المقاوم للصدأ لوحة تحكم مروحة ، يمكن تعديل زاوية الاختبار ،
الحجم: 1440 (ل) × 940 (ح) مم ؛
4. تستخدم لدعم اختبار قوس الإطار الرئيسي ، الفولاذ المقاوم للتآكل ، الأبعاد: 1،020 (l) x 1،000 (d) x 1،473 (h) mm ؛
5. الجمعية لوحة غير قابلة للاحتراق ، مثبتة أمام الإطار لمحاكاة
الطنف والكورنيش ، تمديد اللهب من الموقد إلى العينة ،
الأبعاد: 330 (عرض) × 2130 (د) × 584 (ارتفاع) مم ؛
6. معدل تدفق الهواء للوحة الاختبار: 19 ± 8 كم / ساعة (5.5 م / ثانية) ، وتكوين
رصد مقياس شدة الريح
7. أنابيب التهوية المنفصلة ، يمكن استخراجه من خارج هواء المختبر.
8. يتم تثبيت مرشح قرص العسل في مجرى الهواء ، ريشة توجيه مدخل الغاز المثبتة ؛
9. قنوات التهوية مجهزة بلوحة تعديل المنحدر لتعديل اتجاه تدفق الهواء ؛
10. أنابيب التهوية المرفقة بالدليل ، يمكن أن تعزز السرعة لضمان تدفق هواء الاختبار من التداخل الخارجي ، لوحات التوجيه المصنوعة من الفولاذ المقاوم للصدأ ، الموقع لا يتغير مع ضغط الرياح ؛
11. مواد مجاري الهواء من الفولاذ المقاوم للصدأ ، ومقاومة للتآكل ومقاومة للحرارة ، الحجم: 2130 (عرض) × 762 (ارتفاع) × 3000 (لتر) مم ؛
12. المروحة 220 فولت ، 50 هرتز ، الطاقة ثلاثية الطور ، مجهزة بنظام عكسي يمكن ضبط سرعة الرياح تلقائيًا ، الحد الأدنى للتدفق 300 م 3 / دقيقة ؛
13. عاكس سرعة متغيرة بلا حدود ، 0-100٪ قابل للتعديل ؛
14. الشعلات الغازية (للشي المتقطع ، انتشار اللهب والنار المتطايرة) ، 1.12 م ، 60.3 مم ، تتحرك في جانب الاختبار لديها شق 12.7 مم (عرض) * 0.91 م (طويل) ؛
15. يمكن أن يوفر موقد الغاز 22000 وحدة حرارية بريطانية / دقيقة (387 كيلو واط في الساعة) ، ووفقًا لـ a ، b ، c ثلاثة مستويات احتراق ، صمام تحكم بالغاز عالي الدقة يتحكم في تدفق الغاز ،
16. يتم تثبيت الحرارية الموقد العلوي 58.7 مم ، 888 ± يمكن اختبار 28 درجة مئوية.
17. نظام الإشعال الأوتوماتيكي ، ضمان أمان أداء الاختبار ، وحدة التحكم في تدفق كتلة الإشعال الكهربائي 1.8kVp هو الحد الأدنى للضغط وفقًا لمعايير مختلفة ، التحكم في معدلات تدفق الغاز ، الفئة A و B: 21000 ~ 22000 وحدة حرارية بريطانية / دقيقة (369 ~ 387 كيلو واط ساعة) ) لمدة 10 دقائق ، الفئة C: 18000 ~ 19000 وحدة حرارية بريطانية / دقيقة (316 ~ 334 كيلووات في الساعة) 4 دقائق ؛
18. نظام التحكم في درجة الحرارة من الدرجة A و B: 760 ± 28 درجة مئوية (1400 ± 50 درجة فهرنهايت) -21000 ~ 22000 وحدة حرارية بريطانية / دقيقة الفئة C: 704 ± 28 درجة مئوية (1300 ± 50 درجة فهرنهايت) -18000 ~ 19000 وحدة حرارية بريطانية / دقيقة
19. مقاييس الضغط عالية الدقة وصمام تنظيم الضغط يتحكم في ضغط الغاز.
1) -يجب على كل تحويل للغاز في الشعلات اتباع طرق اختبار ومراقبة مختلفة ؛
2) -LNG: يمكن استخدام MFM قياس التدفق بدقة (التحكم في صمام التحكم في التدفق) ؛
3) -LPG: معدل تدفق الهواء باستخدام نظام العاكس: سطح الاختبار عند 19 ± 8 كم / ساعة (5.5M / ثانية) ؛
20. مواد دعم شبكة معدنية ، يمكن تدوير المنصات ، بحيث يتم الاحتراق الكامل
المواد؛

قسم الاختبار

1. نظام التحكم بالكمبيوتر في برنامج التحكم الخاص بالولايات المتحدة لتجربة Labview ، التكامل مع شاشة LCD مقاس 10.2 بوصات ؛
2. نظم الحصول على البيانات ، وتستخدم لغة برمجة LabView للبرمجة ، وبطاقات اقتناء البيانات التي تقدمها الولايات المتحدة NI
3. يتكون نظام الحصول على البيانات من الأجزاء التالية:
module وحدة إدخال حرارية 16 بت
② 16 بت إدخال وحدة تحويل a / d
input وحدة إدخال / إخراج البيانات
output 12 بت / أ إخراج وحدة التحويل
plane اللوحة الخلفية 4 و 8 فتحات
وحدات abLabview
abLabview / وحدة شبكة إيثرنت
4. أنظمة اختبار العلامة التجارية ، مواقد الغاز ، اللهب غمر المواد المحترقة ، الموقد الغازي يمكن ضبط درجة حرارة 880 ± 10 درجة مئوية.

النتائج القياسية

1. المعايير العامة لانتشار اللهب
① أي جزء من مواد تغطية السقف (مكون أو لوحة) من سطح الاختبار في اللهب أو جزيئات متوهجة في مهب ،
slideيمكن أن تنزلق من خلال مواد تغطية السقف المقسمة والمنحنية ، مثل سطح السقف مفتوح ،
safety تصنيف السلامة من الحرائق ج: نطاق انتشار اللهب هو 1.82M ،
مستوى السلامة من الحرائق B: نطاق انتشار اللهب 2.4M ،
الرتبة C السلامة من الحرائق: منطقة انتشار الحرائق هي 3.9M ،
يقاس من حافة انتشار عينة اللهب ،

2. المعايير العامة لاحتراق السقف
① أي جزء أو مكون من اللوحة من سطح الاختبار في لهب أو تهب ،
② تختفي أجزاء من سطح السقف أو جزء من لوحة في هيكل السقف أو مكون على شكل جزيئات مضيئة ،
③ استمر في استخدام مكونات أو ألواح الاحتراق
