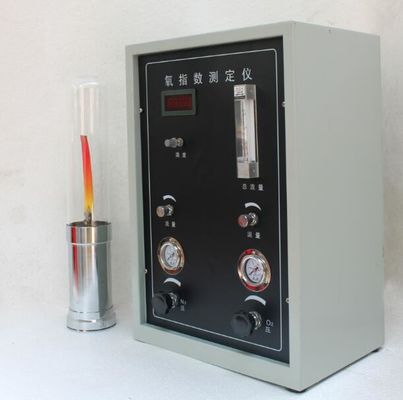

معدات اختبار القابلية للاشتعال اختبار مؤشر الأوكسجين الرقمي

صندوق اختبار مؤشر الأوكسجين الرقمي المواد المقسمة لوحة فولاذية رش الكتروستاتيكي


المعايير الفنية

1.استخدام مستشعر الأكسجين المستورد ، العرض الرقمي بدون تركيز الأكسجين ، دقة ودقة أعلى ، نطاق 0-100٪

2-الدقة الرقمية: ± 0.1٪

3. دقة قياس الآلة: 0.4 مستوى

4 نطاق تعديل التدفق: 0-10 لتر / دقيقة (60-600 لتر / ساعة)

5. وقت الاستجابة: <5S

6. أنبوب زجاجي كوارتز: قطر ≥ 75 مم ارتفاع 300 مم

7. معدل تدفق الغاز في أسطوانة الاحتراق: 40mm ± 2mm / s الارتفاع الكلي لأنبوب الاحتراق 450mm

8. دقة قياس 2.5 ، القرار: 0.01 ميجا باسكال دقة قياس 2.5 ، القرار: 0.01 ميجا باسكال

9.Flowmeter: 1-15L / min (60-900L / H) قابل للتعديل ، دقة 2.5

10 بيئة الاختبار: درجة الحرارة المحيطة: درجة حرارة الغرفة ~ 40 ℃ ، الرطوبة النسبية: ≤ 70٪ ؛

11.ضغط الإدخال: 0.2-0.3 ميجا باسكال

12. ضغط العمل: النيتروجين 0.05-0.15 ميجا باسكال أكسجين 0.05-0.15 ميجا باسكال مدخل غاز خلط الأكسجين / النيتروجين: يشمل منظم ، منظم التدفق ، مرشح الغاز وغرفة الخلط.

13 يمكن استخدام حامل العينة للبلاستيك اللين والصلب والمنسوجات وأبواب النار وما إلى ذلك

14.Propane (بيوتان) نظام الإشعال ، يمكن تعديل طول اللهب 5mm-60mm بحرية

15.الغاز: نيتروجين صناعي ، أكسجين ، نقاء> 99٪ ؛(مملوكة للمستخدم).

16. متطلبات الطاقة: تيار متردد 220 (+ 10٪) فولت ، 50 هرتز

17- أقصى استخدام للطاقة: 50 وات

18- الإشعال: أنبوب معدني مصنوع من ، نهاية القطر الداخلي لفوهة Φ2 ± 1mm ​​، يمكن إدخاله في عينة أنبوب الاحتراق المضاءة ، طول اللهب: 16 ± 4mm ، حجم قابل للتعديل

19.حامل عينة المواد التلقائية: يمكن تثبيته في الموضع المحوري لأنبوب الاحتراق ، ويمكنه تثبيت العينة رأسياً

20- حامل عينة مادة غير ذاتية الدعم: يمكن تثبيت العينة في نفس الوقت على الجانبين الرأسيين للإطار


المعايير
GB / T 2406.2-2009

الهيكل وجزء من الهيكل

1. صندوق التحكم: استخدام آلة التشكيل بالقطع CNC ، صندوق إلكتروستاتيكي بالرش بالرش الفولاذي ، جزء التحكم في الجزء التجريبي للتحكم المنفصل.

2. أنبوب الاحتراق: أنبوب زجاجي كوارتز عالي الجودة بدرجة حرارة عالية (قطر ¢ 75 مم ، طول 300 مم) قطر مخرج: φ40 مم

4.Mixer: حبات زجاجية تملأ الشكل ، وتخلط الأكسجين والنيتروجين بالتساوي.(حبة 4.5 مم ملء ارتفاع 95 مم ، كيس)

5. تركيبات العينة: مشبك دعم ذاتي ، ويمكنه تثبيت العينة بشكل عمودي ؛(رف عينة اختياري غير ذاتي الدعم) ، مجموعتان من مقطع العينة لتلبية متطلبات الاختبار المختلفة ؛مقطع أكثر بساطة

7. مزود بأنبوب زجاجي قياسي لمنع التلف العرضي لتلبية احتياجات الاختبار المستمر ؛قطر أنبوب نهاية قضيب القطب ¢ 2 ± 1mm ​​، يمكن تعديل طول لهب المشعل (5-50) مم.

قائمة التعبئة

1. المضيف مجموعة واحدة

2. حرق أنبوب مجموعة واحدة

3. إشعال واحد

4. سلك الطاقة واحد

5. قطع أنبوب زجاجي واحد

6.حقيبة زجاجية واحدة (في عمود الاحتراق)

7- أنبوب نايلون Ф4 1.2 متر (يربط عمود الاحتراق بالمضيف)

8. ختم بعض

9. حامل عينة مدببة مجموعة واحدة

10.شبكة معدنية واحدة (في عمود الاحتراق)

11. الفولاذ المقاوم للصدأ لوحة منفذ واحد

12. أنبوب مطاط اثنين من الجذور

13.M10 × 1 برغي موصل داخلي واحد (متصل بعمود الاحتراق)

14. M10 × 1 صمولة واحدة مشتركة (مضيف)

15. تعليمات واحد

16.حامل عينة غير ذاتي الدعم مجموعة واحدة (تكون اختيارية)

نصائح: يتطلب اختبار اختبار مؤشر الأكسجين ما لا يقل عن 98٪ من زجاجة الأكسجين / النيتروجين من الدرجة الصناعية كمصدر للغاز ، حيث لا يمكن استخدام الغازات المذكورة أعلاه لمنتجات النقل عالية المخاطر ، كملحقات لمحلل مؤشر الأكسجين ، فقط المستخدم محطة بنزين محلية للشراء.(لضمان نقاء الغاز يرجى الشراء من محطة الغاز المحلية العادية)

ما هو اختبار مؤشر الأكسجين؟

قياس الحد الأدنى لتركيز الأكسجين لدعماحتراق البلاستيك على شكل شمعة (مؤشر الأكسجين) ASTM D2863.النطاق: ASTM D2863 هي طريقة لتحديد الحد الأدنى من تركيز الأكسجين في خليط الأكسجين / النيتروجين الذي يدعم حرق اللهب في عينة بلاستيكية.
