مواد اختبار القابلية للاشتعال لمواد البناء UL790 معدات اختبار الحريق لأغطية الأسقف

معدات اختبار القابلية للاشتعال ، معدات اختبار الحريق UL 790 لأغطية السقف

إدخال الأدوات

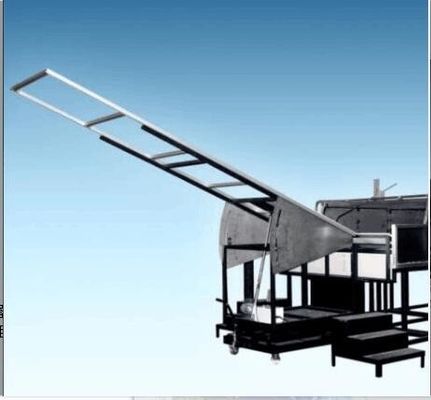

نظام اختبار احتراق السقف هو أداة لمحاكاة الظروف الحقيقية لتقييم مقاومة الحريق للسقوف والمكونات ، وتحت هذا المحيط من A1.82m و B 2.4m و C 3.9m إلى الدرجة A ~ C لتقييم العينة. في الوقت نفسه ، يمكن تطبيقه على اختبار مثبطات اللهب لمكونات الخلايا الكهروضوئية.

المعايير الفنية

ASTM E 108 اختبار قابلية الاشتعال لمواد طلاء السقف
اختبار قابلية الاشتعال UL790 لمواد طلاء السقف
NFPA 256 اختبار قابلية الاشتعال لمواد طلاء السقف
IEC 61730-2 تجميع الخلايا الكهروضوئية ، الملحق أ ، اختبار الحماية من الحرائق ، انتشار اللهب

الخصائص الرئيسية

أ. مواد تسقيف الخشب الرقائقي ، الحجم: 1300 (عرض) × 1000 (عمق) × 120 (ارتفاع) ، تستخدم لتركيب عينات الاختبار.

ب. يمكن للوحة اختبار غير قابلة للاشتعال تم تثبيتها في نهاية لوحة الاختبار أن تمنع النيران العكسية من تحت لوحة الاختبار.

ج. يمكن للوحة الفولاذ المقاوم للصدأ على شكل مروحة ضبط زاوية الاختبار ، الحجم: 1440 (L) × 940 (H) ملم.

د. يستخدم الإطار الرئيسي لدعم دعم الاختبار وهو عبارة عن هيكل فولاذي مقاوم للتآكل ، الحجم: 1020 (L) × 1000 (D) × 1473 (H) مم.

ه. مجموعة لوحة غير قابلة للاحتراق مثبتة على الطرف الأمامي للإطار تحاكي الطنف والأفاريز واللهب من الموقد لتمديد العينة ، الحجم: 330 (عرض) × 2130 (عمق) × 584 (ارتفاع) مم.

F. معدل تدفق الهواء للوحة الاختبار هو 19 + 8 كم / ساعة (5.5 م / ثانية) وتكوين مراقبة مقياس شدة الريح.

ز. يمكن أن يستخرج أنبوب التشنجات المستقلة الهواء من خارج المختبر.

ح. تم تجهيز مجرى الهواء بفلتر قرص العسل ومدخل غاز لتثبيت ورقة التوجيه.

أنا. لوح الاضطراب القابل للتعديل في قناة يقوي سرعة الرياح ويقلل الاضطراب. لن يغير الفولاذ المقاوم للصدأ الوضع مع تغيير ضغط الرياح.

ي. مادة مجرى الهواء مصنوعة من الفولاذ المقاوم للصدأ مع مقاومة للتآكل ومقاومة درجات الحرارة العالية ، الحجم: 2130 (عرض) × 762 (ارتفاع) × 3000 (طول) مم.

ك. المروحة 220 فولت ، 50 هرتز وثلاث مراحل. يمكن تعديل سرعة الرياح تلقائيًا باستخدام النظام العكسي. معدل التدفق الأدنى هو 300 م 3 / دقيقة.

ل. يحتوي العاكس على وظيفة ذات سرعة متغيرة بلا حدود ، والتي يمكنها ضبط الوظيفة بين 0-100٪.

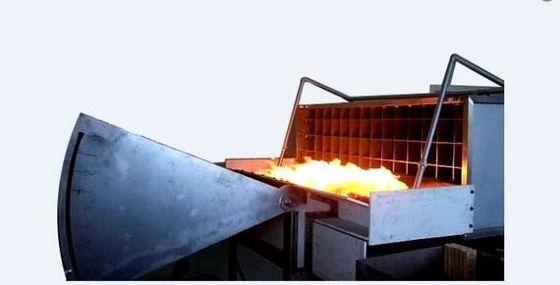

م. الشعلات الغازية (للحرائق المتقطعة وانتشار اللهب واختبار العلامة التجارية الطائرة) بطول 1.12 م وقطر 60.3 مم وعلى جانب لوحة الاختبار يبلغ عرضه 12.7 مم و 0.91 م.

ن. يمكن أن يوفر موقد الغاز 22000 وحدة حرارية بريطانية / دقيقة (387 كيلو واط في الساعة) ويمكنه ضبط معدل تدفق الغاز تلقائيًا وفقًا لثلاثة أنواع من درجات الاحتراق A و B و C.

س. يضمن نظام الإشعال الأوتوماتيكي سلامة الاختبار ، والحد الأدنى من الضغط العالي لقطر الإشعال هو مقياس تدفق الكتلة 1.8kVp ، والذي يتحكم في معدل تدفق الغاز وفقًا للمعايير المختلفة. الفئة A & B: 21000 ~ 22000 وحدة حرارية بريطانية / دقيقة (369 ~ 387 كيلووات ساعة) 10 دقائق ، الفئة C: 18000 ~ 19000 وحدة حرارية بريطانية / دقيقة (316 ~ 334 كيلووات ساعة) 4 دقائق.

ص. تتم كتابة نظام الحصول على البيانات بلغة برنامج LabView. ويتم توفير لوحة الحصول على البيانات لشركة NI بالولايات المتحدة.

س. يتكون نظام الحصول على البيانات من الأجزاء التالية:

① وحدة الإدخال الحرارية 16 بت

② 16 بت وحدة تحويل وحدة الإدخال

input وحدة إدخال وإخراج البيانات

④ 12 بت وحدة تحويل وحدة الإخراج

⑤ 4 و 8 ألواح خلفية

module وحدة وقت Labview

⑦ وقت Labview / وحدة إيثرنت

ص. نظام الكمبيوتر

س. يوفر نظام اختبار العلامة التجارية موقد غاز بلهب قادر على ابتلاع مادة الاحتراق ويمكن تعديل درجة حرارة موقد الغاز إلى 880 ± 10 درجة مئوية

ر. يمكن للشبكة المعدنية أن تدعم المادة والصينية قابلة للدوران لتسهيل الاحتراق الكامل للمواد.
