منزل المنتجاتمعدات اختبار الحريق

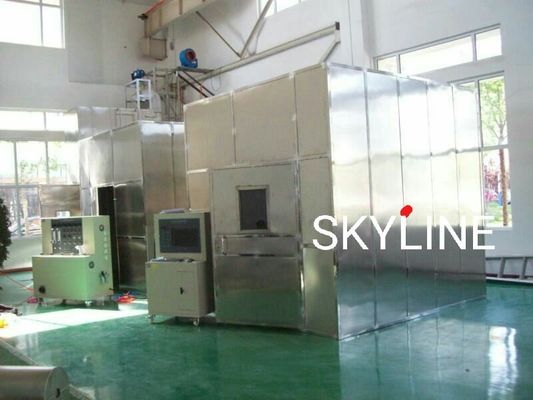

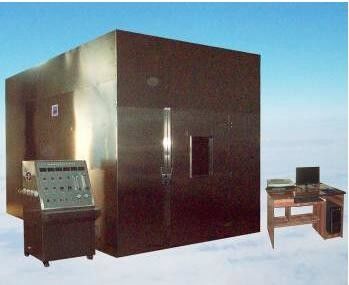

آلة اختبار كثافة الدخان للأسلاك والكابلات

آلة اختبار كثافة الدخان للأسلاك والكابلات

  • آلة اختبار كثافة الدخان للأسلاك والكابلات
  • آلة اختبار كثافة الدخان للأسلاك والكابلات
  • آلة اختبار كثافة الدخان للأسلاك والكابلات
آلة اختبار كثافة الدخان للأسلاك والكابلات
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE
رقم الموديل: سي-بس 6853
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 وحدة
الأسعار: negotiated
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 20 يوم عمل
شروط الدفع: T/T, L/C, ويسترن يونيون, MoneyGram
القدرة على العرض: 1 وحدة / شهر
اتصل
مفصلة وصف المنتج
المعايير: IEC61034-1 ~ 2 غرفة الاحتراق: 3 م × 3 م × 3 م
قوة: 220 فولت ، 4 كيلو واط درجة الحرارة النسبية: ≤ 85٪
خط السماء: آلة اختبار كثافة الدخان للأسلاك والكابلات
تسليط الضوء:

,

,

flammability testing labs

آلة اختبار كثافة الدخان للأسلاك والكابلات IEC61034-1 ~ 2

معلومات المنتج

وفقًا لـ GB / T17651.1 ~ 2 و IEC61034-1 ~ 2 ، فإن الأجزاء الأولى من "جهاز الاختبار" والجزء الثاني من "خطوات الاختبار والمتطلبات" لتحديد كثافة الدخان للكابلات أو الكابلات الضوئية في ظل ظروف محددة.يعد تحديد كثافة الدخان جانبًا مهمًا لتقييم خصائص الاحتراق للكابل أو الكبل ، والذي يرتبط بإخلاء الموظفين وتحديد مدى قرب إطفاء الحريق.تستخدم هذه الأداة بشكل أساسي لتحديد تركيز الدخان للكابلات والكابلات الضوئية في ظل ظروف محددة وللتحقق من كثافة الدخان.في ظل ظروف احتراق اللهب أو الاحتراق عديم اللهب ، يتم استخدام النفاذية كطريقة لمقارنة الكابلات أو الكابلات المختلفة في ظل ظروف محددة.



ميزة

تتعلق هذه الأداة بثلاثة جوانب من الخبرة الميكانيكية والبصرية والإلكترونية.إنه منتج تكامل ميكانيكي وكهربائي.لديها مزايا الهيكل المعقول والأداء المستقر والتشغيل السهل.واجهة تشغيل WINDOWS XP وأسلوب LabVIEW وآلية أمان مثالية.أثناء اختبار نتائج قياس العرض في الوقت الفعلي ورسم منحنى مثالي ديناميكيًا (من خلال معدل العرض ومنحنى الوقت) ، يمكن تخزين البيانات بشكل دائم ، وقراءة الإخراج وطباعته ، ويمكن طباعة التقرير مباشرةً.



برنامج القياس: يمكن اختبار البيانات الرئيسية لكثافة الدخان والضوء ، والكثافة البصرية المحددة ، ومعدل التدخين ، ومعدل التدخين الأقصى ، ومتوسط ​​كثافة الدخان في واجهة تشغيل WINDOWS XP + VB6.0.كما أن لديها واجهة تشغيل للمعايرة والتحرير والاختبار وتعديل المعلمة وما إلى ذلك.يستخدم البرنامج التحكم الآلي بالكمبيوتر والتحصيل والتسجيل وتسوية النتائج.



مبدأ

يتكون نظام قياس الضوء لكثافة الدخان للكابل أو الكبل البصري في ظل ظروف محددة من مصدر الضوء وخلايا ضوئية من السيليكون ومستقبل مصدر الضوء ونظام الكمبيوتر.يمر الضوء الناتج عن مصدر الضوء عبر معمل كثافة الدخان 3 م * 3 م * 3 م ، مكونًا شعاعًا موحدًا بقطر 1.5 م + 0.1 م على الحائط المقابل لمصدر الضوء.تكتشف الخلية الكهروضوئية المثبتة في مركز الحزمة شدة الشعاع من مصدر الضوء.عندما يتم إضعاف غرفة الاحتراق بسبب احتراق الكابلات لإنتاج الكثير من الدخان ، فإن دخان الامتصاص الكهروضوئي ، وتحقيق كثافة شعاع الخلية الضوئية للسيليكون يضعف بواسطة نظام الكمبيوتر لمعالجة البيانات ، يمكننا حساب النسبة إلى 100٪ الأولي باستخدام خطي استجابة نفاذية الضوء.



تصميم غرفة الاحتراق ، طريقتان ليختارهما العملاء: الأولى تستخدم جدار القرميد ، تقدم شركتنا مخطط التصميم ، ترسل مهندسين محترفين لتوجيه موقع البناء ؛الثانية مع مادة مناسبة مثبتة على زاوية قوس الحديد وغرفة احتراق المكعب كله.



تكوين المعدات

تتكون الأداة بأكملها من صندوق اختبار مغلق ، ونظام قياس ضوئي ، وقرص كحول ، ونظام احتراق ، وجهاز إشعال ، وصندوق اختبار ، وقوس كابل ، وأداة قياس درجة الحرارة ، وبرنامج اختبار كثافة الدخان.تم تطوير الدائرة بواسطة حاسوب دقيق ذو رقاقة واحدة بمحتوى عالي التقنية وأداء مستقر.هذه الأداة مناسبة لجميع الكابلات.تستخدم على نطاق واسع في مصانع إنتاج الأسلاك والكابلات ووحدات البحث والاختبار.صندوق الاختبار عبارة عن مكعب اختبار بحجم 27 م 3.



المعلمات التقنية التفصيلية

غرفة الاحتراق الحجم الداخلي: 3 م × 3 م × 3 م إجمالي 27 متر مكعب.يمكن استخدامه كهيكل جدار من الطوب ، وكذلك هيكل فولاذي من قبل العميل.
فلاش المدى المعدات

ج: مصدر الضوء مصباح هالوجين كوارتز مستورد: الطاقة الاسمية 100 واط ، الجهد الاسمي: 12 فولت ، مبلغ الإرجاع الاسمي: 2000-3000 لومن

ب: المتقبل: بالنسبة للخلايا الضوئية للسيليكون ، يتم تمرير نفاذية 0٪ بدون ضوء ومعدل النفاذية 100٪ ضوء بدون انسداد.

مصدر حريق قياسي

ج: مصدر النار هو 1.0 لتر كحول

ب: علبة كحول: فولاذ مقاوم للصدأ ، قاع 210 × 110 مم

خليط من الدخان يتم توزيع الدخان بالتساوي في غرفة الاحتراق باستخدام مروحة سطح المكتب.
اختبار فارغ مصباح الكحول المحترق يجعل درجة حرارة غرفة الاحتراق تصل إلى 25 ± 5 ℃.
جهاز قياس درجة الحرارة ارتفاع السطح الداخلي 1.5 متر عن الأرض ويتم تركيب مستشعر درجة الحرارة في المكان الذي يكون فيه الجدار 0.5 متر.
يحتوي على برنامج القياس الذي يحتوي على النفاذية ومنحنيات الإخراج والتقارير
جهاز كمبيوتر (الطابعة توفرها لنفسك)
قوة 220 فولت ، 4 كيلو واط.(يجب أن يشير إلى الطاقة الإجمالية للجهاز)
كثافة الدخان 0-924 ناقل حركة أوتوماتيكي بستة تروس
نطاق القياس 0.0001 - 100٪
دقة القياس ± 3٪
طاقة كهربائية شغالة من 200 إلى 240 فولت 50 هرتز
درجة الحرارة المحيطة درجة حرارة الغرفة —40 درجة مئوية
درجة الحرارة النسبية ≤ 85٪
بيئة العمل من الضروري تجنب الضوء المباشر وعدم وجود تدفق هواء قسري أثناء تشغيل الجهاز.



معلمات ومقدمة أخرى

أ- أن يكون الباب الأمامي مزودا بنوافذ ورؤى غير شفافة تمنع أعمال التفتيش.

ب- الجزء السفلي من الصندوق المربع مُجهز بجهاز إشعال أوتوماتيكي ، والجزء العلوي مُثبت بجهاز تنظيم الضغط الداخلي للصندوق.

ج- مصدر الضوء: المصباح المتوهج لـ 12 فولت ، الطول الموجي للضوء من 400 إلى 750 نانومتر.

د- المستقبل: بالنسبة للخلايا الكهروضوئية للسيليكون ، يتم تمرير نفاذية 0٪ بدون ضوء ومعدل النفاذية 100٪ ضوء بدون انسداد.

ه- نظام الاحتراق: يتكون من صمام تنظيم الضغط ، ومرشح ، وصمام منظم لقياس التدفق ، وموقد.

و- الحارق: يتكون من جهاز إشعال وقرص كحولي ويوضعان في منتصف العينة.



التكوين الرئيسي

سطح المكتب (بما في ذلك شاشة العرض) 1 مجموعة
قالب معتم 1
لمبة كهربائية احتياطية 2
تعليمات 1
شهادة 1
عدسة معايرة 2
طابعات 1
برمجيات التحليل 1
فتحة النشاط 1





ما هي كثافة دخان الكابل؟

يُعرف اختبار كثافة دخان الكابلات وفقًا لـ BSEN 61034 (سابقًا BS EN 50268) باسم اختبار المكعب 3 أمتار.أنهمصمم لتحديد حجم الدخان الناتج عند حرق الكابلات.... على مدار 40 دقيقة ، يتم حرق الكابلات بينما يعبر شعاع من الضوء الأبيض الغرفة.



آلة اختبار كثافة الدخان للأسلاك والكابلات 0
