IEC60331-21 غرفة اختبار لهب الأسلاك

المعايير

IEC 60331-21

اختبارات الكابلات الكهربائية في ظروف الحريق - سلامة الدائرة - الجزء 21: الإجراءات والمتطلبات - كبلات الفولتية المقدرة حتى 0.6 / 1.0 كيلو فولت وتشمل

تخصيص

2. مبدأ تصميم آلة اختبار احتراق سلامة خط الكابلات والكابلات:

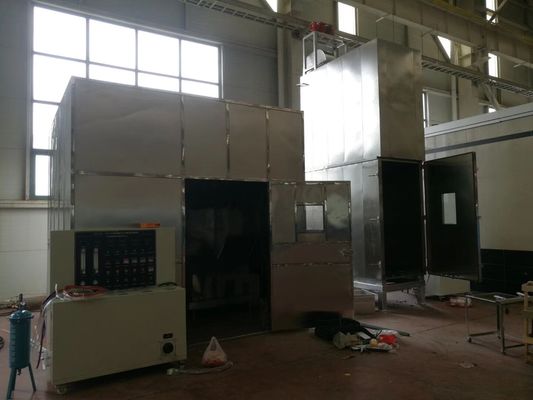

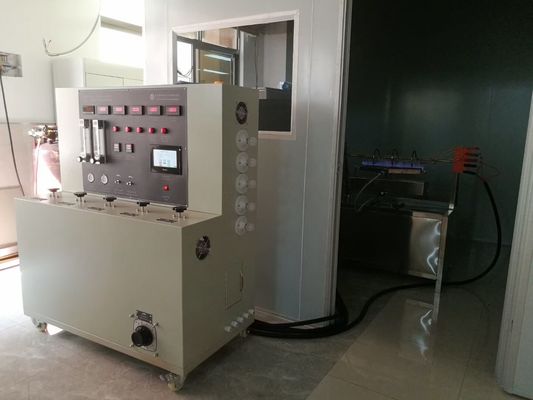

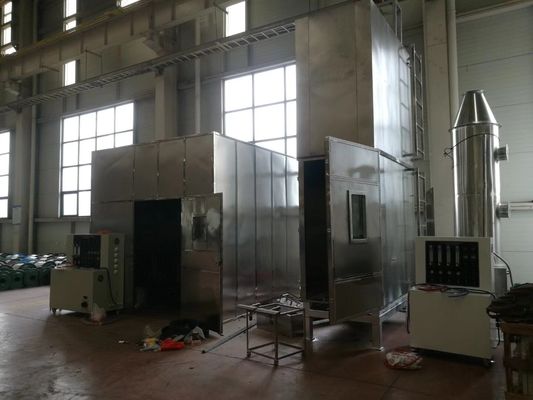

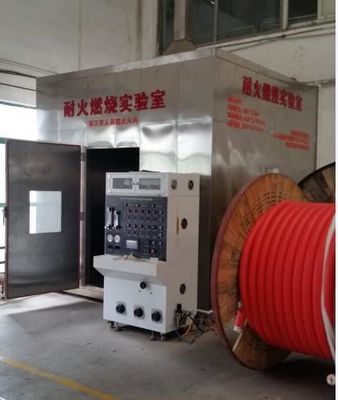

ينقسم جهاز اختبار حريق الكابل والكابل إلى ثلاثة أجزاء: صندوق الاحتراق ، وإطار الاحتراق ، وصندوق التحكم ، وكلها متحركة بشكل فردي.كل جهاز مزود بعجلات في الأسفل لسهولة الحركة والصرف الصحي.جهاز يستخدم للكابلات والكابلات التي تتطلب سلامة الخط عند استخدام لهب بدرجة حرارة لا تقل عن 750 درجة مئوية (التحكم في خرج الحرارة) لاختبار الحريق الفردي

المعلمات التقنية لآلة اختبار سلامة خط الكابلات والكابلات:

1. تصميم غرفة الاحتراق

يتم تثبيته على قوس الحديد الزاوية بمادة مناسبة لتشكيل غرفة الاحتراق المكعبة بأكملها.

غرفة الاحتراق: الأبعاد الداخلية: 3 م × 3 م × 3 م إجمالي 27 متر مكعب.

يمكن أن يكون هيكل جدار من الطوب أو هيكل لوحة فولاذية ، يتم اختياره من قبل العملاء

2. حامل العينة: تتكون العينة من دعامتين أو ثلاث حلقات معدنية بقطر داخلي يبلغ حوالي 150 مم.

3. جهاز الحرق:

(1) موقد النفخ: موقد غاز البروبان بطول اسمي 500 مم وعرض 15 مم لفوهة مع خلاط فينتوري.

(2) مقياس التدفق: مقياس تدفق الهواء: 80 لتر / دقيقة ، مقياس تدفق البروبان: 5 لتر / دقيقة

(3) تكوين نظام التحكم في موقد اللحام: صمام تنظيم الضغط ، جهاز الإشعال الكهروضغطي ، جهاز الإطفاء ، المزدوج الحراري للتحكم في درجة الحرارة ،

مصدر الغاز (مملوك لشركتك) ، جهاز الإشعال ، خط أنابيب الغاز ، مقياس التدفق ، خلاط فينتوري ،

Blowtorch ، صمام كروي ، خط هواء ، زجاجة هواء مضغوط (مملوكة لشركتك)

(4) المؤقت: 0 ~ 99.99s / m / h يمكن ضبطه بشكل تعسفي

(5) جهاز الإشعال: للاشتعال التلقائي

(6) جهاز التحكم في درجة الحرارة: يتكون من قسمين لمراقبة درجة الحرارة ،

نطاق درجة الحرارة: 0 ~ 1000 درجة مئوية يمكن ضبطها بشكل تعسفي.

4. تحميل الخط:

(1) محول الاختبار: 3000VA ثلاثة (2) اختبار الجهد: AC1000V

(3) اختبار التيار: 3A

IEC60331-21 غرفة اختبار اللهب السلكي. pdf

ما هو اختبار الحريق ولماذا هو مهم؟
ما هو اختبار الحريق؟يهدف اختبار الحريق إلى فهم تأثير اللهب المباشر على مادة أو منتج.قد تقوم الشركات بتحليل التأثير على الأسلاك أو الكابلات أو مواد البناء أو المفروشات.
