الشاشات التي تعمل باللمس التحكم في السلامة شبكات بناء مواد القابلية للاشتعال تستر لأداء المقاومة

اختبار التحكم باللمس شبكات الأمان القابلية للاشتعال (مثبطات اللهب)

تطبيق

إنها مناسبة لشبكات الأمان المختلفة ، شبكة الأمان العمودي المقاومة للأداء الصافي.

المعايير الفنية

1. شاشة عرض / تحكم باللمس

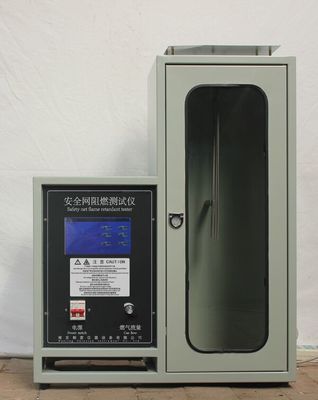

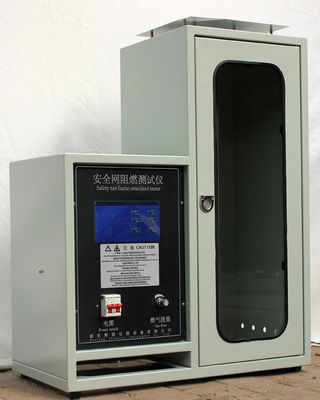

2. المعدات مقسمة إلى قسمين: صندوق التحكم بشاشة اللمس وصندوق الاحتراق. حجم صندوق الاحتراق 330 * 330 * 765 مم.

3. الجزء الأمامي من صندوق الاحتراق عبارة عن باب مراقبة من الزجاج المقسى

4. يتم توزيع الجزء العلوي من الصندوق بالتساوي مع 16 فتحة تنفيس ، القطر الداخلي هو 12.5mm ؛ هناك 6 فتحات تنفيس على جانبي صندوق الاحتراق ، والقطر الداخلي 12.5 مم.

5. يتم إرفاق الجزء العلوي من المربع بالأعلى

6. تم تجهيز الجزء العلوي من الصندوق بمشبك معلق ، ويقع الجزء السفلي من مشبك النمط على ارتفاع 17 مم فوق أعلى نقطة من فوهة المشعل.

7. القطر الداخلي لفوهة المشعل 11mm ، والرأس والخط العمودي بزاوية 25 °. وقت الإشعال: دقيق حتى 0.05 ثانية

8. مصدر الغاز: البروبان الصناعي ، البوتان أو البروبان / غاز البوتان المخلوط ، باستخدام غاز الميثان بدرجة نقاء لا تقل عن 97٪ عند معالجة العينة وفقًا لـ 7.3

9. حجم العينة: 500 ± 5

10. درجة الحرارة المحيطة: -10 ° C ~ 30 ° C

11. التيار الكهربائي والجهد: 220 فولت ± 10٪ 50 هرتز الطاقة أقل من 100 واط

12. تحكم رقاقة واحدة ، توقيت رقمي العرض التلقائي

13. وقت الشعلة بنسن الموقد 0-99M99S ، يمكن تعيين تعسفي ، دقة ± 0.01s

14. يو يان ، وقت الشفق: أطول 0-99M99S

15. موقد بنسن بارتفاع اللهب الأزرق: يمكن تعديل 15mm-175mm بحرية ، مع مقياس ارتفاع اللهب

16. بنسن الموقد الاشتعال التلقائي: الإعداد التعسفي

17. المعلمات ذات الصلة بشاشة تعمل باللمس:

أ. الحجم: 7 بوصات حجم العرض الفعال طول 15.5 سم عرض 8.6 سم ؛

ب. القرار: 800 * 480

ج. واجهة الاتصال RS232 ، 3.3V CMOS أو TTL ، وضع المنفذ التسلسلي

د. سعة التخزين: 1 جرام

ه. استخدم عرض برنامج تشغيل الأجهزة FPGA النقي ، وقت بدء التشغيل "صفر" ، يعمل على الطاقة

F. باستخدام بنية M3 + FPGA ، M3 مسؤول عن تحليل الأوامر ، يركز FPGA على شاشة TFT ، السرعة والموثوقية تقود نفس المخطط

ز. تستخدم وحدة التحكم الرئيسية معالجًا منخفض الطاقة للدخول تلقائيًا إلى وضع توفير الطاقة.

معايير التصميم

شبكة آمنة 5725-2009 غيغابايت

المعايير المعمول بها

GB5455-2014 "أداء احتراق المنسوجات تحرير عمودي طول الضرر ، حرق و تحديد وقت الشعلة"
