| الاسم التجاري: | SKYLINE |
| الـ MOQ: | 1 وحدة |
| السعر: | neogitable |
| شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، Moneygram |
| القدرة على التوريد: | 1 وحدة/شهر |

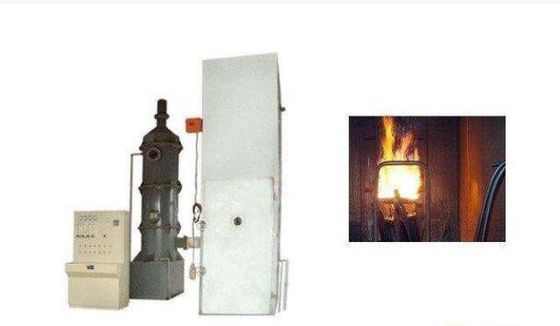

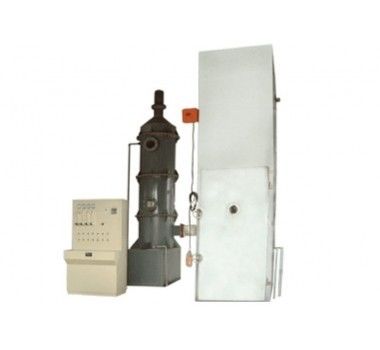

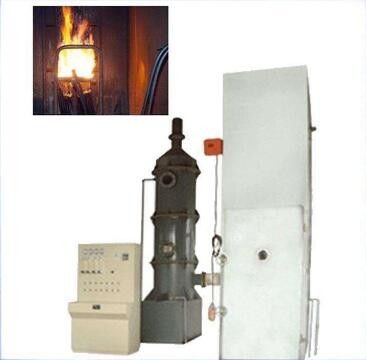

آلة اختبار حرق الكابلات المجمعة
الاستخدامات
مناسبة لتجارب الأسلاك المثبطة للهب وحرق الكابلات
المعايير الفنية
1. جهاز تجريبي
1.1 غرفة الاختبار: يكون الجهاز التجريبي عبارة عن صندوق ذاتي الدعم بعرض (1000 ± 100) مم وعمق (2000 ± 100) مم وارتفاع (4000 ± 100) مم.يجب أن يكون الجدار الخلفي وكلا جانبي صندوق الاختبار معزولين بالحرارة بمعامل انتقال حراري يبلغ حوالي 0.7 وات / م 2 كلفن ، ولوحة من الفولاذ المقاوم للصدأ USU304 بسمك 1.5 مم ، وألياف معدنية عازلة بسمك 65 مم في المنتصف ، 1.5 للخارج.لوحة الفولاذ المقاوم للصدأ USU304 سميكة مم
1.2 مصدر الهواء:
1.2.1 مدخل الهواء مجهز بمقياس سرعة الرياح الرقمي لسرعة الهواء ، ومعدل تدفق الهواء للهواء (5000 ± 500) لتر / دقيقة.
1.2.2 بعد اكتمال الاختبار: إذا كانت العينة لا تزال تحترق لمدة ساعة واحدة بعد توقف الحريق ، يتم إصدار إنذار ويتم إيقاف الاحتراق بالقوة بسبب المطر.
جهاز
1.3 نوع سلم فولاذي: عريض (500 ± 5) مم عرض سلم فولاذي قياسي (800 ± 10) ملم مادة سلم فولاذي عريض USU304 فولاذ مقاوم للصدأ دائري
1.4 جهاز تنقية الانبعاثات:
1.4.1 الجزء العلوي من صندوق الاختبار مجهز بمقياس شدة رقمي لضمان أن معدل تدفق الرياح أقل من 8M / S ، مما لن يؤثر على تدفق الهواء في غرفة الاختبار.
1.4.2 جهاز جمع وغسيل الدخان: فولاذ مقاوم للصدأ SUS304 بقطر 800 مم وارتفاع 3500 مم.
2 ، مصدر الاشتعال
النوع 2.1: يجب أن يشتمل مصدر الإشعال على موقد أو اثنين من غاز البروبان مع مقاييس التدفق وخلاطات الفنتوري المصاحبة لها.يكون سطح النار 244 صفيحة معدنية بقطر 1.32 مم.تبلغ المسافة المركزية لهذه الثقوب 3.2 مم ، وهي متداخلة في ثلاثة صفوف ، كل منها 81 و 80 و 81 ، موزعة في الحجم الاسمي الحجم في حدود 257 × 4.5 مم.بالإضافة إلى ذلك ، يتم تشكيل صف من الثقوب الصغيرة على جانبي لوحة تنفس النار ، ويمكن لهذه الثقوب التوجيهية أن تحافظ على احتراق ثابت للهب.يجب أن يكون كل موقد مزودًا بجهاز دقيق للتحكم في معدل تدفق البروبان والهواء.يمكن استخدام مقياس التدفق الدوار أو مقياس التدفق الكتلي
2.2 موقع مصدر الإشعال يجب وضع الموقد أفقيًا (75 ± 5) مم من السطح الأمامي لعينة الكبل ، و 600 ± 5 مم من قاع حجرة الاختبار ، ومتناسقًا مع محور السلم الفولاذي.يجب أن تكون نقطة إمداد ضوء الموقد في المركز بين القطعتين المتقاطعتين للسلم الفولاذي وعلى بعد 500 مم على الأقل من الطرف السفلي للعينة.
