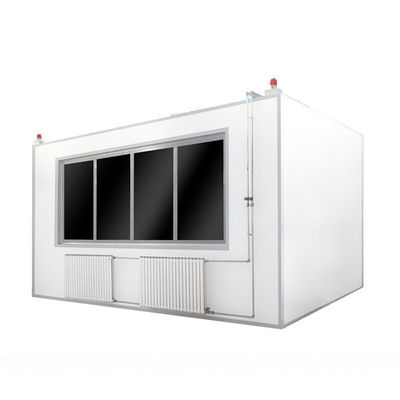

BS 8414-1 اختبار مقاومة الحريق لنظام العزل الحراري الخارجي للجدار الخارجي

اختبار مقاومة للحريق لنظام العزل الحراري الخارجي الجدار الخارجي

مقدمة المنتج

نموذج اختبار حريق النافذة يحاكي سطح المبنى العمودي الذي يتكون من جدار رئيسي وجدار إضافي عمودي.

نظام العزل الحراري الخارجي مثبت على سطح المبنى. إن فتح غرفة الاحتراق أسفل نموذج الاختبار يحاكي نوافذ أو فتحات الأرضية في المبنى الفعلي. الفيض المشتعل من الخشب أو الغاز يتدفق من النافذة لمحاكاة الحريق بعد الإشعال في الغرفة. عندما تفيض اللهب من نافذة أو ثقب ، فإنها تهاجم نظام العزل الحراري الخارجي ، وتتحقق من درجة الضرر لنظام العزل الحراري الخارجي ، وتحكم على انتشار اللهب. تبلغ الحرارة الكلية المنبعثة خلال 30 دقيقة حوالي 4500 ميجا جول ، ويبلغ معدل إطلاق الحرارة الذروة حوالي (3 + 0.5) ميجاوات.

المعيار: BS 8414-1: 202 / GB / T 29416: 2012

خصائص الأداء

1. يوفر نظام الاختبار إنذار الإشعال بعد 5 دقائق. عند الإشعال ، يمكن تحديد وقت بدء الاختبار تلقائيًا. في الوقت نفسه ، يمكن تمييز درجة حرارة الاختبار تلقائيًا. في الوقت نفسه ، يمكن للكمبيوتر عرض اختبار الاحتراق بواسطة التردد البصري. في الوقت نفسه ، يمكن لبرنامج الكمبيوتر تسجيل وقت السقوط ووقت الانهيار وقيمة درجة الحرارة ومنحنى درجة حرارة العرض والمعلومات الأخرى المتعلقة بالاختبار.

2. واحد استشعار سرعة الرياح ، 0-10M / S ، مع دقة 0.1M / S ؛

3. اثنين من الكاميرات ، بما في ذلك جهاز عرض الكمبيوتر 2.

4. K- نوع الحرارية: مع غمد الفولاذ المقاوم للصدأ ، ومجموعة درجة الحرارة هي 0-1038 درجة ، ودقة درجة الحرارة (+ 0.1 ٪) والسلك المزدوجة الحرارية 500 قدم.

5. وحدة ADAM-4118: وحدة إدخال حرارية قوية بثمانية اتجاهات ، قناة تفاضلية قابلة للتكوين بشكل مستقل بثمانية اتجاهات ؛ عملية درجة حرارة واسعة. درجة حرارة التشغيل أوسع: -40- + 85 درجة مئوية ؛ مقاومة عالية للضوضاء: مدخلات جهد حماية الجهد العالي 1KV و 3KV EFT وحماية 8KV ESD ؛ قوي المضادة للتدخل: 1KV حماية الطفرة في مدخلات الطاقة ، 3KV EFT ، وحماية البيئة والتنمية المستدامة 8KV ، واسعة. مجموعة مدخلات الطاقة: + 10 ~ + 48 VDC ؛ نطاق الإدخال: + 10 ~ + 48 VDC ؛

6. جهازي كمبيوتر.

7. ثلاثة صناديق التحكم الإلكترونية.

8. مربع تحويل إشارة واحدة ؛

9. مجال الأسلاك.

المتطلبات الكهربائية: 220V ، 50HZ ، 5A

المتطلبات البيئية: درجة الحرارة من 10 درجة مئوية إلى 35 درجة رطوبة (65 ± 5) ٪

التطبيق: مواد البناء
