| الاسم التجاري: | SKYLINE |
| رقم النموذج: | SL833 |
| مو: | وحدة 1 |
| السعر: | negotiated |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 1 وحدة / شهر |

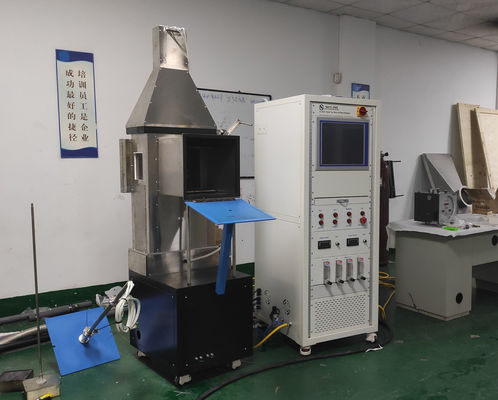

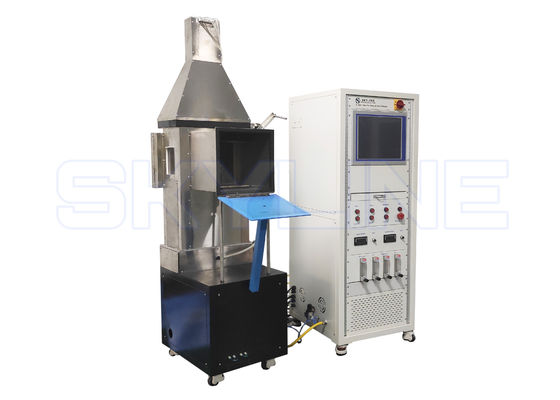

الجزء الرابع من الملحق F من FAR 25 جهاز اختبار معدل إطلاق الحرارة OSUحجرة اختبار الاحتراق من الفولاذ المقاوم للصدأ
معلومات المنتج
تم تصميم جهاز اختبار معدل إطلاق الحرارة OSU المعتمد من إدارة الطيران الفيدرالية (FAA) في الولايات المتحدة في الأصل بواسطة سميث من جامعة ولاية أوهايو في عام 1972، وأصبح لاحقًا أداة اختبار احتراق معتمدة من FAA لاختبار معدل إطلاق الحرارة للمواد الطيرانية. معايير الاختبار هي الجزء الرابع من الملحق F من FAR 25، و AITM 2.00.06 من إيرباص، و BSS 7322 من بوينغ.
المواصفات
أ. الوحدة الرئيسية
1. وحدة OSU الرئيسية (1 مجموعة)
1) أبعاد الجهاز : متطلبات الكهرباء
2) حجرة الاختبار
- مصدر الحرارة المشعة ويضمن أن كثافة تدفق الحرارة هي 35±0.5 كيلو واط/متر مربع- سيحدد هذا ما إذا كانت المادة تتوافق مع متطلبات FAR 25.853
- أربعة عناصر من كربيد السيليكون من النوع LL 508 مم × 16 مم بمقاومة اسمية 1.4 أوم كمصدر حرارة مع غلاف من الفولاذ المقاوم للصدأ مقاوم للتآكل
- عاكس مصنوع من الفولاذ المقاوم للصدأ يقع خلف العناصر
- أمام العناصر، قناع مقطوع على شكل ماسي، مصنوع من الفولاذ المقاوم للصدأ، يوفر هذا تدفق حرارة موحدًا على المنطقة التي تشغلها العينة الرأسية 151 × 151 مم
- مجموعة عصا لإشعال الشعلة العلوية وشعلات المعايرة
- وحدات تحكم مزدوجة للطاقة العالمية لسهولة تعديل انتظام تدفق الحرارة
- شعلة علوية وشعلة سفلية (مع إشعال شرارة) وشعلات غاز الميثان للمعاييرة
- ثرموبيل لقياس معدل إطلاق الحرارة، مع خمسة وصلات مزدوجة الحرارة ساخنة في المدخنة وخمسة وصلات مزدوجة الحرارة باردة في حجرة الهواء
3) حوامل العينات (1 مجموعة)
- حاملان للعينات
- كل حامل عينات مصنوع من الفولاذ المقاوم للصدأ
2. نظام توزيع الهواء (1 مجموعة)
- درجة حرارة الهواء 21-24 درجة مئوية
- الهواء بمعدل تدفق 0.043 متر مكعب/ثانية أو أكثر
- لوحة دائرية ذات حافة مربعة بفتحة 0.5±0.1 مم- تقع في أنبوب دائري بقطر 38±1 مم- سيكون لمانيفولد إمداد الهواء في قاعدة القسم الهرمي 48 فتحة موزعة بالتساوي
ب. الملحقات
1. وحدة التحكم (1 مجموعة)
- التحكم في معدل تدفق المعايرة
- إشعال الشعلة السفلية
- تدفق الحرارة للمعاييرة: مقياس تدفق الحرارة للمعاييرة هما مستشعران لتدفق الحرارة مبردان بالماء يتم توفيرهما لقياس كثافة تدفق الحرارة في المركز وفي كل زاوية
2. نظام الكمبيوتر (1 مجموعة)
- وحدة المعالجة المركزية: Pentium 4 3.0 جيجاهرتز أو أكثر
- ذاكرة الوصول العشوائي: 512 ميجابايت أو أكثر
- القرص الصلب: 80 جيجابايت أو أكثر
- الشاشة: 17 بوصة LCD أو أكثر
- الطابعة: ليزر جيت
- البرامج: Windows XP أو أحدث
خصائص الأداء

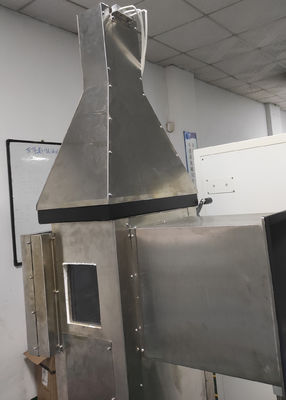

1. حجرة اختبار احتراق من الفولاذ المقاوم للصدأ مع نافذة مراقبة زجاجية عالية الحرارة؛
2. مصدر إشعاع الحرارة هو 4 قضبان تسخين متوهجة، والتي يمكن أن توفر تدفق إشعاع حراري 35 كيلو واط/متر مربع.
3. يتم استخدام وحدتي تحكم مستقلتين في درجة الحرارة من نوع PID للتحكم في درجة حرارة التسخين.
4. مجهزة بجهاز دفع عينة هوائي أوتوماتيكي بالكامل وجهاز باب حجب؛
5. مجهزة بشعلة علوية وشعلة سفلية متحركة؛
6. يمكن استخدام مقياس التدفق الدوار لضبط معدل تدفق الغاز للشعلات العلوية والسفلية.
7. مجهزة بجهاز شعلة معايرة متحرك من نوع T ووحدة تحكم في التدفق؛
8. يتم تطبيق وحدة تحكم التدفق الكتلي لمعايرة درجة حرارة الثرموبيل تلقائيًا.
9. مجهز مقياس تدفق الحرارة المبرد بالماء بوضع تبريد لقياس تدفق الإشعاع الحراري لسطح النار.
10. يمكن لجهاز التحكم في درجة حرارة الهواء توفير هواء بدرجة حرارة وتدفق ثابتين لحجرة الاختبار.
11. يستخدم مقياس التدفق الفتحة لقياس ضغط التدفق الداخل إلى صندوق الاختبار.
12. مجهزة بنظام اكتساب البيانات وبرنامج اختبار معيار إطلاق الحرارة.
المعلمات الفنية
الحجم
760 مم (عرض) × 1850 مم (ارتفاع) × 850 مم (عمق)
الوزن
| 218 كجم | متطلبات الكهرباء |
| 220 فولت، 35 أمبير | درجة حرارة البيئة المحيطة |
| 10 درجة مئوية إلى 35 درجة مئوية | غاز مساعد |
| غاز ثابت درجة الحرارة والتيار | غاز الاحتراق |
| ميثان | المعيار |
| AITM 2.0006، BSS 7322، FAR PART 25 APPENDIX F Part IV | التطبيقات |
| مواد الطيران | التطبيقات |
| - تقييم أداء الحريق - مواد العزل والصوت | - الامتثال لـ FAR 25.853 - أقمشة المقاعد، وألواح الجدران، وألواح السقف، وصناديق التخزين |
- تقييم أداء الحريق - مواد العزل والصوت
- سلسلة توريد إيرباص - اختبارات التأهيل AITM 2.0006
- سلسلة توريد بوينغ - اختبارات التأهيل BSS 7322
- تطبيقات البحث والتطوير - تقييم رد فعل الحريق وتطوير المواد
أسئلة متكررة
س 1: ما هو استخدام هذه المعدات؟
ج 1: تقيس معدل إطلاق الحرارة لمواد المقصورة الداخلية للطائرات عند تعرضها لحرارة مشعة بقوة 35 كيلو واط/متر مربع. تحدد البيانات ما إذا كانت المواد تجتاز متطلبات قابلية الاشتعال لإدارة الطيران الفيدرالية بموجب FAR 25.853 - وهو أمر ضروري لشهادات الطيران.
س 2: ما هي المعايير التي تتوافق معها؟
ج 2: الجزء الرابع من الملحق F من FAR 25، و AITM 2.0006 من إيرباص، و BSS 7322 من بوينغ، و ASTM E906، و HB 7399-2022. وحدة واحدة تغطي جميع مواصفات الطيران الرئيسية.
س 3: ما هي المواد التي يمكن اختبارها؟
ج 3: مكونات المقصورة غير المعدنية بما في ذلك أقمشة المقاعد، وألواح الجدران والسقف، وصناديق التخزين، ومواد العزل، والمواد الصوتية.
س 4: ما هي المعلمات التي تقيسها؟ج 4: ذروة معدل إطلاق الحرارة، ومنحنى معدل إطلاق الحرارة الكامل، وإجمالي إطلاق الحرارة لمدة دقيقتين و 15 دقيقة. تشمل القياسات الاختيارية الدخان، وفقدان الكتلة، والغازات السامة (CO، CO2، NOx، HCN، إلخ).
س 5: ما مدى دقتها وقابليتها للتكرار؟
ج 5: توفر وحدات تحكم PID المزدوجة مع قضبان التسخين تدفق حرارة مستقر بقوة 35 كيلو واط/متر مربع. تضمن المعايرة الآلية عبر وحدة تحكم التدفق الكتلي والبرامج المتكاملة نتائج متسقة وقابلة للتكرار.س 6: هل من السهل تشغيلها؟
ج 6: نعم - يتم توفير تحميل العينة الهوائي، والبرامج الآلية، والتدريب في الموقع. معظم المستخدمين يكونون جاهزين للعمل في غضون يوم واحد.
س 7: ما هو الدعم المتاح بعد البيع؟ج 7: دعم ما بعد البيع لمدة عام واحد مع مساعدة فنية مدى الحياة. تشمل الخدمات تركيب المعدات، والمعايرة، ودعم تطوير طرق الاختبار، والتدريب الفني.
ملف الشركة.pdf
ما هو معدل إطلاق الحرارة؟
معدل إطلاق الحرارة (HRR) هو المعدل الذي تطلق به النار الطاقة - يُعرف هذا أيضًا بالقوة. يتم قياس معدل إطلاق الحرارة بوحدات الواط (W)، وهي وحدة نظام دولي تساوي جول واحد في الثانية.
